Канализационный насос Zenit ZUG OC 150A 7.5/4 AW

Канализационный насос Zenit ZUG OC 150A 7.5/4 AW
Канализационный насос Zenit ZUG OC 150A 7.5/4 AW
i
Страна производства:
Италия
Макс. расход (м³/час)
420
Макс. давление (м.в.ст.)
11
Рабочая точка
240 м³/час при 6.5 м.в.ст.
Мощность (кВт)
7.5
Обороты в минуту
1450
Напряжение (В)
380
Диаметр твердых включений (мм)
80
Выходной патрубок (мм)
150
ДхШхВ (см)
61х45х103
Вес (кг)
252.1
Цена по запросу

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

Канализационный насос Zenit ZUG OC 150A 7.5/4 AW – характеристики

Макс. расход (м³/час)
420
Макс. давление (м.в.ст.)
11
Рабочая точка
240 м³/час при 6.5 м.в.ст.
Мощность (кВт)
7.5
Обороты в минуту
1450
Напряжение (В)
380
Диаметр твердых включений (мм)
80
Выходной патрубок (мм)
150
ДхШхВ (см)
61х45х103
Вес (кг)
252.1

Канализационный погружной насос Zenit ZUG OC 150A 7.5/4 AW из чугуна с открытым канальным рабочим колесом применяется в промышленной и очистной сфере. Он предназначен для перекачивания канализационных стоков, первичного подъема, рециркуляции и конечной перекачки технологических, сточных жидкостей. Большой проточный канал рабочего колеса пропускает среды с содержанием твердых взвешенных тел диаметром 80 мм. Напорный патрубок насоса фланцевый DN150, расположен горизонтально.

Производительность насоса до 420 м3/ч (7 000 л/мин), напор до 11 м. вод. ст. Рабочая точка производительности 240 м3/ч при напоре 6,5 м. КПД насоса в указанной точке 61,8 %.

Насос оснащен трехфазным двигателем 380 кВт/50 Гц, 4P/1450 об/мин. Мощность двигателя 7,5 кВт. Класс эффективности IE3, эксплуатация в режиме S1. Частота пусков 20 в час. Изоляция класса H. Тепловая защита состоит из биметаллических тепловых датчиков, встроенных в статор.

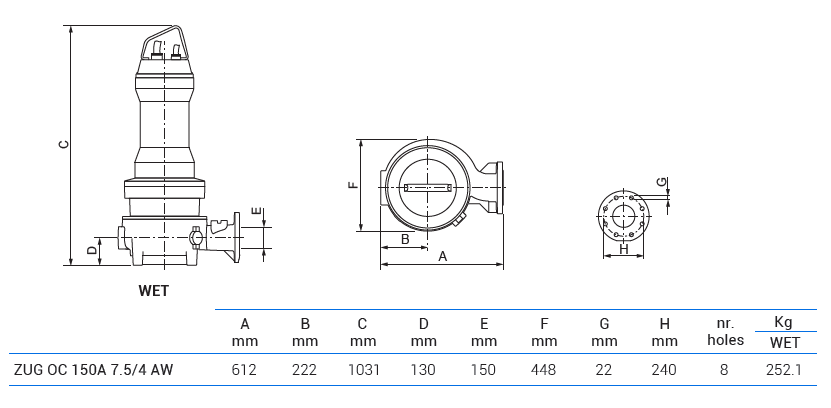

Габаритный чертеж насоса Zenit ZUG OC 150A 7.5/4 AW

Габаритный чертеж насоса Zenit ZUG OC 150A 7.5/4 AW

Загружаем другие товары из серии…

Канализационные насосы Zenit ZUG (UNIQA) - справочная информация

Канализационные погружные насосы Zenit ZUG (UNIQA) – это серия высокопроизводительных чугунных насосов с открытым канальным рабочим колесом и защитной системой от засорения (Anti Clogging System, сокр. «ACS» ). Насосы способны перекачивать канализационные стоки, дренажные и грунтовые воды с примесями, промышленную и технологическую воду, загрязненную химическими и коррозионными веществами. Свободный просвет рабочего колеса пропускает жидкости, содержащие крупные, твердые посторонние включения, а защитная система не допускает блокировки рабочего колеса, исключая простои и засорение системы. Вся модельная линейка оборудована двигателями класса Premium IE3, экономическое преимущество двигателей в значительной экономии энергии. Гарантируется работа насосов в непрерывном режиме S1 даже в воде с температурой 60°C и выше. Проектирование и сборка данной серии осуществляется на головном заводе компании Zenit, в Италии. Серийное производство насосов ZUG (UNIQA) стартовало в 2012 году.

Основные характеристики насосов

  • Напорный патрубок DN150÷DN250
  • Свободный просвет - макс. 130 мм
  • Максимальная производительность 756 м3/ч (12 600 л/мин)
  • Напор до 26 м
  • Глубина погружения до 20 метров, температура жидкости до +60 °C
  • Плотность жидкости - макс. 1,1 кг/дм3, вязкость - макс. 1 мм2/с, PH 6 ÷ 14
  • Уровень звукового давления работающего насоса не превышает 70 dB
  • Насосы имеют высочайший в отрасли КПД от 62 до 84 %

Технические данные электродвигателей

  • Все насосы оснащаются трехфазными двигателями, работающими на частоте 50 Гц стандартного напряжения 380 вольт.
  • Класс эффективности IE3 (Premium Efficiency)
  • Мощность 7.5 ÷ 18.5 кВт
  • Количество полюсов 4/6 (1450/960 об/мин)
  • Частота пусков 15 или 20 в час (в зависимости от модели)
  • Изоляция класса H для всей моделей линейки
  • Допуски по напряжению питания:
    Эксплуатация в режиме S3 (повторно-кратковременный), отклонение ± 10%
    Эксплуатация в режиме S1 (продолжительный), отклонение ± 5%
  • Серийная тепловая защита состоит из биметаллических тепловых датчиков, встроенных в статор.

Расшифровка названия модели

Пример ZUG OC 150A 15/4 AW
ZU  Наименование изделия ZU = Zenit UNIQA
G    Материал изготовления G = Чугун
OC  Тип крыльчатки OC = с каналами и системой против блокировки и засорения (ACS)
150 Диаметр напорной горловины в мм (200 мм, 250 мм)
А    Вариант гидравлической части А (B, C, H)
15  Мощность в кВт
4    Количество полюсов двигателя (6)
W  Версия WET, погружная работа - эксплуатация S1

Материалы конструкции

  • Корпус - чугун EN-GJL-250
  • Рабочее колесо - чугун EN-GJL-250
  • Вал двигателя - нержавеющая сталь AISI 420
  • Рубашка охлаждения - нержавеющая сталь AISI 304
  • Крепеж (болты, гайки) - нержавеющая сталь, класс A2-70
  • Тип уплотнения вала - двойное механическое уплотнение - Карбид кремния (SiC) /Карбид кремния SiC /Резина NBR.
  • Тип окраски - двухкомпонентная модифицированная эпоксидная смола, обеспечивающая высокую устойчивость к катализу. Суммарная толщина покрытия - 200 микрон
  • Подъемное устройство (ручка) - нержавеющая сталь
  • Подшипники с большим запасом прочности с гарантией 100 000 моточасов.

Что входит в комплект поставки

Насос
Инструкция на русском языке
Кабель длиной 10 метров
Гарантия 24 месяца (отдельный гарантийный талон не прилагается)
