Герметичные насосы Argal TMB - справочная информация
Серия малых герметичных насосов Argal TMB (Италия) используется для перемещения небольших объемов химически активных жидкостей в лабораториях, в фасовочных цехах, на производстве. Корпус из армированного полипропилена (для одной модели TMB 35 также из фторопласта) позволяет работать с большинством агрессивных сред. Насосы Argal TMB снабжены магнитной муфтой и исключают любые утечки жидкости при работе.
Расшифровка полного обозначения насосов argal TMB
Разберем пример маркировки насоса TMB 20 WR-V-N1-B-N1
TMB 20 - типоразмер насоса.
WR - корпус из полипропилена (GF - из фторопласта).
V - уплотнительные кольца из FKM (Viton).
N1 - внутренняя конструкция (без альтернативы).
B - резьба BSP (соответствует резьбе ГОСТ 6357-81), P - соединение под шланг.
N1 - стандартный однофазный двигатель (без альтернативы).
![Внутреннее устройство насоса Argal TMB](/uploads/picture/16139/Argal_TMB_1.jpg)

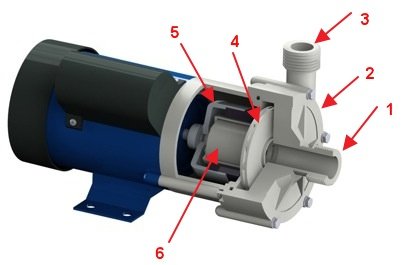

Рисунок 1. На изображении показан насос Argal TMB в разрезе. 1) - входной патрубок, 2) - корпус насоса, 3) - выходной патрубок, 4) - рабочее колесо, 5) - внешний магнит (ведущий), 6) - внутренний магнит (ведомый).
Условия эксплуатации
- Перекачиваемая жидкость должна иметь температуру в диапазоне от 0 до +60 °C.
- Вязкость жидкости должна быть до 20 сстокс.
- Плотность жидкости не должна превышать 1,1 кг/дм3.
- Температура окружающей среды при работе насосов от 0 до +45 °C.
- Насосы не допускают сухого хода.
- Наличие твердых частиц по указанию производителя может уменьшить срок службы насосов. Ускоренный выход насоса из строя зависит от количества, диаметра частиц и степени их абразивости. Более точные данные не приводятся.
Электродвигатели
На малых насосах Argal TMB используются только однофазные электродвигатели на 220 вольт и 50 герц.
Все двигатели двухполюсные на 2700-2800 оборотов в минуту .
Класс изоляции E (изоляция обмоток выдерживает температуру до +120 °C).
Двигатели имеют встроенную тепловую защиту.
Используемые материалы
Корпуса насосов и рабочие колеса насосов Argal TMB из GFR-PP (полипропилен, армированный стекловолокном). Одна модель TMB 35 также может быть из фторопласта PVDF.
Направляющая втулка GFR/PTFE (Тефлон, усиленный стекловолокном).
Вал - алюминиевая керамика с покрытием PTFE (тефлон).
Уплотнительные кольца из FKM (Viton).
Внешние болты на корпусе из нержавеющей стали.;
