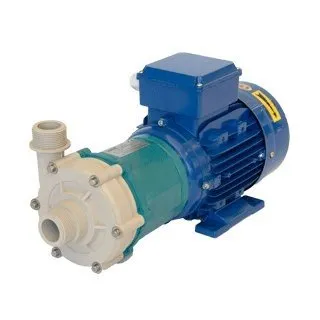

Герметичный насос с магнитной муфтой Argal TMP 04.08

Герметичный насос с магнитной муфтой Argal TMP 04.08
Герметичный насос с магнитной муфтой Argal TMP 04.08
i
Страна производства:
Италия
Код товара
263020
Макс. расход
7
Макс. давление (м.в.ст.)
10.7
Мощность (кВт)
0.25
Обороты в минуту
2900
Напряжение (В)
220
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.05
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней  резьбы (мм)
Реальный диаметр
наружной резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100105,8108
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
Выходной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100105,8108
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
ДхШхВ (см)
39х31х16
Вес (кг)
8

Условия доставки

Мы определили Ваш город как Ашберн

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Загружаем аксессуары…

Сравнение с аналогами

Текущий товар

Герметичный насос с магнитной муфтой Argal TMP 04.08

Герметичный насос с магнитной муфтой Argal TMP 04.08

Наличие
Цена
84 210 ₽
Страна производства
Италия
Макс. расход
7
Макс. давление (м.в.ст.)
10.7
Мощность (кВт)
0.25
Обороты в минуту
2900
Напряжение (В)
220
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.05
Входной патрубок (дюйм)
1
Выходной патрубок (дюйм)
1
ДхШхВ (см)
39х31х16
Вес (кг)
8
На складе более 3 шт.
Цена:31 639 ₽
Страна производства:Китай
Макс. расход:13.2
Макс. давление (м.в.ст.):10.5
Мощность (кВт):0.37
Обороты в минуту:2800
Напряжение (В):380
Материал проточной части :Полипропилен
Максимальная плотность (кг/дм³):1.3
Входной патрубок (дюйм):1 1/2
Выходной патрубок (дюйм):1 1/2
ДхШхВ (см):37х22х23
Вес (кг):10.5
На складе более 3 шт.
Цена:24 044 ₽
Страна производства:Китай
Макс. расход:7.2
Макс. давление (м.в.ст.):8.6
Мощность (кВт):0.25
Обороты в минуту:2800
Напряжение (В):380
Материал проточной части :Полипропилен
Максимальная плотность (кг/дм³):1.3
Входной патрубок (дюйм):1
Выходной патрубок (дюйм):1
ДхШхВ (см):32х16х18
Вес (кг):9.4
На складе более 3 шт.
Цена:31 639 ₽
Страна производства:Китай
Макс. расход:13.2
Макс. давление (м.в.ст.):10.5
Мощность (кВт):0.37
Обороты в минуту:2800
Напряжение (В):220
Материал проточной части :Полипропилен
Максимальная плотность (кг/дм³):1.3
Входной патрубок (дюйм):1 1/2
Выходной патрубок (дюйм):1 1/2
ДхШхВ (см):37х22х23
Вес (кг):10.5

Описание модели TMP 04.08


Герметичный насос с магнитной муфтой Argal TMP 04.08 (производится на заводе в итальянском городе Брешия, к 80 километрах к востоку от Милана) предназначен для перекачивания химически активных сред. Корпус насоса может быть выполнен из полипропилена или фторопласта. Конструкция насоса предусматривает умеренную толщину стенок и рассчитана на применение в условиях средних или небольших нагрузок.

Производительность насоса TMP 04.08 составляет от 1 до 7 м3/час (от 17 до 117 л/мин), а напор до 10,7 метров. При этом рабочая точка по расходу 4 м3/час (67 л/мин) при напоре 7,5 метров.

Насос рассчитан на перекачивание жидкостей различной плотности. Базовый двигатель 0,25 кВт рассчитан на плотность до 1,05 кг/дм3. Возможно установить двигатель 0,37 кВт для плотности жидкости до 1,35 кг/дм3 или двигатель 0,55 кВт для плотности жидкости до 1,8 кг/дм3. Все двигатели двухполюсные на 2900 оборотов в минуту. По умолчанию все цены приведены для общепромышленных двигателей, но по запросу могут быть установлены и взрывозащищенные двигатели.

По умолчанию цена на сайте указана для насоса в исполнении R - то есть с втулками из карбона (для непродолжительного сухого хода). Исполнение N (втулки из PTFE для концентрированных щелочей) имеет такую же цену. А вот за исполнение X (втулки из карбида кремния) придется доплатить около 150 евро.


За счет чего насосы Argal TMP допускают непродолжительный сухой ход или могут работать с загрязненными жидкостями?

Направляющие втулки этих насосов могут быть изготовлены из различных материалов.
- Исполнение R предполагает втулки из HD Carbon (карбон высокой плотности). С такими втулками насос может работать небольшое время по сухому (производитель указывает время от 15 минут до часа в зависимости от условий работы).
- Исполнение N предполагает втулки из GFR PTFE (армированного стекловолокном тефлона), что обеспечивает наивысшую химическую стойкость.
- Наконец, исполнение X использует втулки из SiC (карбид кремния), который не боится твердых частиц. Благодаря таким втулкам насос лучше переносит твердые включения, но следует помнить, что при большом содержании частиц или при высокой их абразивности из-за риска повредить магнитную муфту лучше использовать насосы с уплотнением.

Внешний вид и внутреннее устройство насосов Argal TMP


Модельный ряд насосов Argal TMP
Рисунок 2. Насосы TMP предназначены для легких и средних условий эксплуатации. Они имеют стандартный корпус и простое внутреннее устройство. Самый большой базовый электродвигатель для серии TMP 0,55 кВт.


Насос Argal TMP в разрезе
Рисунок 3. Насос Argal TMP в разрезе. 1) - передняя часть корпуса, 2) - рабочее колесо, 3) внутренний магнит (ведомый), 4) - направляющие втулки, 5) - задняя часть корпуса, 6) - уплотнительное кольцо из эластомера, 7) - внешний магнит (ведущий), 8) - крышка корпуса.

Условия эксплуатации насосов Argal TMP

- Температура перекачиваемой жидкости должна быть в пределах:
       от -5 до +60 °C для версии из полипропилена;
       от -20 до +90 °C для версии из фторопласта.
- Температура окружающей среды от 0 до +40 °C для полипропиленовой версии и от -20 до +40 °C для фторопластовой.
- Плотность перекачиваемой жидкости может быть до 1,05 - 1,35 - 1,8 кг/дм3 в зависимости от мощности двигателя. Базовые двигатели обеспечивают плотность до 1,05 кг/дм3, более мощные до 1,35 и до 1,8 кг/дм3.
- Вязкость жидкости может быть до 20 сстокс.
- Сухой ход насосов допускается в насосах с исполнением R (по умолчанию цены на сайте именно для этого исполнения).
- Наличие небольшого числа твердых частиц допускается в насосах с исполнением X.

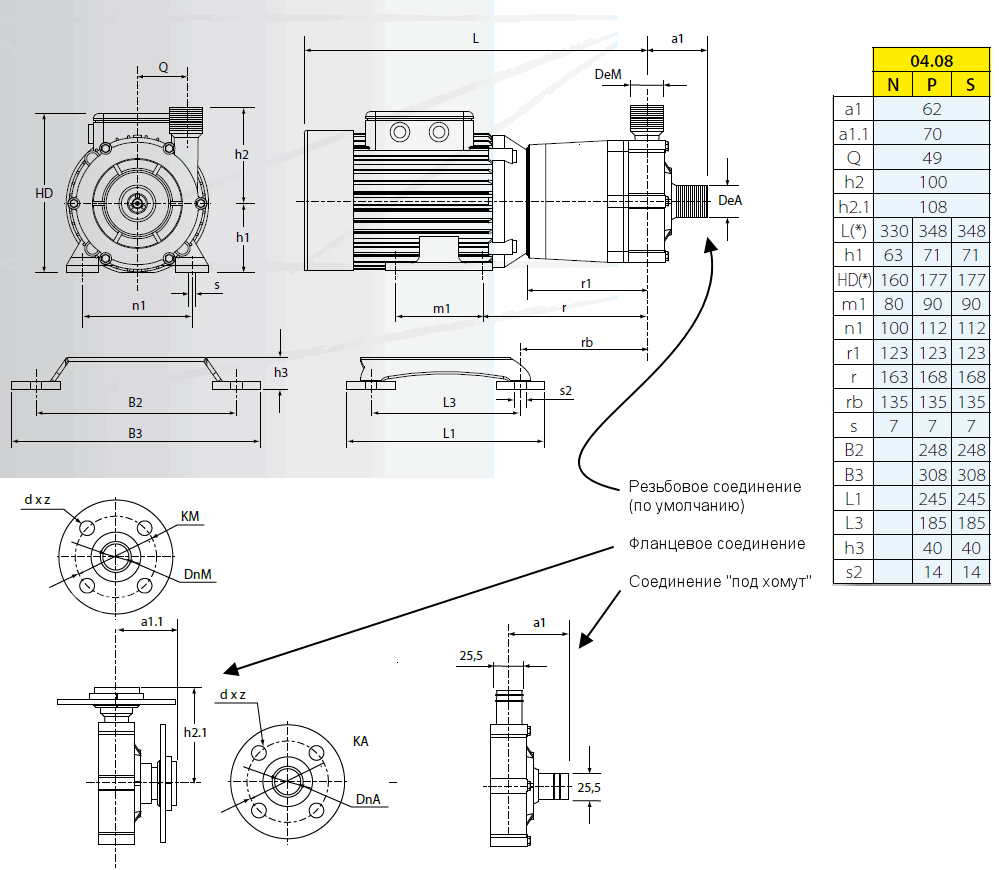

Габаритный чертеж насоса Argal TMP 04.08

Габаритный чертеж насоса Argal TMP 04.08
