Описание модели CHM 12-4 v.380
Горизонтальный многоступенчатый насос CHM 12-4 v.380 применяется в бытовом, промышленном, сельскохозяйственном водоснабжении для подачи чистой воды без абразивных примесей. Насос устойчив к коррозии, основным конструкционным материалом является нержавеющая хромоникелевая сталь AISI 304, из нее изготовлены корпус насоса, корпус каскада, рабочее колесо, вал и распорная втулка. Передняя крышка корпуса выполнена из чугуна. Насос имеет 4 рабочие ступени. Оборудован патрубками с внутренней резьбой: всасывающий патрубок диаметром G1 1/2" (40 мм), расположен горизонтально, выше вала насоса; напорный патрубок того же диаметра направлен вверх.
Производительность насоса от 7 до 16 м³/час (от 116,7 до 266,7 л/мин), а напор от 27,5 до 47 м. вод. ст. При этом оптимальная рабочая точка производительности насоса 12 м³/час (200 л/мин) при давлении 39,5 м. вод. ст. КПД в указанной точке составляет около 65%.
Насос оборудован трехфазным двигателем 2900 об/мин, 380 В, номинальной мощностью 2,4 кВт. Класс изоляции "F". IP 55.
Условия эксплуатации
- насосы CHM могут перекачивать чистую, невзрывоопасную, маловязкую жидкость, не содержащую абразивных частиц и волокон;
- жидкость, перекачиваемая насосом, не должна быть агрессивной к нержавеющей стали;
- температура жидкости: от -15 до +110°C;
- температура окружающей среды: максимум +40°C.
Сфера использования
- водоснабжение;
- системы кондиционирования воздуха;
- системы охлаждения, нагрева, циркуляции воды;
- системы водоочистки, фильтрации, водоподготовки;
- системы орошения;
- санитарно-техническое оборудование;
- установки повышения давления.

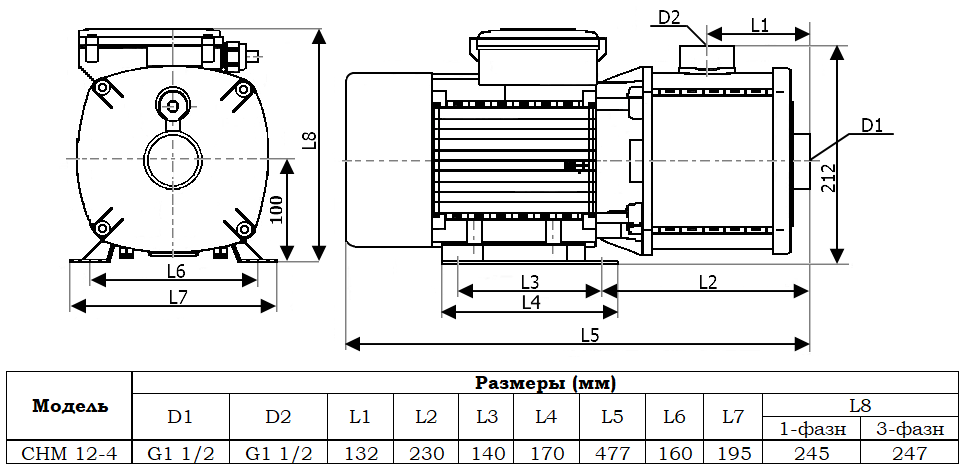

Габаритный чертеж модели CHM 12-4 v.380
