Описание модели CHM 4-4 v.220
Горизонтальный многоступенчатый насос CHM 4-4 v.220 применяется в бытовом, промышленном, сельскохозяйственном водоснабжении для подачи чистой воды без абразивных примесей. Насос устойчив к коррозии, основным конструкционным материалом является нержавеющая хромоникелевая сталь AISI 304, из нее изготовлены корпус насоса, корпус каскада, рабочее колесо, вал и распорная втулка. Передняя крышка корпуса выполнена из чугуна. Насос имеет 4 рабочие ступени. Оборудован патрубками с внутренней резьбой: всасывающий патрубок диаметром G1 1/4" (32 мм), расположен горизонтально, выше вала насоса; напорный патрубок диаметром G1" (25 мм) направлен вверх.
Производительность насоса от 1 до 6 м³/час (от 16,7 до 100 л/мин), а напор от 20 до 38 м. вод. ст. При этом оптимальная рабочая точка производительности насоса 4 м³/час (33,3 л/мин) при давлении 30 м. вод. ст. КПД в указанной точке составляет около 49%.
Насос оборудован однофазным двигателем 2900 об/мин, 220 В, номинальной мощностью 0,75 кВт. Класс изоляции "F". IP 55.
Материалы конструкции
- Корпусная часть в основном выполнена из нержавеющей стали AISI 304.
- Передняя крышка корпуса выполнена из чугуна, но она не контактирует с водой, поэтому насосы CHM могут использоваться для перекачивания питьевой воды.
- Рабочее колесо и вал выполнены из нержавеющей стали AISI 304.
- Торцевое уплотнение - нержавеющая сталь AISI 304, карбид кремния, витон.
Условия эксплуатации
- насосы CHM могут перекачивать чистую, невзрывоопасную, маловязкую жидкость, не содержащую абразивных частиц и волокон;
- жидкость, перекачиваемая насосом, не должна быть агрессивной к нержавеющей стали;
- температура жидкости: от -15 до +110°C;
- температура окружающей среды: максимум +40°C.
Сфера использования
- водоснабжение;
- системы кондиционирования воздуха;
- системы охлаждения, нагрева, циркуляции воды;
- системы водоочистки, фильтрации, водоподготовки;
- системы орошения;
- санитарно-техническое оборудование;
- установки повышения давления.

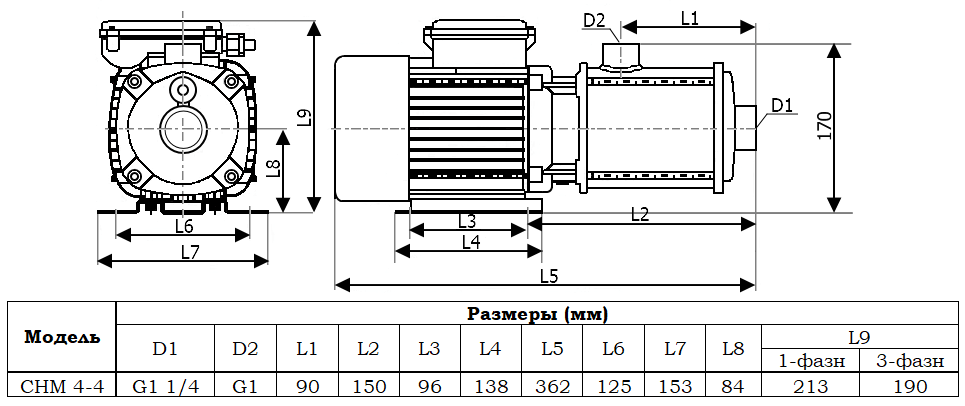

Габаритный чертеж насоса Zenova CHM 4-4 v.220
