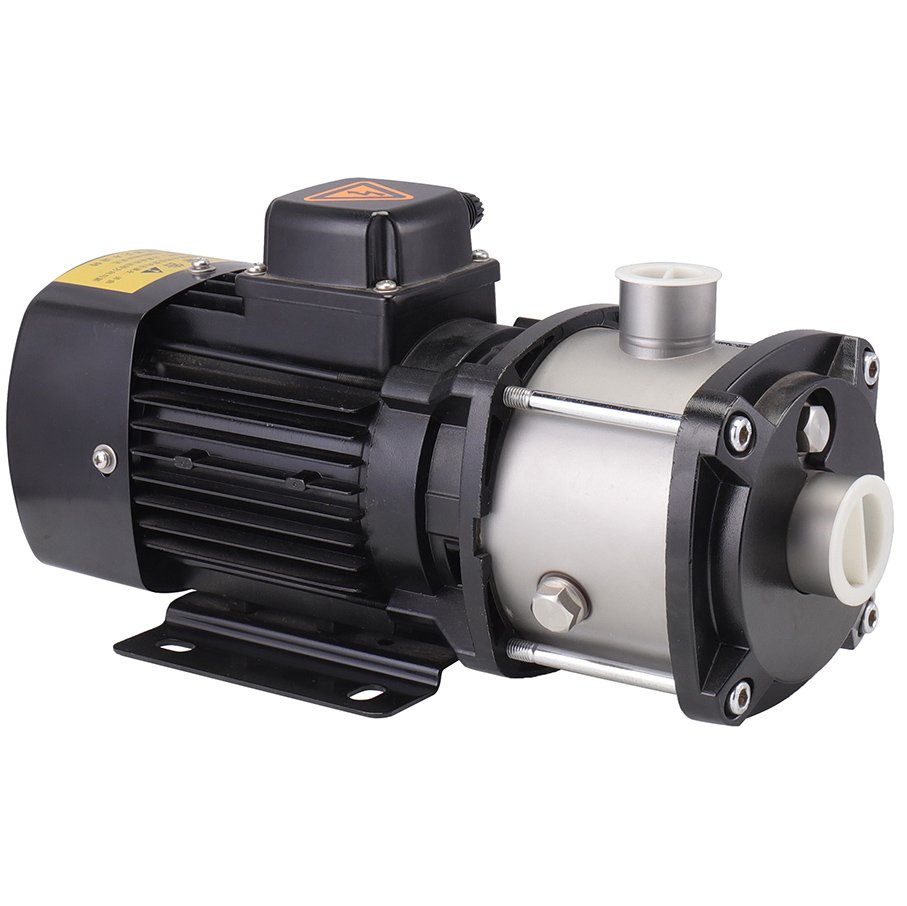

Описание модели CHM 20-3 v.380
Горизонтальный многоступенчатый насос CHM 20-3 v.380 применяется в бытовом, промышленном, сельскохозяйственном водоснабжении для подачи чистой воды без абразивных примесей. Насос устойчив к коррозии, основным конструкционным материалом является нержавеющая хромоникелевая сталь AISI 304, из нее изготовлены корпус насоса, корпус каскада, рабочее колесо, вал и распорная втулка. Передняя крышка корпуса выполнена из чугуна. Насос имеет 3 рабочие ступени. Оборудован патрубками с внутренней резьбой: всасывающий патрубок диаметром G2" (50 мм), расположен горизонтально, выше вала насоса; напорный патрубок того же диаметра направлен вверх.
Производительность насоса от 10 до 28 м³/час (от 166,7 до 466,7 л/мин), а напор от 23 до 39,5 м. вод. ст. При этом оптимальная рабочая точка производительности насоса 16 м³/час (266,7 л/мин) при давлении 34 м. вод. ст.
Насос оборудован трехфазным двигателем 2900 об/мин, 380 В, номинальной мощностью 4 кВт. Класс изоляции "F". IP 55.
Материалы конструкции
- Корпусная часть в основном выполнена из нержавеющей стали AISI 304.
- Передняя крышка корпуса выполнена из чугуна, но она не контактирует с водой, поэтому насосы CHM могут использоваться для перекачивания питьевой воды.
- Рабочее колесо и вал выполнены из нержавеющей стали AISI 304.
- Торцевое уплотнение - нержавеющая сталь AISI 304, карбид кремния, витон.
Условия эксплуатации
- насосы CHM могут перекачивать чистую, невзрывоопасную, маловязкую жидкость, не содержащую абразивных частиц и волокон;
- жидкость, перекачиваемая насосом, не должна быть агрессивной к нержавеющей стали;
- температура жидкости: от -15 до +110°C;
- температура окружающей среды: максимум +40°C.
Сфера использования
- водоснабжение;
- системы кондиционирования воздуха;
- системы охлаждения, нагрева, циркуляции воды;
- системы водоочистки, фильтрации, водоподготовки;
- системы орошения;
- санитарно-техническое оборудование;
- установки повышения давления.

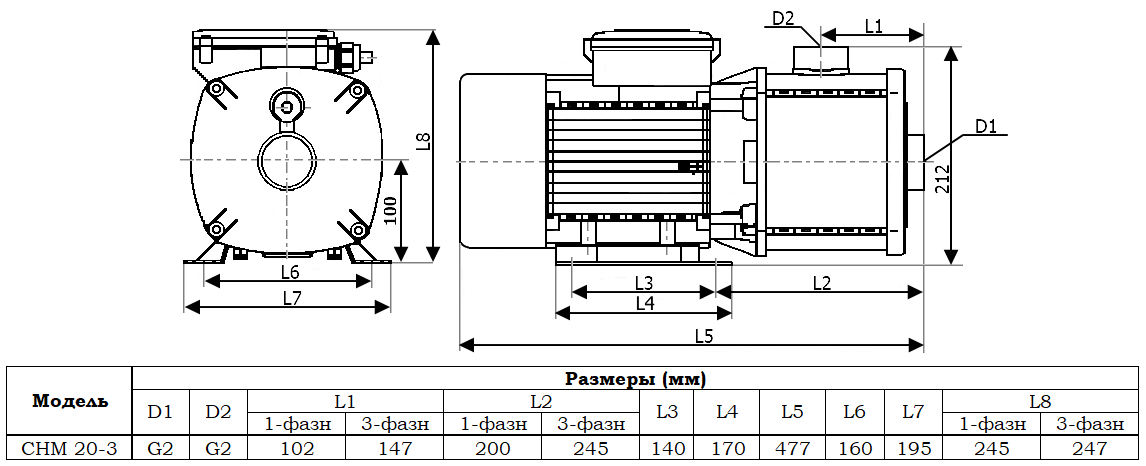

Габаритный чертеж насоса Zenova CHM 20-3 v.380
