Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0016CA00100

Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0016CA00100
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0016CA00100
i
Страна производства:
Италия
Макс. расход (л/час)
16
Макс. давление (бар)
14
Мощность (Вт)
180
Частота тактов в минуту
60
Напряжение (В)
380
Материал проточной части
Полипропилен
Самовсос "по суху" (м)
3
Ход пистона (мм)
4
Диаметр мембраны (мм)
50
Входной патрубок (мм)
15
ДхШхВ (см)
30x21x34

Условия доставки

Доставка в ваш город в настоящее время не выполняется.

Если у вас есть партнер в России, вы можете приобрести товар через него.

1

Официальная гарантия

Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0016CA00100 – характеристики

Макс. расход (л/час)
16
Макс. давление (бар)
14
Мощность (Вт)
180
Частота тактов в минуту
60
Напряжение (В)
380
Материал проточной части
Полипропилен
Самовсос "по суху" (м)
3
Ход пистона (мм)
4
Диаметр мембраны (мм)
50
Входной патрубок (мм)
15
ДхШхВ (см)
30x21x34

Мембранный дозировочный насос Etatron ST-D AD0016CA00100 с механическим приводом используется для дозирования жидких химических растворов. Дозируемая жидкость может быть абразивной или содержать твердых примеси. Насос способен обеспечить противодавление до 14 бар. Производительность насоса регулируется в ручном режиме при помощи микрометрического винта, который управляет длиной хода поршня в пределах 10% -100%. Регулировку можно проводить как на остановленном, так и на работающем насосе.

Корпус насоса отлит из алюминия и покрыт защитной краской. Основные материалы проточной части насоса – полипропилен (PP), тефлон (PTFE) и керамика. Диапазон рабочей температуры жидкости 4 ÷ 40 °С.

Производительность модели до 16 л/час. Максимальное противодавление 14 бар.
Диаметр мембраны 50 мм. Длина хода поршня 4 мм. Частота хода 60 тактов в минуту.
Присоединительный размер патрубков 1/2 " (внешняя BSPm резьба).
Высота всасывания насоса до 3 метров.

Насос оснащен трехфазным вертикально закрепленным электродвигателем 180 Вт (0,18 кВт), 230-400 В/ 50 Гц. Класс защиты IP55. Степень изоляции F. Направление вращения двигателя по часовой стрелке, обозначено стрелкой на корпусе двигателя.

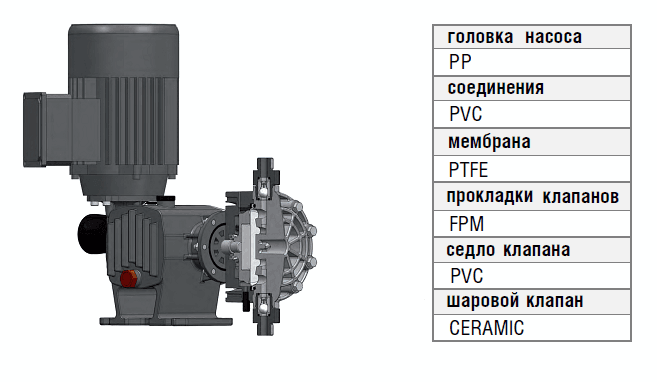

Конфигурация проточной части насоса
Проточная часть мембранного дозировочного насоса Etatron ST-D

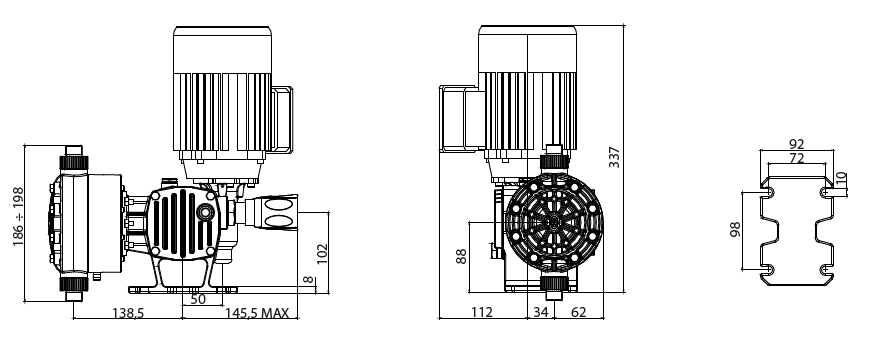

Габаритный чертеж насоса Etatron ST-D AD0016CA00100

Габаритный чертеж насоса Etatron ST-D AD0016CA00100

Другие товары из серии «Мембранные дозировочные насосы Etatron ST-D»

Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0016AA00100
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0016AA00100
i
Страна производства:Италия
Макс. расход (л/час)
16
Макс. давление (бар)
14
Мощность (Вт)
180
Частота тактов в минуту
60
Материал проточной части
Нерж. AISI 316
56 721 ₽
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0033CA00100
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0033CA00100
i
Страна производства:Италия
Макс. расход (л/час)
33
Макс. давление (бар)
14
Мощность (Вт)
180
Частота тактов в минуту
120
Материал проточной части
Полипропилен
44 488 ₽
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0033AA00100
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0033AA00100
i
Страна производства:Италия
Макс. расход (л/час)
33
Макс. давление (бар)
14
Мощность (Вт)
180
Частота тактов в минуту
120
Материал проточной части
Нерж. AISI 316
56 721 ₽
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0030CA00100
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0030CA00100
i
Страна производства:Италия
Макс. расход (л/час)
30
Макс. давление (бар)
11
Мощность (Вт)
180
Частота тактов в минуту
60
Материал проточной части
Полипропилен
45 158 ₽
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0030AA00100
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0030AA00100
i
Страна производства:Италия
Макс. расход (л/час)
30
Макс. давление (бар)
11
Мощность (Вт)
180
Частота тактов в минуту
60
Материал проточной части
Нерж. AISI 316
57 390 ₽
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0060CA00100
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0060CA00100
i
Страна производства:Италия
Макс. расход (л/час)
60
Макс. давление (бар)
11
Мощность (Вт)
180
Частота тактов в минуту
120
Материал проточной части
Полипропилен
45 158 ₽
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0060AA00100
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0060AA00100
i
Страна производства:Италия
Макс. расход (л/час)
60
Макс. давление (бар)
11
Мощность (Вт)
180
Частота тактов в минуту
120
Материал проточной части
Нерж. AISI 316
57 390 ₽
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0061CA00100
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0061CA00100
i
Страна производства:Италия
Макс. расход (л/час)
61
Макс. давление (бар)
7
Мощность (Вт)
180
Частота тактов в минуту
60
Материал проточной части
Полипропилен
45 827 ₽
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0061AA00100
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0061AA00100
i
Страна производства:Италия
Макс. расход (л/час)
61
Макс. давление (бар)
7
Мощность (Вт)
180
Частота тактов в минуту
60
Материал проточной части
Нерж. AISI 316
58 060 ₽

Мембранные дозировочные насосы Etatron ST-D - справочная информация

Мембранные дозировочные насосы Etatron ST-D составляют мини-серию диафрагменных насосов, которые позволяют дозировать от 16 до 123 литров жидкости в час при противодавлении от 6 до 14 бар. Перекачиваемая жидкость может быть абразивной и содержать твердые частицы, а модели с тактовой частотой 60 ходов/мин дозируют и вязкие жидкости. Высота самовсасывания 3 метра. Насосы серии ST-D выпускаются итальянской компанией ETATRON, имеют габаритный размер 30x21x34 см, что делает их более компактными на фоне других мембранных насосов.

Конструктивные характеристики

Регулирование производительности, в том числе во время работы насоса, осуществляется вручную посредством микрометрического винта, изменяющего длину хода мембраны. Возврат пистона в исходное положение обеспечивает пружинный механизм. Размер подсоединений проточной части 1/2" Gm, клапаны - одинарные шаровые.
В зависимости от модели на дозаторах установлены мембраны диаметром 50, 67, 85 мм.
Длина хода пистона 4 мм с частотой 60 или 120 тактов в минуту.

Электродвигатель

Насосы оснащены трехфазными вертикально закрепленным двигателем 0,18 кВт.
Класс защиты IP 55, класс изоляции F.
По заказу могут быть установлены двигатели в тропикостойком исполнении или с самовентиляцией.

Материалы конструкции

Насосы Etatron ST-D изготавливаются из химически стойких материалов, позволяющих работать с различными реагентами:
- Проточная часть (головка) имеет вариант исполнения АА – из нержавеющей стали AISI 316L и вариант СА - из полипропилена (PP).
- Мембрана изготовлена из тефлона (PTFE).
- Шаровой клапан из AISI 316 (версия АА) или керамический (версия СА).
- Седло клапана из PVDF (АА) или из PVC (СА).
- Корпус из алюминия, покрыт защитной эпоксидной краской.

Расшифровка кода (артикула) насосов Etatron ST-D

Расшифровка кода (артикула) насосов Etatron ST-D
