Мембранные дозировочные насосы Etatron ST-D
От 16 до 123 л/час
Давление 6 - 14 бар
PP, нерж. AISI 316
180 Вт
Цена от 45 254 ₽
Мембранные дозировочные насосы Etatron ST-D составляют мини-серию диафрагменных насосов, которые позволяют дозировать от 10 до 123 литров жидкости в час при противодавлении от 6 до 14 бар. Перекачиваемая жидкость может быть абразивной и содержать твердые частицы, а модели с тактовой частотой 60 ходов/мин дозируют и вязкие жидкости. Подробнее
| Модель | Макс. расход | Макс. давление | Мощность | Частота тактов в минуту | Вариант и стоимость |
|---|---|---|---|---|---|
| 16 | 14 | 180 | 60 | Добавить | |
| 33 | 14 | 180 | 120 | Добавить | |
| 30 | 11 | 180 | 60 | Добавить | |
| 60 | 11 | 180 | 120 | Добавить | |
| 61 | 7 | 180 | 60 | Добавить | |
| 123 | 6 | 180 | 120 | Добавить |
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0016--00100
Макс. расход (л/час)
16
Макс. давление (бар)
14
Мощность (Вт)
180
Частота тактов в минуту
60
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0033--00100
Макс. расход (л/час)
33
Макс. давление (бар)
14
Мощность (Вт)
180
Частота тактов в минуту
120
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0030--00100
Макс. расход (л/час)
30
Макс. давление (бар)
11
Мощность (Вт)
180
Частота тактов в минуту
60
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0060--00100
Макс. расход (л/час)
60
Макс. давление (бар)
11
Мощность (Вт)
180
Частота тактов в минуту
120
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0061--00100
Макс. расход (л/час)
61
Макс. давление (бар)
7
Мощность (Вт)
180
Частота тактов в минуту
60
Мембранный дозировочный насос с электродвигателем Etatron ST-D AD0123--00100
Макс. расход (л/час)
123
Макс. давление (бар)
6
Мощность (Вт)
180
Частота тактов в минуту
120
Мембранные дозировочные насосы Etatron ST-D - справочная информация
Мембранные дозировочные насосы Etatron ST-D составляют мини-серию диафрагменных насосов, которые позволяют дозировать от 10 до 123 литров жидкости в час при противодавлении от 6 до 14 бар. Перекачиваемая жидкость может быть абразивной и содержать твердые частицы, а модели с тактовой частотой 60 ходов/мин дозируют и вязкие жидкости. Высота самовсасывания 3 метра. Насосы серии ST-D выпускаются итальянской компанией ETATRON, имеют габаритный размер 290x210x340 мм, что делает их более компактными на фоне других мембранных насосов.
Конструктивные характеристики
Регулирование производительности, в том числе во время работы насоса, осуществляется вручную посредством микрометрического винта, изменяющего длину хода мембраны. Возврат пистона в исходное положение обеспечивает пружинный механизм. Размер подсоединений проточной части 1/2" Gm, клапаны - одинарные шаровые.
В зависимости от модели на дозаторах установлены мембраны диаметром 50, 67, 85 мм.
Длина хода пистона от 2,6 до 4 мм с частотой 60 или 120 тактов в минуту.

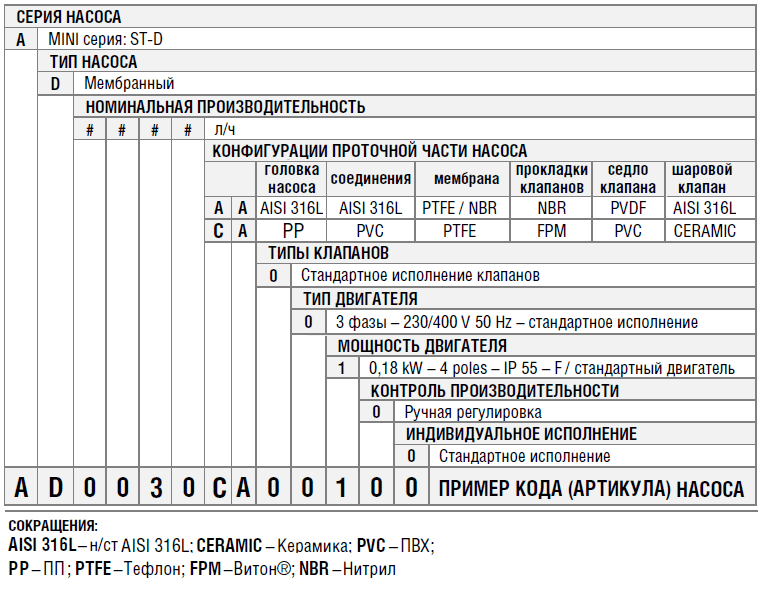

Расшифровка обозначения насосов Etatron ST-D
АD0123АА00100 – пример кода артикула насоса. Каждый символ имеет различные варианты значений:
А – мини серия ST-D;
D – мембранный;
0123 – максимальная производительность в л/ч;
АА – вариант исполнения головки из нержавеющей стали AISI 316(CА – вариант исполнения головки из полипропилена);
0 – клапана стандартного исполнения (1 – с NPT фитингом; 2 – двойные шаровые AISI 316; 3 – увеличенный размер 3/4"-1"; 4 – увеличенный размер 1/2"-3/4");
0 – трехфазный электродвигатель 220/380 В 50 Гц (N – без двигателя; 1 – однофазный двигатель);
1 – стандартный 4-х полюсный двигатель 0,18 кВт IP 55 F (F – тропикостойкий 0,18 кВт; G – 0,18 кВт с самовентиляцией);
0 – ручная регулировка расхода (1 – сервомотор; 2 – инвертор);
0 – стандартное исполнение (буквы от A доZ – исполнение по индивидуальному заказу).
Электродвигатель
Насосы оснащены трехфазными вертикально закрепленным двигателем 0,18 кВт.
Класс защиты IP 55, класс изоляции F.
По заказу могут быть установлены двигатели в тропикостойком исполнении или с самовентиляцией.
Материалы конструкции
Насосы Etatron ST-D изготавливаются из химически стойких материалов, позволяющих работать с различными реагентами:
- Проточная часть (головка) имеет вариант исполнения АА – из нержавеющей стали AISI 316L и вариант СА - из полипропилена (ПП).
- Мембрана изготовлена полностью из тефлона (PTFE).
- Шаровый клапан из AISI 316 (версия АА) или керамический (версия СА).
- Седло клапана из PVDF (АА) или из PVC (СА).
- Корпус из алюминия, покрыт защитной эпоксидной краской.
