Мембранные насосы Sandpiper Standard - справочная информация
Мембранные пневмоприводные насосы Sandpiper Standard американской компании Warren Rupp, Inc.(США) созданы для стандартных условий эксплуатации, относятся к классу «А» (высокий уровень качества). Это прочные металлические и пластиковые насосы с шариковыми клапанами. Работают в режиме самовсоса, транспортируют химические, нефтяные, лакокрасочные, абразивные, высоковязкие (текучие) материалы и жидкости. Болтовые соединения обеспечивают герметичность насосов и дают возможность поворота коллекторов на 90-180° для создания оптимальной конфигурации подсоединения к трубопроводу. В качестве эксклюзива Warren Rupp предлагает воздухораспределительную систему ESADS+Plus - данный пневмопривод работает без смазки, состоит из минимального количества деталей, хорошо переносит грязный воздух и обслуживается снаружи.

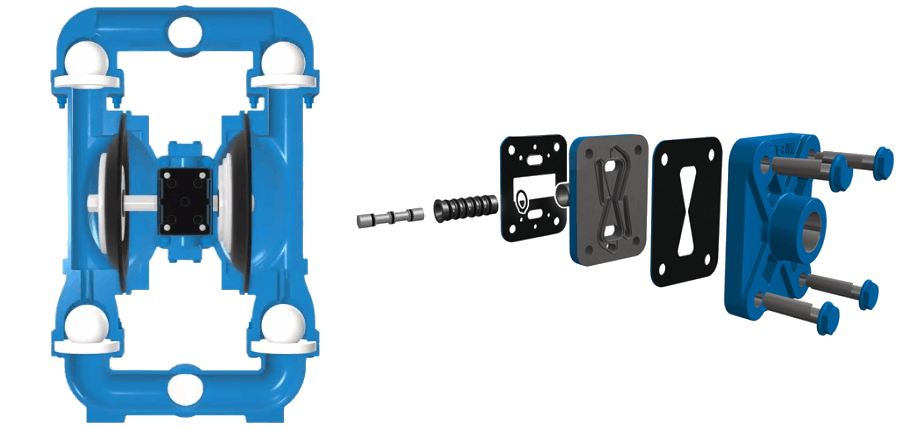

Рисунок 1. Внешний вид конструкции насоса Sandpiper
Ключевые эксплуатационные характеристики Sandpiper Standard
Приведенные ниже характеристики зависят от типоразмера модели:
- Максимальные показатели производительности от 0,9 до 54 м3/час (от 15 до 901 л/мин).
- Высота напора для пластиковых моделей до 70 метров, для металлических до 88 метров.
- Рабочий диапазон давления воздуха от 1,3 до 8,8 бар.
Для пластиковых насосов максимально допустимое давление сжатого воздуха подаваемого компрессором 7 бар, а для металлических моделей до 8,8 бар.
- Расход воздуха на максимальных показателях производительности от 3 до 238 м3/ч (от 50 до 3966 л/мин).
- Самовсос при сухом пуске до 6,3 метра.
- Диаметры портирования для напорной/всасывающей линий от 1/4" до 3" резьбовые (NPT, BSP) и фланцевые варианты (ANSI, DIN).
- Диаметр подключения компрессора на входе 1/4", 1/2" 3/4" NPT (F).

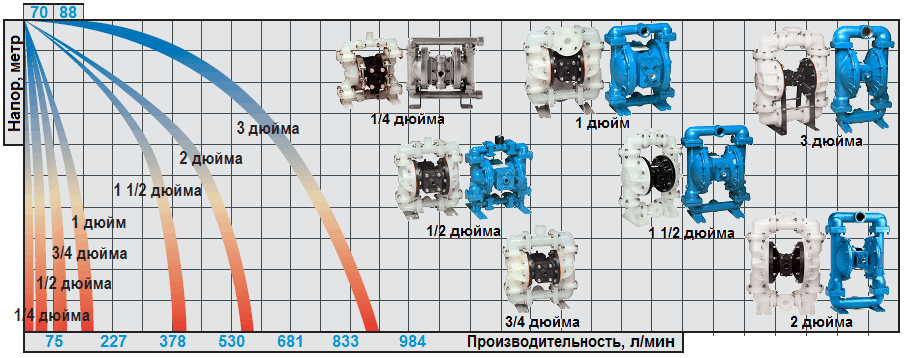

Рисунок 2. На рисунке показаны характеристики производительности в зависимости от типоразмера модели
Обозначение маркировки насоса Sandpiper Standard
В Стандартной серии насосов Sandpiper существует несколько вариантов маркировки, три основных рассмотрим более подробно:
Стандартный насос из пластика или металла. Пример 1.S10B1K1KPAS000
S = насос Sandpiper®
10 = типоразмер насоса 1" (25 мм) пластиковых моделей.
Другие обозначения: 05 = 1/2"(15 мм); 07 = 3/4"(20 мм); 1F = 1" (25 мм); 15 = 1 1/2" (40 мм); 20 = 2"(50 мм);
30 = 3" (80 мм);
B = стандартный шариковый клапан
1 = вариант дизайна конструкции
К = корпус проточной части из PVDF (фторопласт). Другая маркировка корпуса: (P) = Полипропилен, (А) = Алюминий, (S) = Нержавеющая сталь;.
1 = мембраны из Santoprene. Варианты мембран: 2 = PTFE/Santoprene/PTFE; B = nitrile (NBR, Buna) Z = PTFE/Santoprene Bonded (двухкомпонентная мембрана, состоящая из слоя PTFE и Santoprene).
К = седла клапанов из ПВДФ. У пластиковых моделей седла выпускаются как из ПВДФ (К) так и Полипропилена (К). Металлические модели идут с седлами из сверхвысокомолекулярного полиэтилена высокой плотности = (W), тефлона = (T), а также из эластомеров EPDM = (E) и Nitrile = (B).
Р = материал корпуса пневмодвигателя – Полипропилен для всех пластиковых моделей, кроме S30B2K или S30B2P, у которых корпус пневмодвигателя обозначен (Q) = выполнен из алюминия с эпоксидным покрытием. (А) = Алюминий, обозначение центральной части у металлических моделей.
А = вариант присоединения фланцец ANSI, другие варианты маркировки (N) = NPT (резьба), (U) = универсальный фланец (подходит ANSI и DIN)
S = серия Стандарт, насос с центральным расположением портов. Вариант (I) = дополнительный порт (NPT)
0 = базовая комплектация насоса
00 = набор опций отсутствует.
Компактный насос из пластика. Пример 2. PB 1/4,TS3PP
P = пластиковый насос Sandpiper®.
В = стандартный шариковый клапан.
1/4 = типоразмер насоса и параметры резьбы 1/4" NPT (6 мм).
T = центральная конфигурация портов.
S = мембраны и шариковые клапаны из Santoprene. Другие варианты: (U) = мембраны из Santoprene/шариковые клапаны из PTFE(тефлон); (Т) = PTFE(тефлон) мембраны и шариковые клапаны.
3 = вариант дизайна конструкции.
P = корпус проточной части из полипропилена,другой вариант (К) = PVDF (фторопласт)
Р = материал корпуса пневмодвигателя полипропилен
Компактный насос из нержавеющей стали 316. Пример 3. E02B4SYSSNS000
E = насос Sandpiper®.
02 = типоразмер насоса 1/4" (6 мм).
В = стандартный шариковый клапан.
4 = вариант дизайна конструкции.
S = материал проточной части насоса нержавеющая сталь.
Y = материал мембран и шариковых клапанов: Teflon-Polyester/ Teflon мембраны из слоя PTFE(тефлон)-Полиэстер/шариковые клапаны из PTFE(тефлон). Другой вариант обозначения: Z = Teflon-Polyester/SS мембраны состоят из слоя PTFE(тефлон)- Полиэстер/шариковые клапаны из нержавеющей стали.
S = седла клапана из нержавеющей стали.
S = материал корпуса пневмодвигателя нержавеющая сталь.
N = резьба NPT.
S = серия Стандарт.
0 = базовая комплектация насоса.
00 = набор опций отсутствует.
Условия эксплуатации мембранных насосов Sandpiper
- Мембранные насосы Sandpiper Стандартной серии перекачивают воду, масла, углеводороды, легкие и агрессивные химические среды. Перекачиваемый материал может быть абразивный и содержать твердые частицы. Допустима разная степень вязкости, для особо вязких текучих сред рекомендуются насосы из алюминия и нержавеющей стали.
- Температура перекачиваемой среды зависит от материалов корпуса и мембран.
Для моделей из полипропилена и фторопласта (PVDF) допустимые рабочие температуры определяется материалом изготовления корпуса:
от + 4 до 66°C полипропиленовый корпус
от -12 до +94°C фторопластовый корпус.
Для моделей в корпусе из алюминия или нержавеющей стали допустимая рабочая температура определяется по материалу мембран:
от +4 до +82°C (для тефлоновой мембраны, данный материал выдерживает до +104 °C, но из-за сантопреновой подложки температура уменьшается)
от -40 до +82°C для сантопрена
от -15 до +82°C для нитрила.
- Насосы могут работать:
Под заливом, такой вариант рекомендуется для работы с вязкими средами.
В режиме самовсасывания, высота самовсоса при сухом пуске достигает 6,3 метра.
В режиме полного погружения, в данном положении необходимо обеспечить отвод отработанного воздуха за пределы емкости (наружу) и убедиться что перекачиваемая среда совместима с материалом корпуса насоса.
- В перекачиваемой среде возможно содержание твердых включений, допустимый размер включений зависит от типоразмера насоса. Модели в металлическом исполнении пропускают частицы диаметром до 9,6 мм, а в пластиковом до 18 мм.
Материалы конструкции насосов Sandpiper Standard
При производстве корпуса насосов Sandpiper используется четыре материала:
- Полипропилен (P)
- Фторопласт (К)
- Алюминий (A)
- Нержавеющая сталь 316 (S)
Основные варианты мембран:
- Santoprene
- PTFE/Santoprene
- Nitrile (NBR, Buna)
- PTFE/Santoprene Bonded (двухкомпонентная мембрана, состоящая из слоя PTFE и Santoprene).
Прочие детали насосов (шариковые клапаны их седла и уплотнительные кольца) подбираются с учетом химической стойкости и абразивостойкости корпуса и мембран.
Для жидкостей высокой вязкости используйте шариковые клапаны только из нержавеющей стали.
