Мембранный пневматический насос Sandpiper PB 1/4P

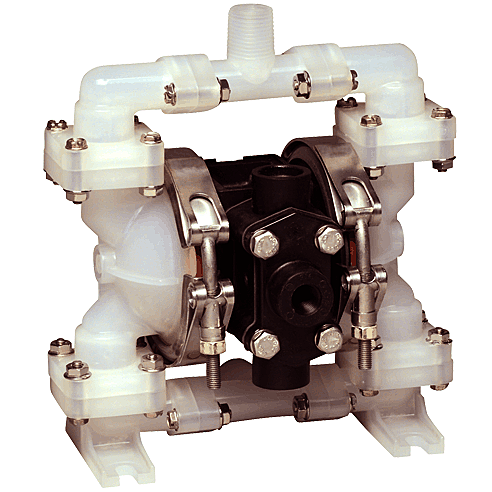

Внешний вид модели Sandpiper Standard PB 1/4P
Мембранный пневматический насос Sandpiper PB 1/4P
i
Страна производства:
США
Макс. расход (м³/час)
0.9
Макс. давление (м.в.ст.)
70
Материал проточной части
Полипропилен
Диаметр твердых включений (мм)
1
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
6
ДхШхВ (см)
18х14х20
Вес (кг)
2

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

Загружаем похожие модели…

Мембранный пневматический насос Sandpiper PB 1/4P – характеристики

Макс. расход (м³/час)
0.9
Макс. давление (м.в.ст.)
70
Материал проточной части
Полипропилен
Диаметр твердых включений (мм)
1
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
6
ДхШхВ (см)
18х14х20
Вес (кг)
2

Мембранный пневмоприводный насос PB 1/4P из полипропилена перекачивает кислоты, щелочи, растворители и прочие химически активные жидкости. Пропускная способность модели к твердым частицам 1 мм. Правильная настройка подачи сжатого воздуха гарантирует надежную работу насоса и долгий срок службы мембран. Давление воздуха, нагнетаемого компрессором должно находиться в пределах от 1,3 до 7 бар.

Производительность насоса PB 1/4P регулируется от 0,1 до 0,9 м3/час (от 1,6 до 15 л/мин), при этом напор достигает 70 м.
Данные самовсоса 6,3 м. Диаметр патрубков всасывания и нагнетания 1/4" (6 мм) NPT.

PB 1/4P - это сокращенное обозначение насоса, в нем зашифрован материал корпуса модели и типоразмер. Полная заводская маркировка насоса содержит в себе необходимую информацию о материалах мембран, шариковых клапанов:
- PB 1/4,TS3PP - это модель PB 1/4P с мембранами из Santoprene, шариковые клапаны и седла выполнены тоже из Santoprene. Данная модель подходит для растворителей, щелочных растворов и разбавленных кислот. Температурный диапазон рабочей жидкости с учетом полипропиленового корпуса и мембран из Santoprene от 0 до 66°C.
- PB 1/4,TU3PP - это модель PB 1/4P с мембранами из Santoprene, шариковые клапаны клапаны из тефлона. Модель подходит для растворителей, щелочных растворов и разбавленных кислот. Температурный диапазон рабочей жидкости от 0 до 66°C.
- PB 1/4,TT3PP - это модель PB 1/4P с мембранами из тефлона (PTFE), шариковые клапаны и седла тоже тефлоновые. Насос подходит практически для любой жидкости, это самый химостойкий вариант для агрессивных химикатов и растворителей. Температурный диапазон рабочей жидкости с учетом полипропиленового корпуса и тефлоновых мембран от плюс 4 до 66°C.

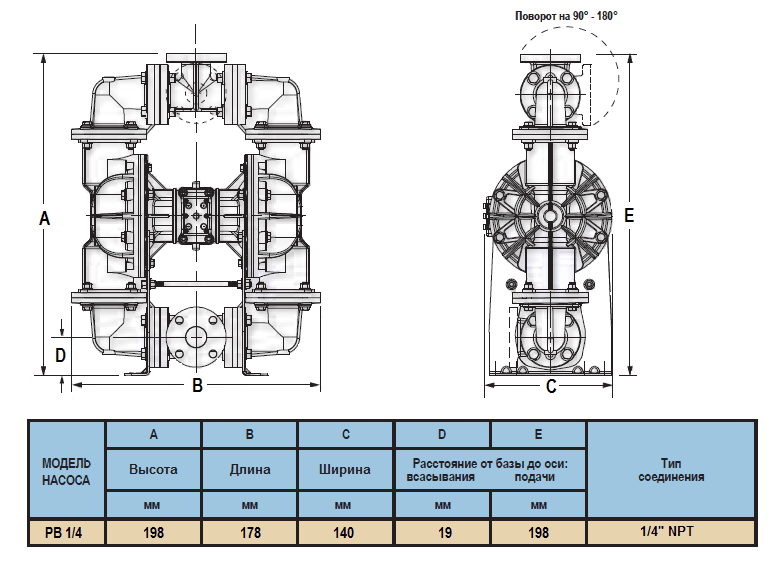

Габаритный чертеж насоса Sandpiper Standard PB 1/4P

Габаритный чертеж насоса Sandpiper Standard PB 1/4P

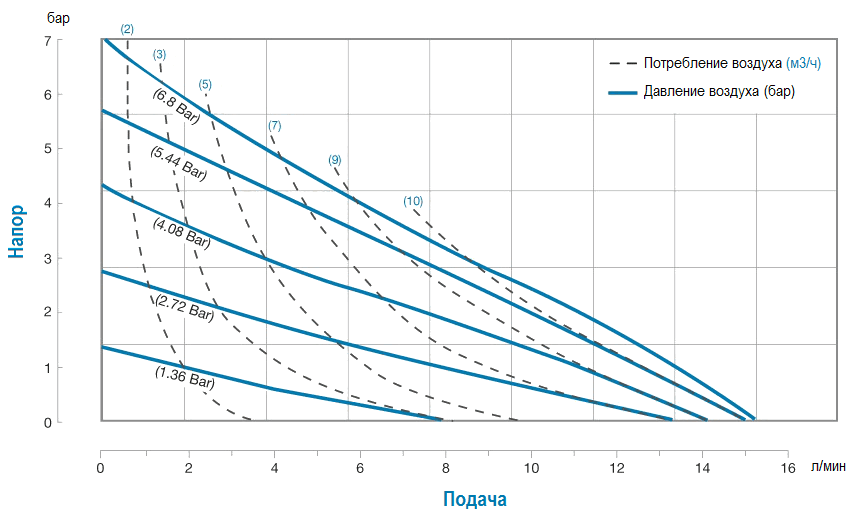

График производительности модели PB 1/4P

График производительности модели PB 1/4P
Синим на рисунке показаны кривые производительности насоса в зависимости от давления сжатого воздуха. Чем больше давление воздуха, тем выше кривая производительности. В качестве примера возьмем синюю линию при давлении 6,8 бар, на которой производительность в 11 л/мин (0,7 м3/час) достигается потреблением 10 м3/ч воздуха. Ниже показан график при давлении 6,8 бар с выделенными точками значений производительности и напора насоса.
