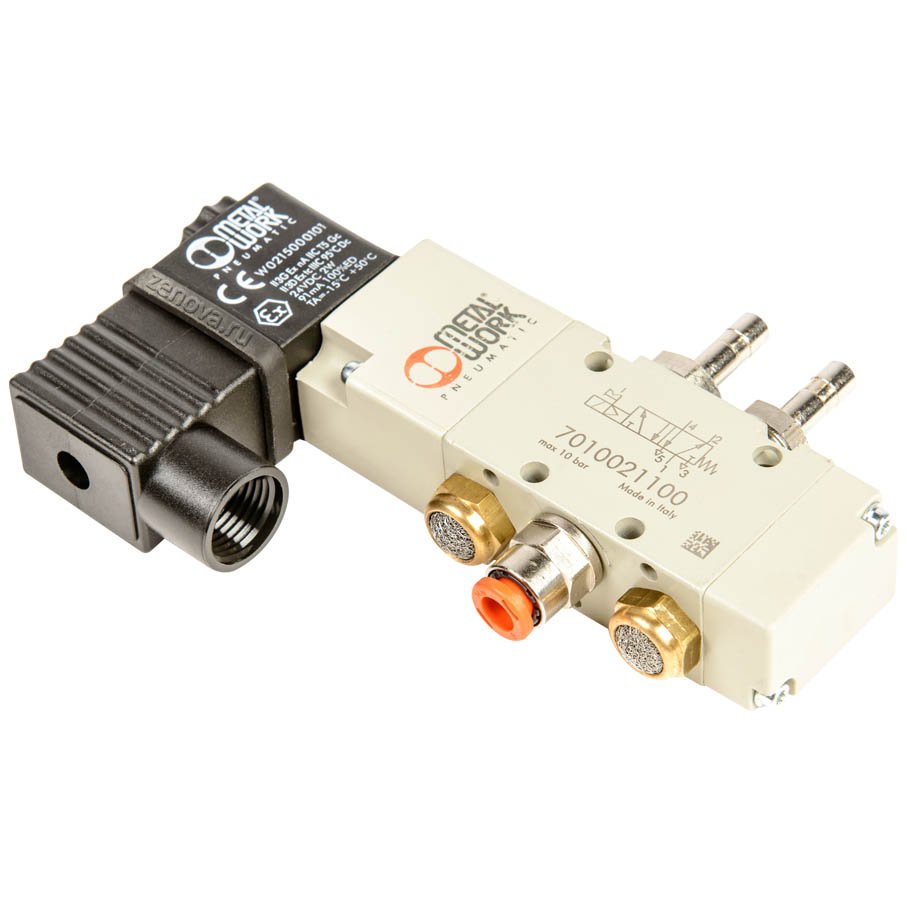

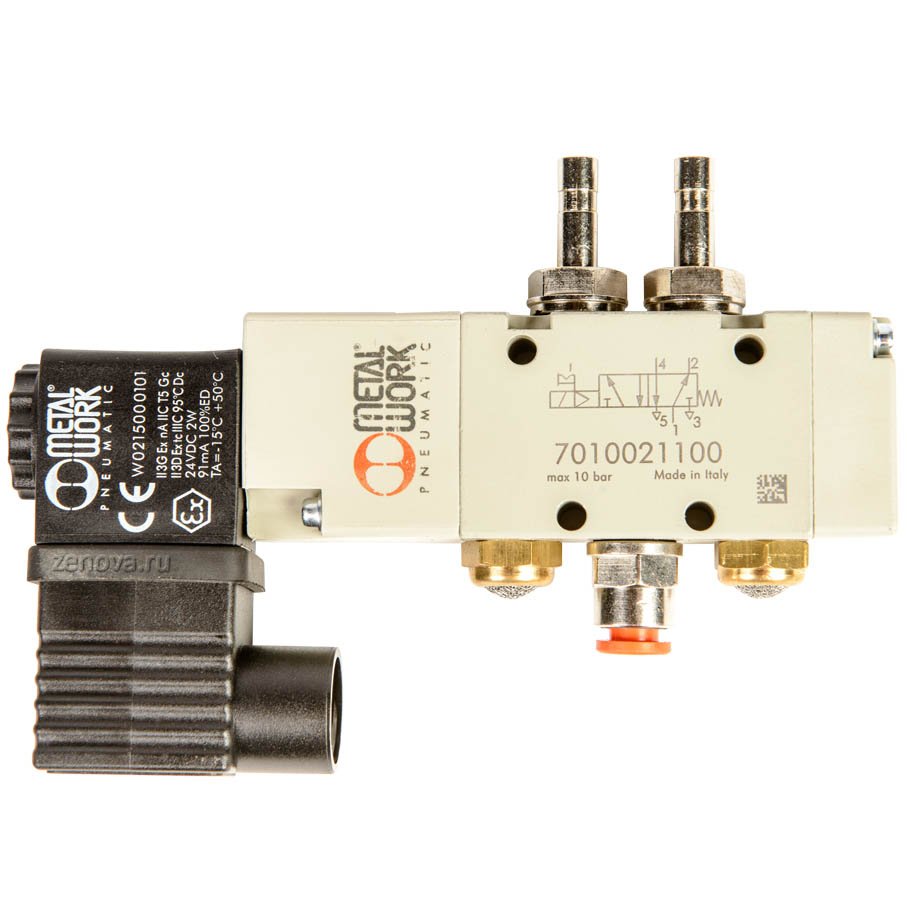

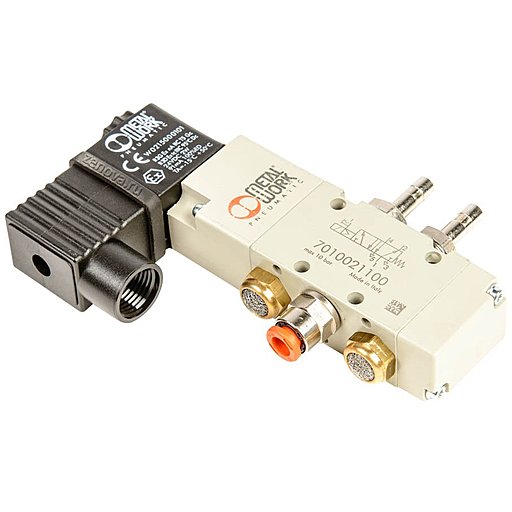

Соленоидный клапан Accurate Duotek для AF0007-AF0030

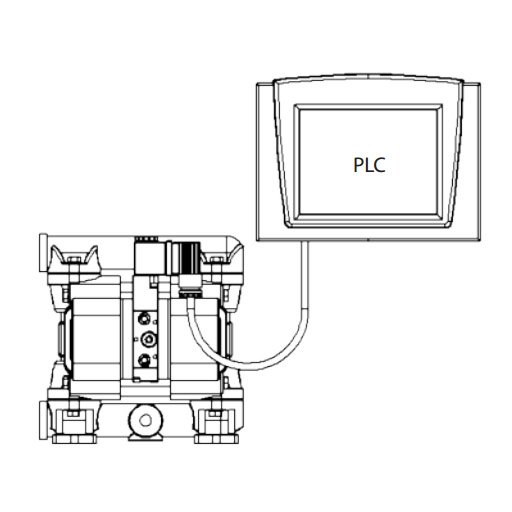

Соленоидный клапан подключается к мембранному насосу Duotek в специальном исполнении (у насоса должно быть 2 отверстия под воздух). Клапан питается от источника постоянного тока 24В, управление происходит при помощи контрольной панели.

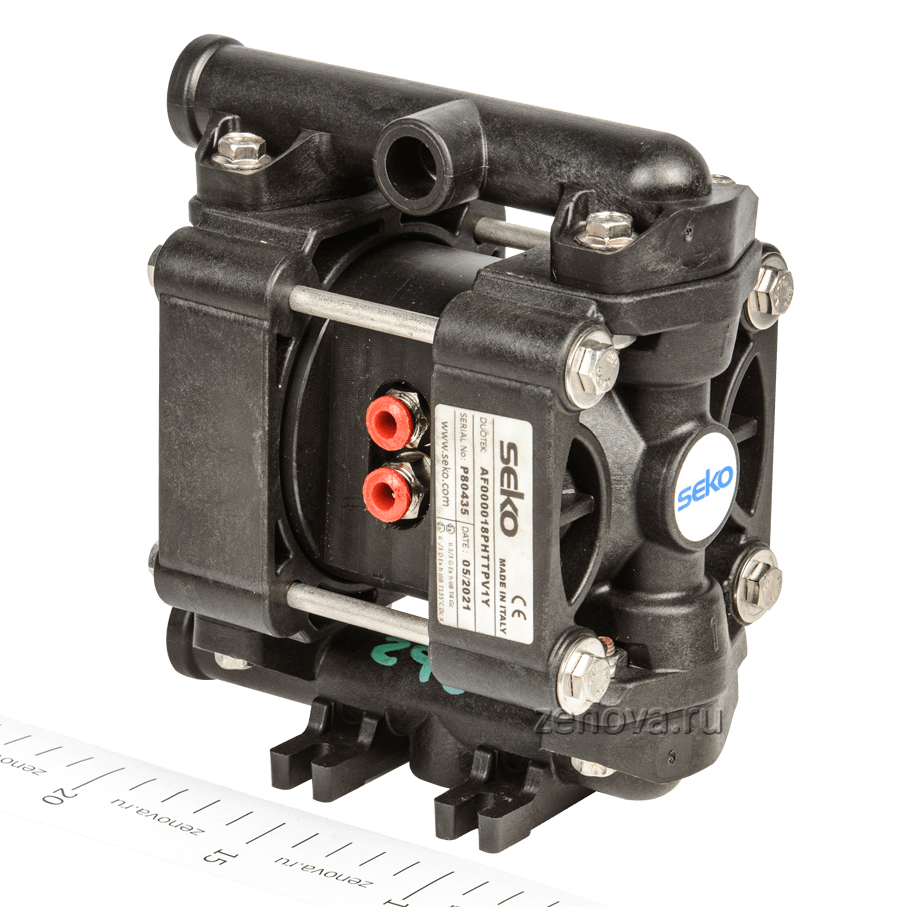

Рис.1 - Мембранный насос Duotek под соленоидный клапан (у насоса 2 отверстия под воздух).

Для чего нужен соленоидный клапан и как он работает?

С помощью насоса, управляемым таким клапаном, можно производить точную, пропорциональную дозировку перекачиваемой жидкости. Объем перекачанной жидкости в единицу времени будет зависеть от частоты подачи электрических импульсов на клапан. Чем чаще будут подаваться импульсы - тем быстрее будет перекачиваться жидкость. Каждый электрический импульс открывает клапан и в насос подается определенная порция воздуха из компрессора. При размыкании электрической цепи клапан будет закрывается. Тем самым происходит 1 полный цикл хода пневмопривода и перекачивается определенная порция жидкости.

Соленоидные клапаны Accurate Duotek - каталог в формате PDF (ссылка).

Контрольная панель для соленоидного клапана - руководство пользователя в формате PDF (ссылка).
