Взрывозащищенный мембранный пневматический насос Seko Duotek AF X0 0007C

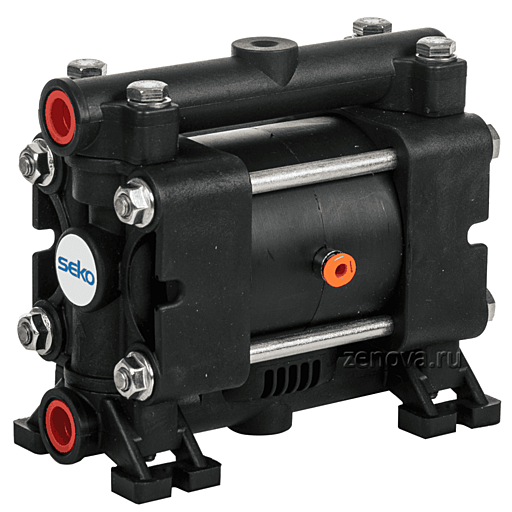

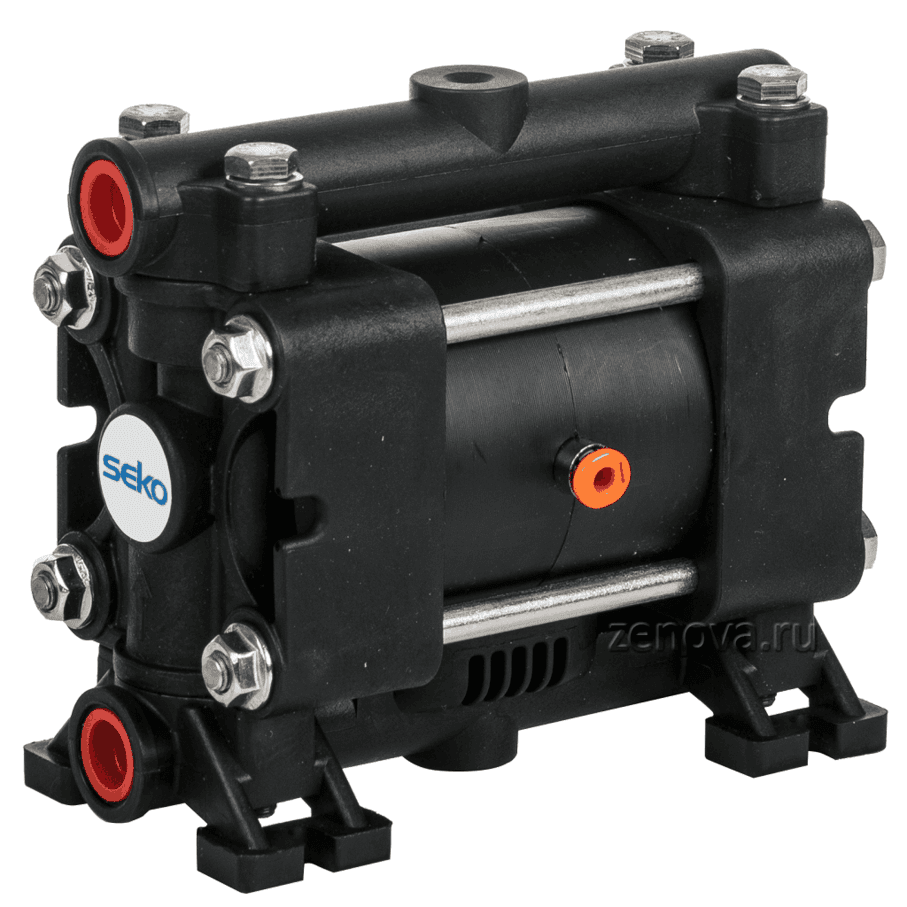

Внешний вид модели Seko Duotek AF X0 0007C
Взрывозащищенный мембранный пневматический насос Seko Duotek AF X0 0007C
i
Страна производства:
Италия
Артикул
AFX00007CNTTPV1
Макс. расход (м³/час)
0.48
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Макс. темп. жидкости (°C)
65
Макс. вязкость (сстокс)
6000
Самовсос "по суху" (м)
3
Диаметр твердых включений (мм)
2.5
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
4
ДхШхВ (см)
13х7х11
Вес (кг)
0.9
15 401 ₽
218 €

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию Seko в России.

Загружаем аксессуары…

Взрывозащищенный мембранный пневматический насос Seko Duotek AF X0 0007C – характеристики

Макс. расход (м³/час)
0.48
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Макс. темп. жидкости (°C)
65
Макс. вязкость (сстокс)
6000
Самовсос "по суху" (м)
3
Диаметр твердых включений (мм)
2.5
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
4
ДхШхВ (см)
13х7х11
Вес (кг)
0.9
Мембранный пневматический насос Seko Duotek AF X0 0007C выпускается во взрывобезопасном исполнении для работы в условиях зоны 1. Модель имеет сертификат ATEX EX II 2/2 GD c IIB T 135 °C, выполнена из следующих материалов:
- корпус из кондуктивного полипропилена РР+CF,
- мембраны со стороны жидкости из PTFE,
- мембраны со стороны воздуха из NBR,
- шарики из PTFE,
- седла из полипропилена,
- уплотнительные кольца из Viton.
Заводской артикул насоса AFX00007CNTTPV1, страна производства Италия.

Seko AF X0 0007 - это самая маленькая модель в модельном ряду компании. Этот насос может уместиться в человеческой ладони. Такая компактность позволяет легко использовать эту модель как составной элемент какого-либо оборудования.

Насос позволяет перекачивать умеренно агрессивные жидкости (см. таблицу химической совместимости) с вязкостью до 6 000 cps и содержанием твердых включений до 2,5 мм.
Давление сжатого воздуха, подаваемого компрессором, должно быть от 2 до 8 бар.
Допустимая температура перекачиваемой жидкости от 0 до + 65°C.
Шум, издаваемый при работе насоса, составляет 62 дБ.

Производительность Seko AF X0 0007C составляет от 0,06 до 0,48 м3/час (от 1 до 8 л/мин), а максимальный напор достигает 80 метров. Высота самовсасывания до 3 метров. В стандартном исполнении диаметр подключений для всасывающей и напорной линий 1/4" BSP, для воздуха – 4 мм.

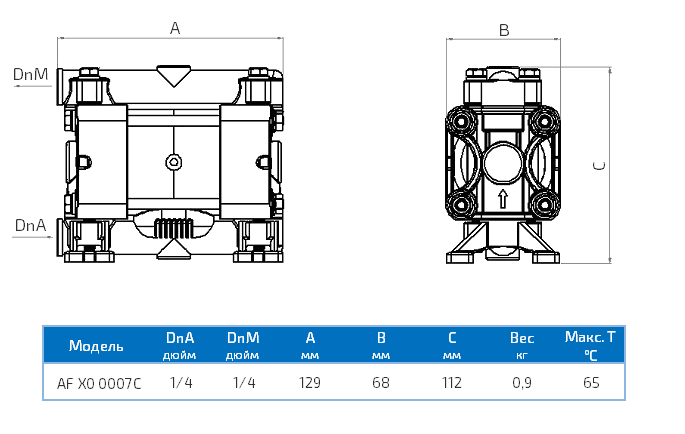

Габаритный чертеж насоса Seko Duotek AF X0 0007C

Габаритный чертеж насоса Seko Duotek AF X0 0007C

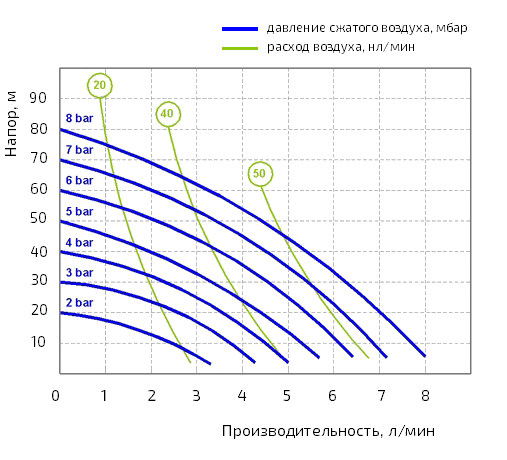

График производительности Seko Duotek AF X0 0007C

График производительности Seko Duotek AF X0 0007C

Загружаем другие товары из серии…

Мембранные насосы Seko Duotek ATEX - справочная информация

Мембранные пневматические насосы Seko Duotek ATEX (Италия) – это серия взрывозащищенных насосов с сертификатом ATEX для зоны 1 (EX II 2/2 GD c IIB T 135 °C). Насосы выполнены из кондуктивных полимеров (полипропилен, PVDF, ацеталь), из алюминия и нержавеющей стали, сфокусированы на работу во взрывоопасной среде химиндустрии, нефтехимической, нефтеперерабатывающей, пищевой отрасли. Насосы позволяют перекачивать вязкие, абразивные, легковоспламеняющиеся жидкости с твердыми частицами в режиме самовсоса. В нашем каталоге серия представлена моделями с максимальной производительностью от 7 до 700 л/мин и диаметром патрубков от 1/4" (6 мм) до 2" (50 мм).

Как и другие диафрагменные насосы, они не имеют электродвигателя и приводятся в действие энергией сжатого воздуха. Производительность моделей регулируется расходом воздуха подключаемого компрессора. Имеют классическую двухмембранную конструкцию с двумя периферийными рабочими камерами.

Seko Duotek достойные соперники большинства конкурентов. Seko предлагают более лояльный ценник, насосы надежны в работе, добротно собраны и соответствуют заявленным характеристикам.

Расшифровка обозначения насосов Duotek ATEX

Полная маркировка модели выглядит так AF X0 0050 C HT TPV 1. Вот, что она означает:
AF - серия насоса
X0 - класс взрывозащиты Зона 1
0050 - номинальная производительность литров в минуту
C - корпус из кондуктивного полипропилена PP + CF (K - кондуктивный фторопласт PVDF + CF, N - кондуктивный ацеталь POM + CF, A - алюминий, S - нержавеющая сталь AISI 316)
H - мембрана со стороны воздуха из Hytrel (M - santoprene)
T - мембрана со стороны жидкости из PTFE (тефлона)
T - шариковый клапан из PTFE (тефлона)
P - седло клапана из полипропилена (K - фторопласт PVDF, M - ацеталь POM, A - алюминий, S - нержавеющая сталь AISI 316)
V - уплотнительные кольца из FPM (Viton). Также возможны кольца D (EPDM), T (PTFE или тефлон)
1 - резьба BSP (британка).

Общие характеристики серии Seko Duotek ATEX

- Максимальная производительность от 0,48 до 42 м3/час (от 8 до 700 л/мин), максимальный напор 80 метров.
- Давление сжатого воздуха, выдаваемого компрессором должно быть не менее 2 и не более 8 бар.
- Высота самовсасывания до 6 метров, запуск может производиться при пустых трубопроводах, допускается работа на холостом ходу.
- Диаметр подключений: для напорной/всасывающей линий от 1/2" до 2" BSP; для компрессора 4 и 6 мм (модели AF X0 0007 и AF X0 0018) или от 1/4" BSP до 3/4" BSP (остальные модели).
- Уровень шума от 65 до 78 дБ.

Расшифровка взрывозащиты насосов

Маркировка EX II 2/2 GD c IIB T 135 °C
EX – взрывозащищенное оборудование (насос).
II – наземное применение.
2/2 - для применения в зоне 1. Высокий уровень защиты, зона, где существует вероятность взрывоопасной газовой смеси в нормальных условиях эксплуатации.
GD – окружающая атмосфера. G –газы, D –горючая пыль.
c – метод защиты. Конструктивная защита.
IIB - группа и подгруппа насоса. Типовым газом данной группы является этилен. IIB автоматически может заменить предшествующую подгруппу IIA.
T 135 °C – температура воспламенения смеси.

Условия эксплуатации

- Максимальная температура перекачиваемой среды зависит от материала изготовления. Для насосов из полипропилена это 65 °C, для остальных версий 95 °C.
- Рабочая среда по химическому составу должна быть совместима с конструкционными материалами насоса. Эти насосы не используются для перекачки ацетилена, водорода, сероуглерода. Модели, содержащие алюминиевые компоненты, контактируемые с перекачиваемой средой, не используются для перекачки трихлорэтана, метилен хлорида или растворителей на основе других галогенпроизводных углеводородов.
- Допускается перекачивание жидкостей с вязкостью до 50000 cps и содержанием твердых включений размером до 8,5 мм в зависимости от модели.
- Скорость жидкости не должна превышать 3,5 м/с.
- Для обеспечения функционирования насоса необходимо установить регулирующую задвижку, манометр или защитное реле давления на линии подачи жидкости и запорный клапан на линии всасывания. Уменьшать пульсации в расходной линии рекомендуется применением автоматического демпфера.
- На линии подачи воздуха устанавливаются регулятор давления с манометром, запорный клапан, трехходовой клапан и регулятор расхода.
- Насосы серии Duotek ATEX оснащены самосмазывающимися пневматическими распределительными механизмами, которые не требуют дополнительной смазки. Поэтому подаваемый компрессором воздух должен быть чистым и сухим.
- Насосы сертифицированы по ATEX для зоны 1. При установке насоса во взрывоопасной зоне, компрессор должен отбирать воздух за ее пределами, либо использовать инертный газ.
- Насос устанавливается/закрепляется горизонтально, а также может быть прикреплен к потолку. Подающий коллектор должен всегда находиться в верхней части, сам насос обязательно заземляется.

Материалы насосов Seko Duotek ATEX

Чтобы насосы максимально точно соответствовали областям применения, важно учитывать совместимость конструкционных материалов модели с перекачиваемой жидкостью.

  • Корпус насосов выполняется из электропроводных полимеров или металлов:
    - Полипропилен (РР+ CF). Имеет широкую химическую совместимость, используется как альтернатива дорогой нержавеющей стали.
    - Поливинилденфторид (PVDF+ CF). Обладает высокой стойкостью к температуре, превосходной химической стойкостью к кислотам по сравнению с полипропиленом, но ощутимо более высокой ценой. Насосы из фторопласта используются, когда жидкость слишком агрессивна для полипропилена.
    - Ацеталь (POM+ CF). Позволяет работать с различными растворителями, толуолом, бензином и керосином, большинством кетонов, ацетатов, альдегидов, хлорированных углеводородов ароматического ряда, ЛКМ на основе взрывоопасных растворителей и разбавителей. Но ацеталь, не применяется для кислот и щелочей.
    - Алюминий (Al). Отлично контактирует с легковоспламеняющимися, особо вязкими и клейкими средами.
    - Нержавеющая сталь AISI 316. Обладает лучшей устойчивостью к коррозии по сравнению с алюминием, пригодна для абразивных и легковоспламеняющихся жидкостей. Насосы из AISI 316 чаще всего используют при перекачке химически активных сред или пищевых продуктов, когда требуется гигиеничность процесса.
  • Диафрагмы насосов из PTFE (Тефлона) на стороне жидкости. Производителем предусмотрены и другие диафрагмы, но в Россию поставляются только тефлоновые. Со стороны воздуха производитель использует диафрагмы из Santoprene или Hytrel.
  • Шары клапанов из PTFE (Тефлона) или нержавеющей стали AISI 316. Шарики из нержавейки следует использовать для перекачивания вязких или плотных жидкостей. Для всех прочих жидкостей лучше подойдут шарики из PTFE.
  • Седла клапанов выполняются из того же материала, как и корпус насоса (PP, PVDF, POMc, Al, AISI 316).
  • Уплотнительные кольца – из PTFE (для металлических насосов), FPM или Viton (для насосов из PVDF и полипропилена) и EPDM (для насосов из полипропилена).
    Уплотнительные кольца из PTFE универсальны.
    Уплотнительные кольца из Viton подходят почти для всех жидкостей.
    Уплотнительные кольца из EPDM должны использоваться для следующих жидкостей (Viton не подходит): соли уксусной кислоты, альдегиды, эфиры, кетоны (например, ацетон).
    Уплотнительные кольца из EPDM также лучше подходят для следующих жидкостей (Viton подходит, но хуже): гликоль и прочие незамерзающие жидкости, жидкие удобрения, щелочи (едкий калий, едкий натр, моющие щелочи).
