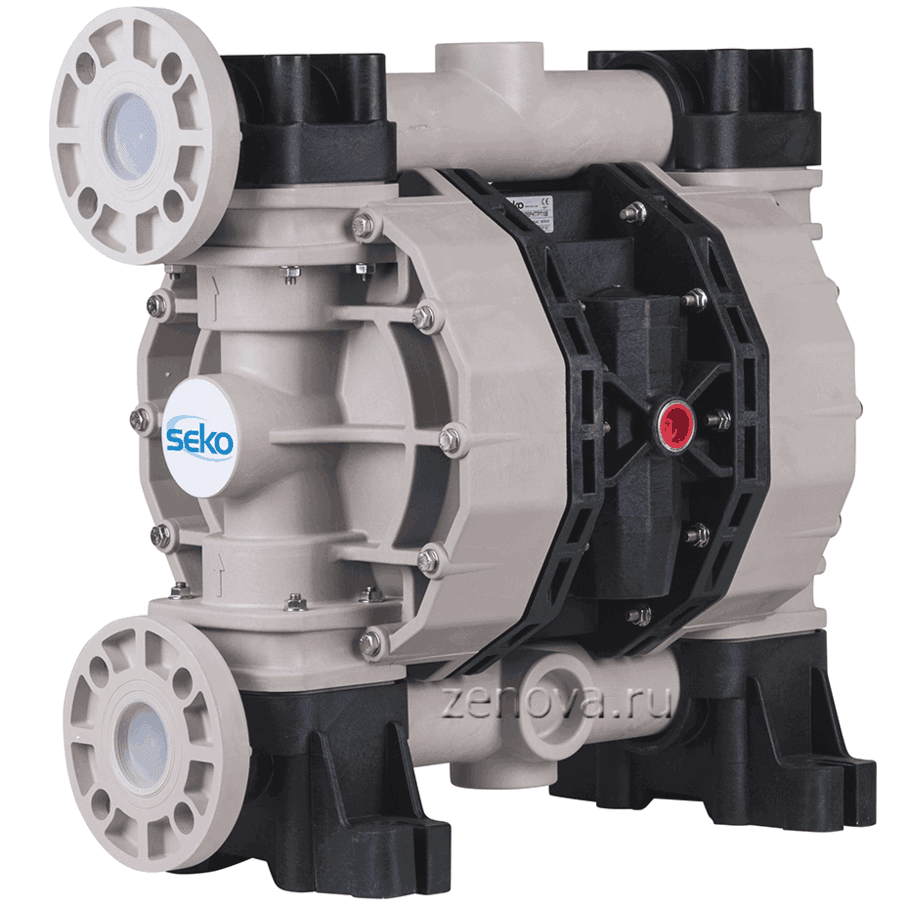

Описание модели AF X0 0700C
Мембранный пневматический насос Duotek AF X0 0700C выпускается во взрывобезопасном исполнении для работы в условиях зоны 1. Модель имеет сертификат ATEX EX II 2/2 GD c IIB T 135 °C, выполнена из следующих материалов:
- корпус из кондуктивного полипропилена РР+CF,
- мембраны со стороны жидкости из PTFE,
- мембраны со стороны воздуха из Hytrel,
- шарики из PTFE,
- седла из полипропилена.
Заводской артикул насоса AFX00700CHTTPT1, страна производства Италия.
Насос позволяет перекачивать агрессивные среды различного химического состава (в соответствии с таблицей) с вязкостью до 50 000 cps, в том числе абразивные и с содержанием твердых включений до 8,5 мм.
Давление сжатого воздуха, подаваемого компрессором, должно быть от 2 до 8 бар.
Допустимая температура перекачиваемой жидкости от 0 до + 65°C.
Шум, издаваемый при работе насоса, составляет 78 дБ.
Насос оснащен двухсторонним пневмоклапаном, который регулирует как подачу воздуха в камеру с мембранами, так и выход воздуха из камеры. В итоге значительно снижаются пульсация перекачиваемой среды и расход воздуха.
Производительность насоса AF X0 0700C до 42,0 м3/час (680 л/мин), а максимальный напор достигает 80 метров. Высота самовсасывания до 5 метров. В стандартном исполнении диаметр подключений для всасывающей и напорной линий 2" BSP (DN50), для воздуха - 3/4" BSP.
График производительности Seko Duotek AF X0 0700C
![График производительности Seko Duotek AF X0 0700C](/uploads/performance_chart/14724/370320_c_1.png)

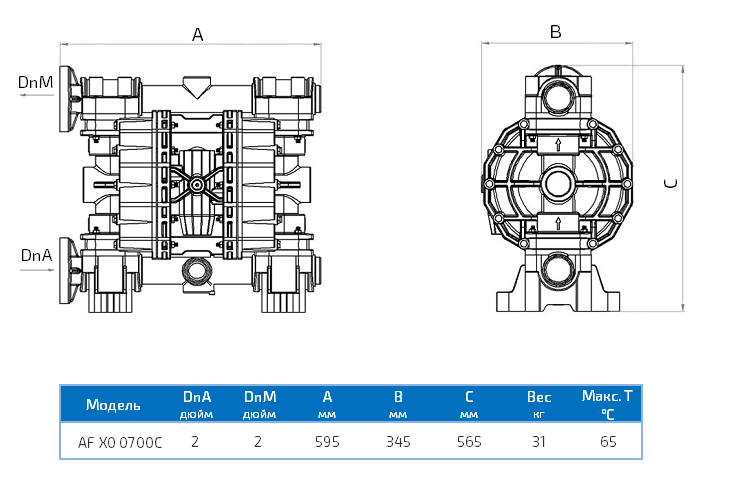

Габаритный чертеж насоса Seko Duotek AF X0 0700C
![Габаритный чертеж насоса Seko Duotek AF X0 0700C](/uploads/dimension_figure/14716/370320_d_1.png)
