Описание модели AF X0 0100S
Мембранный пневматический насос Duotek AF X0 0100S выпускается во взрывобезопасном исполнении для работы в условиях зоны 1. Модель имеет сертификат ATEX EX II 2/2 GD c IIB T 135 °C, выполнена из следующих материалов:
- корпус из нержавеющей стали AISI 316,
- мембраны со стороны жидкости из PTFE,
- мембраны со стороны воздуха из Hytrel,
- шарики насоса из нержавеющей стали,
- седла из нержавеющей стали,
- уплотнительные кольца из PTFE.
Заводской артикул насоса AFX00100SHTSST1, страна производства Италия.
Он позволяет перекачивать агрессивные среды различного химического состава (см. таблицу) с вязкостью до 25 000 cps, в том числе абразивные и с содержанием твердых включений до 3,5 мм.
Давление сжатого воздуха, подаваемого компрессором, должно быть от 2 до 8 бар.
Допустимая температура перекачиваемой жидкости от 0 до + 95°C.
Шум, издаваемый при работе насоса, составляет 72 дБ.
Насос оснащен двухсторонним пневмоклапаном, который регулирует как подачу воздуха в камеру с мембранами, так и выход воздуха из камеры. В итоге значительно снижаются пульсация перекачиваемой среды и расход воздуха.
Производительность насоса Duotek AF X0 0100S до 6,6 м3/час (110 л/мин), а максимальный напор достигает 80 метров. Высота самовсасывания до 6 метров. В стандартном исполнении диаметр подключений для всасывающей и напорной линий 3/4" BSP, для воздуха - 1/2" BSP.
Допустимая температура перекачиваемой жидкости от 0 до + 95°C.
Шум, издаваемый при работе насоса, составляет 72 дБ.
Насос оснащен двухсторонним пневмоклапаном, который регулирует как подачу воздуха в камеру с мембранами, так и выход воздуха из камеры. В итоге значительно снижаются пульсация перекачиваемой среды и расход воздуха.
Производительность насоса Duotek AF X0 0100S до 6,6 м3/час (110 л/мин), а максимальный напор достигает 80 метров. Высота самовсасывания до 6 метров. В стандартном исполнении диаметр подключений для всасывающей и напорной линий 3/4" BSP, для воздуха - 1/2" BSP.

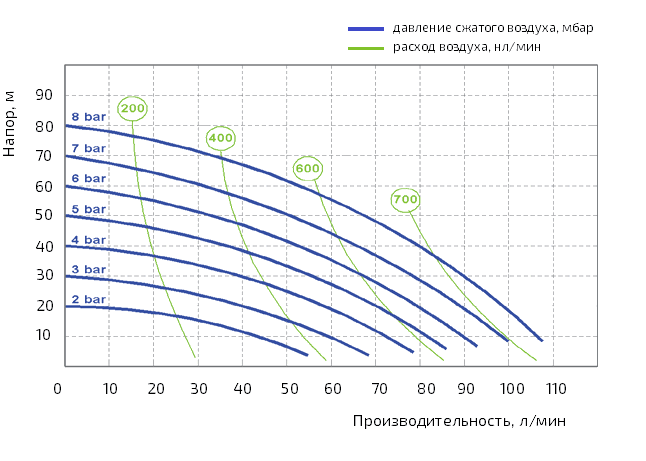

График производительности Seko Duotek AF X0 0100S

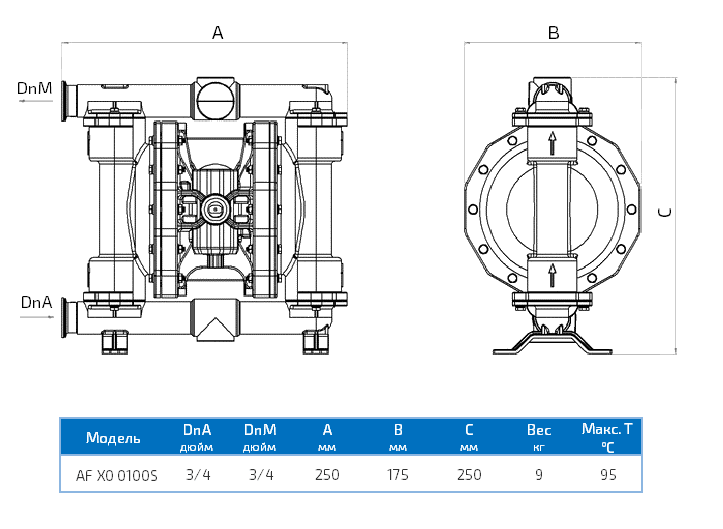

Габаритный чертеж насоса Seko Duotek AF X0 0100S
