Мембранный пневматический насос Tapflo T50

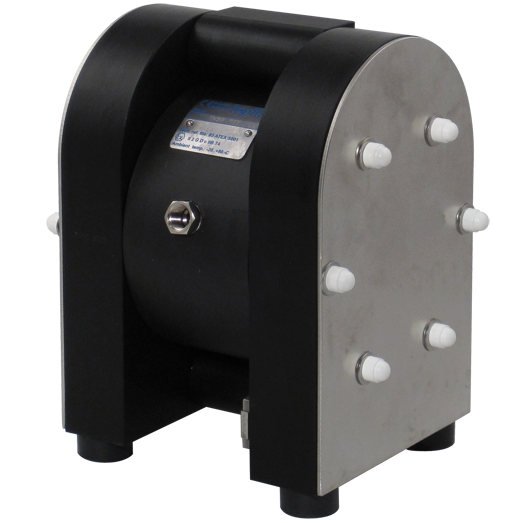

Внешний вид модели Tapflo T50 - версия из полиэтилена

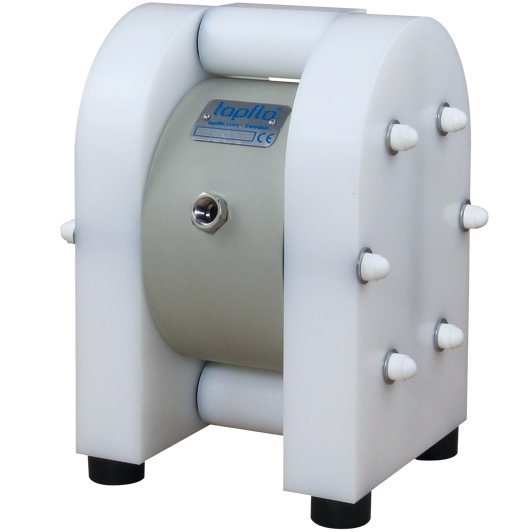

Внешний вид модели Tapflo T50 - версия из тефлона
Мембранный пневматический насос Tapflo T50
Мембранный пневматический насос Tapflo T50
i
Страна производства:
Польша
Макс. расход (м³/час)
3.42
Макс. давление (м.в.ст.)
75
Рабочая точка
2.4 м³/час при 34 м.в.ст.
Макс. вязкость (сСт)
18000
Диаметр твердых включений (мм)
4
Входной патрубок (мм)
15
Выходной патрубок (мм)
15
Воздушный патрубок (мм)
3
ДхШхВ (см)
15х16х24
Вес (кг)
7

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

Описание модели T50


Пневматический мембранный насос Tapflo T50 (родина бренда - Швеция, сборка - Польша) предназначен для перекачивания химически активных жидкостей разной степени вязкости, в том числе с содержанием твердых включений. Насос T50 является копией оригинального немецкого насоса Almatec E 15.

Корпус насоса T50 может быть выполнен из тефлона или полиэтилена. Тефлоновый корпус обладает наивысшей химостойкостью, а полиэтиленовый весьма стоек к повышенному абразиву. Рабочие мембраны насоса могут быть выполнены из Тефлона, а также из каучуков NBR, EPDM. Шариковые обратные клапаны из Тефлона, а также из EPDM, NBR, нержавеющей стали или керамики. Вес 7 кг указан для насоса T50 в тефлоновом корпусе. Насос в корпусе из полиэтилена весит 5 кг.

Производительность насоса T50 от 0,3 до 3,6 м3/час (от 5 до 60 л/мин). Рекомендуется использовать насос только на половину от максимальной производительности, то есть не более 1,8 м3/час. Максимальная вязкость жидкости 18 000 сстокс, но уже при 8000 сстокс производительность насоса уменьшается наполовину. Максимальная высота самовсоса составляет 2 метра по сухому (для стальных шириковых клапанов и мембраны из EPDM) и 8 метров при заполненном всасывающем патрубке. Поскольку на насосе обычно используется мембрана и шарики из тефлона, то высота самовсоса может уменьшиться на 15-40%.

Температура жидкости не должна превышать  +70 °C для насоса из полиэтилена и +100 °C для насоса в корпусе из тефлона. Минимальная температура жидкости не должна быть ниже -20 °C (минус 20 градусов). Давление сжатого воздуха на входе в насос должно быть в диапазоне от 2 до 8 бар. Если будет ниже 2 бар, насос не будет работать, а при давлении свыше 8 бар насос может выйти из строя.

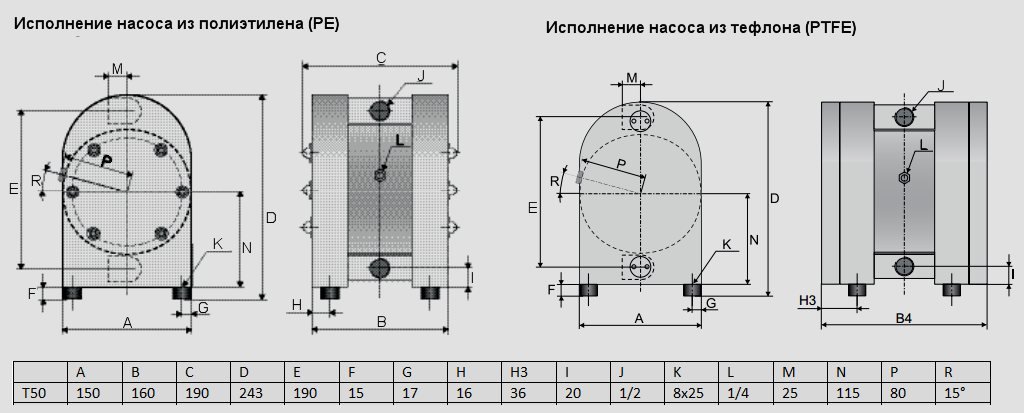

Габаритный чертеж насоса Tapflo T50

Габаритный чертеж насоса Tapflo T50

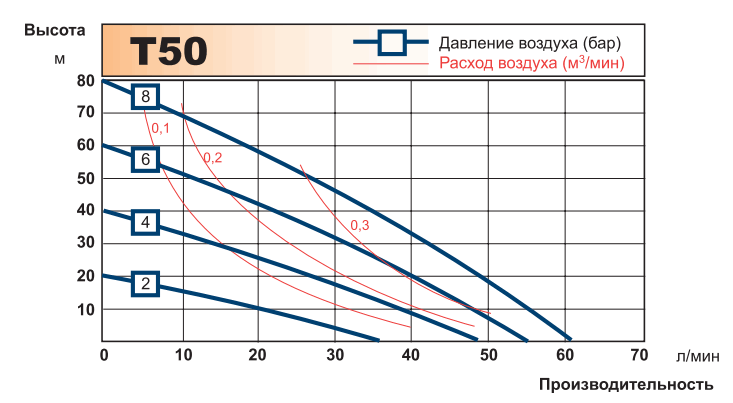

График рабочих характеристик насоса Tapflo T50

График рабочих характеристик насоса Tapflo T50
Пневматический насос T50 приводится в действие не электродвигателем, а энергией сжатого воздуха, получаемого из компрессора. Кривая производительность-напор пневматического насоса зависит от давления сжатого воздуха. На графике ниже показаны несколько кривых насоса TR9 (синего цвета) для давления воздуха от 2 до 8 бар. Красным цветом показаны кривые расхода воздуха (следует смотреть значения в точках пересечения с синими кривыми производительности).
