Мембранный пневматический насос Tapflo TR9

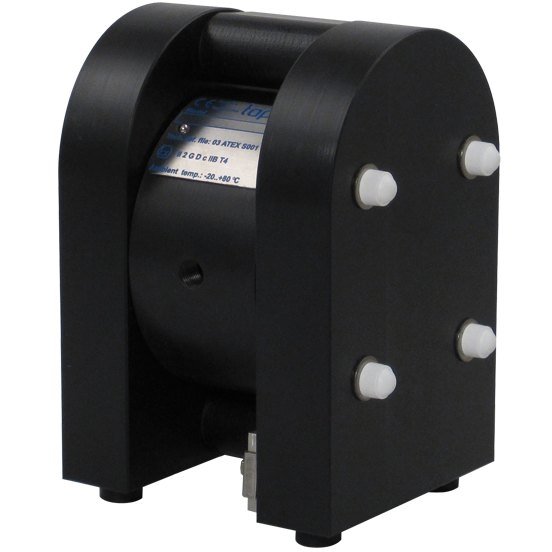

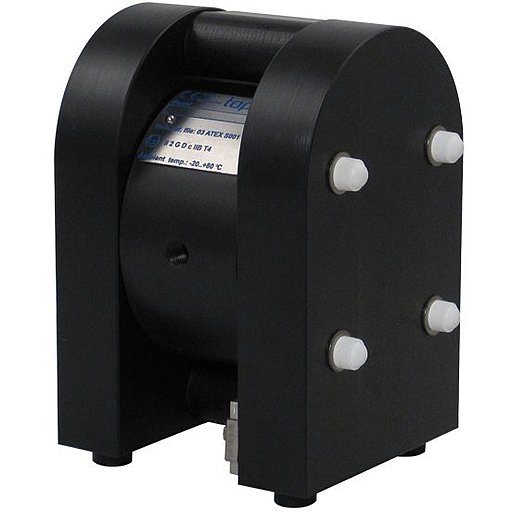

Внешний вид модели Tapflo TR9 - версия из тефлона
Внешний вид модели Tapflo TR9 - версия из тефлона
i
Страна производства:
Польша
Макс. расход (м³/час)
0.69
Макс. давление (м.в.ст.)
75
Макс. вязкость (сстокс)
18000
Диаметр твердых включений (мм)
2
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
3
ДхШхВ (см)
7х9х12
Вес (кг)
1.5
Car

Бесплатная доставка по России

Добавить в заказ

Мембранный пневматический насос Tapflo TR9 – характеристики

Макс. расход (м³/час)
0.69
Макс. давление (м.в.ст.)
75
Макс. вязкость (сстокс)
18000
Диаметр твердых включений (мм)
2
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
3
ДхШхВ (см)
7х9х12
Вес (кг)
1.5

Пневматический мембранный насос Tapflo TR9 (родина бренда - Швеция, сборка - Польша) предназначен для перекачивания химически активных жидкостей разной степени вязкости, в том числе с содержанием твердых включений. Насос TR9 является почти точной копией оригинального немецкого насоса Almatec E 08.

Корпус насоса TR9 может быть выполнен из тефлона или полиэтилена. Тефлоновый корпус обладает наивысшей химостойкостью, а полиэтиленовый весьма стоек к повышенному абразиву. Рабочие мембраны насоса могут быть выполнены из Тефлона, а также из каучука FKM (Viton). Штанговые обратные клапаны из Тефлона, а также из полиэтилена. Вес 1,5 кг указан для насоса TR9 в тефлоновом корпусе. Насос в корпусе из полиэтилена весит 1 кг.

Производительность насоса TR9 от 0,06 до 0,66 м3/час (от 1 до 11 л/мин). Рекомендуется использовать насос только на половину от максимальной производительности, то есть не более 0,33 м3/час. Максимальная вязкость жидкости 18 000 сстокс, но уже при 8000 сстокс производительность насоса уменьшается наполовину. Максимальная высота самовсоса составляет 2 метра по сухому (для стальных шириковых клапанов и мембраны из EPDM) и 8 метров при заполненном всасывающем патрубке. Поскольку на насосе обычно используется мембрана и шарики из тефлона, то высота самовсоса может уменьшиться на 15-40%.

Температура жидкости не должна превышать  +70 °C для насоса из полиэтилена и +100 °C для насоса в корпусе из тефлона. Минимальная температура жидкости не должна быть ниже -20 °C (минус 20 градусов). Давление сжатого воздуха на входе в насос должно быть в диапазоне от 2 до 8 бар. Если будет ниже 2 бар, насос не будет работать, а при давлении свыше 8 бар насос может выйти из строя.

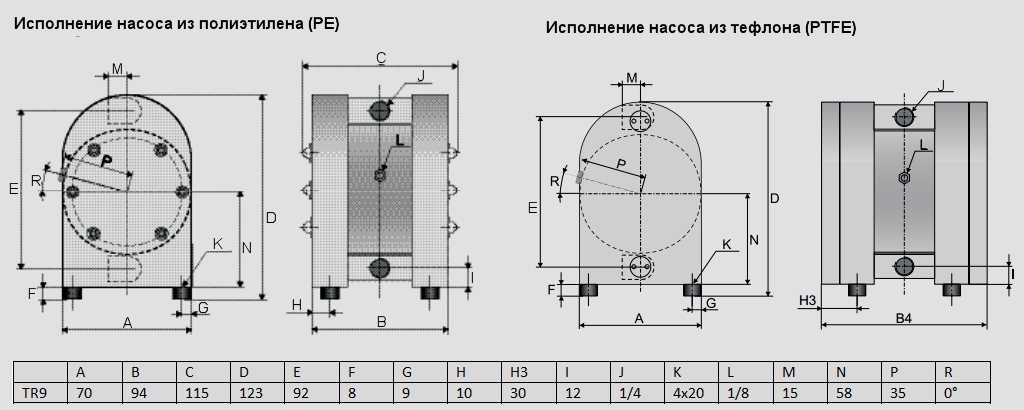

Габаритный чертеж насоса Tapflo TR9

Габаритный чертеж насоса Tapflo TR9

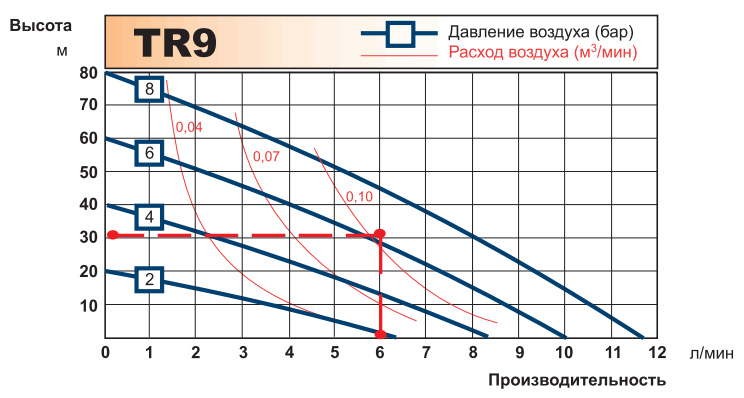

График рабочих характеристик насоса Tapflo TR9

График рабочих характеристик насоса Tapflo TR9
Пневматический насос TR9 приводится в действие не электродвигателем, а энергией сжатого воздуха, получаемого из компрессора. Кривая производительность-напор пневматического насоса зависит от давления сжатого воздуха. На графике ниже показаны несколько кривых насоса TR9 (синего цвета) для давления воздуха от 2 до 8 бар. Красным цветом показаны кривые расхода воздуха (следует смотреть значения в точках пересечения с синими кривыми производительности).

Другие товары из серии «Мембранные насосы Tapflo T»

Мембранный пневматический насос Tapflo TR20
Мембранный пневматический насос Tapflo TR20
i
Макс. расход (м³/час)
1.44
Макс. давление (м.в.ст.)
76
Входной патрубок (мм)
10
Мембранный пневматический насос Tapflo T50
Мембранный пневматический насос Tapflo T50
i
Макс. расход (м³/час)
3.42
Макс. давление (м.в.ст.)
75
Входной патрубок (мм)
15
Мембранный пневматический насос Tapflo T100
Мембранный пневматический насос Tapflo T100
i
Макс. расход (м³/час)
7.2
Макс. давление (м.в.ст.)
75
Входной патрубок (мм)
25
Мембранный пневматический насос Tapflo T200
Мембранный пневматический насос Tapflo T200
i
Макс. расход (м³/час)
18
Макс. давление (м.в.ст.)
75
Входной патрубок (мм)
40
Мембранный пневматический насос Tapflo T400
Мембранный пневматический насос Tapflo T400
i
Макс. расход (м³/час)
33
Макс. давление (м.в.ст.)
75
Входной патрубок (мм)
50
Мембранный пневматический насос Tapflo T800
Мембранный пневматический насос Tapflo T800
i
Макс. расход (м³/час)
48
Макс. давление (м.в.ст.)
76
Входной патрубок (мм)
80

Мембранные насосы Tapflo T - справочная информация

Пневматические мембранные насос Tapflo T (сборка - Польша) относятся к классу "B+" (уровень качества выше среднего). Эта серия из пластика начала выпускаться одновременно с появлением шведской компании Tapflo в 1985 году. В отличие от большинства других производителей шведы использовали для своих насосов более дорогие материалы: полиэтилен и тефлон вместо обычных полипропилена и фторопласта PVDF. Насосы T могут перекачивать совершенно различные жидкости, как очень агрессивные, так и высокоабразивные. Для работы насосов T необходим компрессор. У них нет электродвигателя, они работают за счет энергии сжатого воздуха.

Почему насосы T стали популярны, несмотря на заимствование конструкции?

Насос T принес компании Tapflo широкую известность, несмотря на то, что шведы не сами его придумали, а скопировали конструкцию насоса E немецкой фирмы Almatec. Во многих странах продажи "не пошли", там гораздо лучше продается оригинальный насос, но другие страны, в том числе Россия, лучше приняли именно модель T. На наш взгляд дело в маркетинге и дистрибуции. Хитроумные шведы преуспели в рекламе своей продукции. К тому же они перенесли производство в Польшу, что позволило им продавать насосы T на 15% дешевле оригинального немецкого насоса.

Как соотносятся между собой модели Tapflo и Almatec?

Модель TapfloTR 9  соответствует немецкому насосу Almatec E 08.
Tapflo TR 20 соответствует Almatec E 10.
Tapflo T 50 соответствует Almatec E 15.
Tapflo T 100 соответствует Almatec E 25.
Tapflo T 200 соответствует Almatec E 40.
Tapflo T 400 соответствует Almatec E 50.
Tapflo T 800 соответствует Almatec E 80.

Устройство насосов Tapflo T

Скажем пару слов об особенностях устройства насосов T. По принципу действия они не отличаются от большинства других мембранных пневматических насосов (см. информацию о принципе действия на странице Мембранные пневматические насосы). Шведы гордятся своей конструкцией, в которой меньше деталей, чем у большинства других производителей. И это действительно так, только вот воздушный клапан уж больно сложный. Впрочем, чего не сделаешь ради снижения расхода сжатого воздуха и увеличения энергоэффективности.

Внутреннее устройство насосов Tapflo серии T
Рисунок 1. Внутреннее устройство насоса Tapflo T

Расшифровка полного обозначения насосов Tapflo T

Типовое обозначение насоса TR 9 PTT. Что оно означает?
T - мембранный насос Tapflo. Буква T также может быть дополнена следующими буквами (B - двойное количество мембран, D - бочковое исполнение, F - насос повышенного давления, T - двойные всасывающий и нагнетательный патрубки, X - взрывобезопасное исполнение категории 2G).
R - применение штангового клапана вместо шарикового (только для моделей TR 9 и TR 20).
9 - типоразмер насоса, максимальная производительность литров в минуту.
P - корпус из полиэтилена (T - корпус из тефлона)
T - материал мембраны комбинированный тефлон/EPDM (B - специальный тефлон 170SB для растворителей, E - EPDM, N - NBR, V - FKM).
T - материал шариков обратного клапана тефлон (E - EPDM, K - керамика, N - NBR, S - нержавеющая сталь).

Условия эксплуатации

Температура перекачиваемой жидкости не должна превышать +70 °C для версии из полиэтилена и +100 °C для версии из тефлона.
При этом минимальная температура не должна быть ниже -20 °C (минус 20 градусов).
Вязкость жидкости не должна превышать 18 000 сстокс. Однако при больших значениях вязкости следует учитывать падение производительности насоса (см. рисунок ниже).

График падения производительности насосов Tapflo зависимо от роста вязкости жидкости
Рисунок 2. График падения производительности насосов Tapflo в зависимости от роста вязкости перекачиваемой жидкости.

Поскольку модель T не имеет дополнительного усиления конструкции рекомендуется использовать каждый насос не более чем на 50% от максимальной производительности.
Например, для насоса T100 рекомендуется, чтобы производительность не превышала 50 литров в минуту, а для модели T400 не более 200 литров в минуту.
Каждый насос Tapflo T обладает хорошей самовсасывающей способностью, но чем больше высота самовсоса, тем сильнее падает производительность (см. рисунок ниже).

график падения производительности насосов Tapflo по мере роста высоты самовсоса
Рисунок 3. График падения производительности насосов Tapflo по мере роста высоты самовсоса.

Насосы Tapflo T могут работать совершенно в различных положениях относительно уровня перекачиваемой жидкости (см. рисунок ниже).

Работа насоса Tapflo в различных положениях: с подпором, в режиме самовсоса, в погружной положении
Рисунок 4. Насосы Tapflo могут работать с положительным подпором (слева), то есть когда жидкость поступает в насос самотеком. Этот вариант особенно рекомендуется при работе с вязкими жидкостями. Также насосы могут работать в режиме самовсоса (по центру) или в погружном положении. В последнем случае требуется обеспечить отвод отработанного сжатого воздуха наружу.

Материалы, применяемые при производстве насосов Tapflo T

Корпуса насосов выполняются из полиэтилена (PE) или тефлона (PTFE). Полиэтилен обладает наилучшими свойствами по абразивостойкости (его химостойкость сравнима с полипропиленом), а тефлон имеет наивысшую химическую стойкость среди всех полимеров.

Наиболее распространенные в применении мембраны изготавливаются из комбинированного материала Тефлон/EPDM. Если нет потребности в высокой химостойкости, можно выбрать более недорогие мембраны из EPDM или NBR. Также выпускаются мембраны из специального тефлона 170SB, который обладает повышенной стойкостью к растворителям или из FKM (Viton).

Многослойность структуры мембран Tapflo обеспечивает удобство их замены и длительный срок эксплуатации.
Рисунок 5. Многослойность структуры мембран Tapflo обеспечивает удобство их замены и длительный срок эксплуатации.

Прочие элементы насоса выбираются сообразно выбранным материалам корпуса и мембраны. Например, шариковые клапаны обычно выбираются тефлоновые или из нержавеющей стали (когда нужно обеспечить высокую абразивостойкость и улучшенную работу с вязкими жидкостями, повысить высотку самовсоса). Воздушный распределительный клапан обычно изготавливается из латуни. Он контактирует только со сжатым воздухом, поэтому если воздух чистый, то латуни вполне достаточно. В ряде случаев воздушный клапан может быть изготовлен из полиэтилена или нержавеющей стали AISI 316.

Различные материалы исполнения воздушного клапана насосов T: латунь, полиэтилен, нержавеющая сталь.
Рисунок 6. Различные материалы исполнения воздушного клапана насосов T: (1) - латунь, (2) - полиэтилен, (3) нержавеющая сталь. Полиэтилен и нержавеющую сталь имеет смысл использовать только при загрязнении сжатого воздуха, поступающего в насос.

Сборка насоса Tapflo T (видео)

Напоследок предлагаем посмотреть видео сборки насоса Tapflo серии T. Такая потребность возникнет при проведении технического обслуживания (замены мембран, чистки внутренних элементов).


Начиная с 1-й секунды видео показана установка уплотнительных колец в центральное отверстие насоса для установки вала. Непростое занятие, если без предварительной тренировки.
На 1 минуте и 48 секундах механик вставляет вал насоса.
С 1:59 показана сборка воздушного клапана.
С 3:11 показана установка воздушного клапана в насос.
С 3:53 показана установка мембраны на вал. Благодаря специальной закручивающейся втулке сделать это очень просто, здесь можно снять шляпу перед шведами.
С 5:01 показана установка обратного клапана. Без молотка не обошелся даже шведский механик. Впрочем, установка клапанов не очень сложна.
С 6:50 показано соединение боковых крышек к центральной части корпуса.
С 7:34 показано соединение поворотных патрубков к боковым крышкам насоса. Тех самых патрубков, от которых отказались немцы Almatec.
К 8:52 основная сборка насоса закончена.
С 8:52 и до конца происходит стягивание конструкции болтами для обеспечения жесткости конструкции.

Можно похвалить шведов за подготовку такого видео. При некоторой тренировке сборка-разборка насосов не является особо сложным занятием.
