Описание модели 50WQ9-22-2.2QG
Канализационный насос Fancy 50WQ9-22-2.2QG – это центробежный погружной насос в корпусе из чугуна с режущим механизмом. Насос позволяет откачивать сточную, грязную воду с содержанием взвешенных твердых и волокнистых частиц. Глубина погружения насоса до 5 метров.
Производительность насоса колеблется от 0,1 до 30 м3/час (1,7 – 500 л/мин), напор от 12,5 до 27 м.в.ст.При этом оптимальная рабочая точка 9 м3/час (150 л/мин) при давлении 22 м.в.ст.
Напорный патрубок диаметром 2", резьба. Диаметр твердых включений 10 мм.
Приводом насоса служит трехфазный двигатель 380 В - 50 Гц, 2900 об/мин - 2Р, мощностью 2,2 кВт.
Кабель электропитания длиной 8 метров.

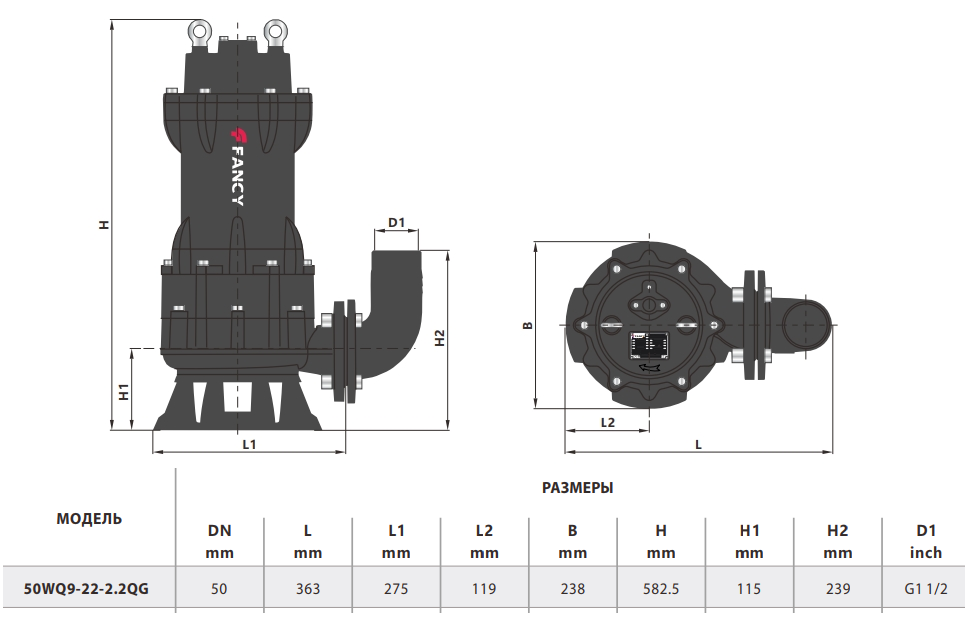

Габаритный чертеж модели Fancy 50WQ9-22-2.2QG
Условия эксплуатации
- Максимальная глубина погружения насосов: 5 метров.
- Максимальная температура перекачиваемой воды: +40 ºС.
- Кислотность жидкости: pH 4-10.
- Плотность жидкости: не более 1200 кг/м3.
- Массовая доля механических примесей: не более 2%.
- Длина кабеля: 8 метров. Минимальный уровень откачиваемой жидкости должен быть на уровне половины корпуса электродвигателя
Материалы конструкции
| 1. Крышка двигателя – чугун | 8. Корпус насоса – чугун |
| 2. Тепловая защита | 9. Импеллер – сплав 48HR |
| 3. Статор – кремниевая медь | 10. Режущий механизм - сплав 48HR |
| 4. Корпус двигателя - чугун | 11. Основание – чугун |
| 5. Вал – SUS304 | 12. Механическое уплотнение – SiC |
| 6. Шариковый подшипник | 13. Выходной патрубок - чугун |
| 7. Камера - чугун |
