Описание модели 80WQ43-13-3QG
Канализационный насос Fancy 80WQ43-13-3QG – это центробежный погружной насос в корпусе из чугуна с режущим механизмом. Насос позволяет откачивать сточную, грязную воду с содержанием взвешенных твердых и волокнистых частиц. Глубина погружения насоса до 5 метров.
Производительность насоса колеблется от 0,1 до 75 м3/час (1,7 – 1250 л/мин), напор от 5,5 до 25 м.в.ст.
При этом оптимальная рабочая точка 43 м3/час (716,7 л/мин) при давлении 13 м.в.ст.
Напорный патрубок диаметром 3", резьба. Диаметр твердых включений 20 мм.
Приводом насоса служит трехфазный двигатель 380 В - 50 Гц, 2900 об/мин - 2Р, мощностью 3 кВт.
Кабель электропитания длиной 8 метров.

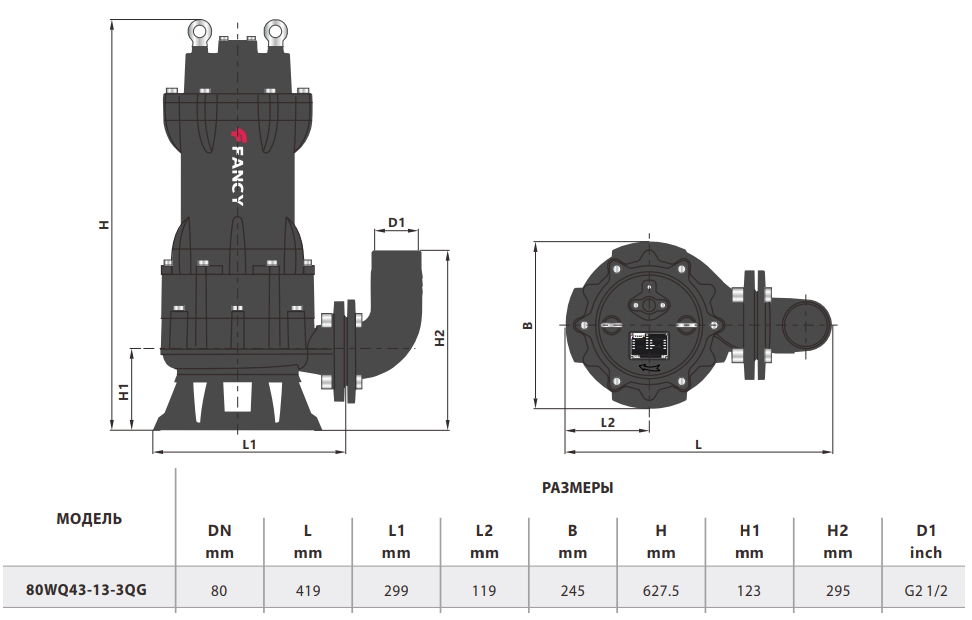

Габаритный чертеж модели Fancy 80WQ43-13-3QG
Условия эксплуатации
- Максимальная глубина погружения насосов: 5 метров.
- Максимальная температура перекачиваемой воды: +40 ºС.
- Кислотность жидкости: pH 4-10.
- Плотность жидкости: не более 1200 кг/м3.
- Массовая доля механических примесей: не более 2%.
- Длина кабеля: 8 метров. Минимальный уровень откачиваемой жидкости должен быть на уровне половины корпуса электродвигателя
Материалы конструкции
| 1. Крышка двигателя – чугун | 8. Корпус насоса – чугун |
| 2. Тепловая защита | 9. Импеллер – сплав 48HR |
| 3. Статор – кремниевая медь | 10. Режущий механизм - сплав 48HR |
| 4. Корпус двигателя - чугун | 11. Основание – чугун |
| 5. Вал – SUS304 | 12. Механическое уплотнение – SiC |
| 6. Шариковый подшипник | 13. Выходной патрубок - чугун |
| 7. Камера - чугун |
