Описание модели CDLF 4-22

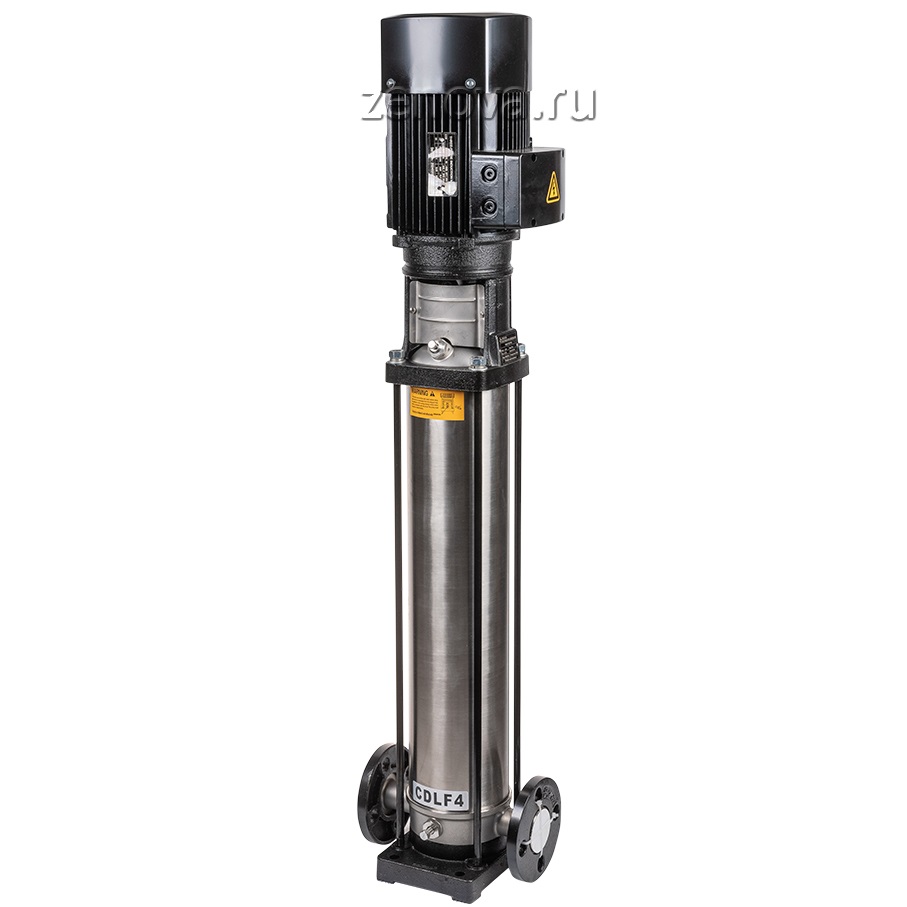

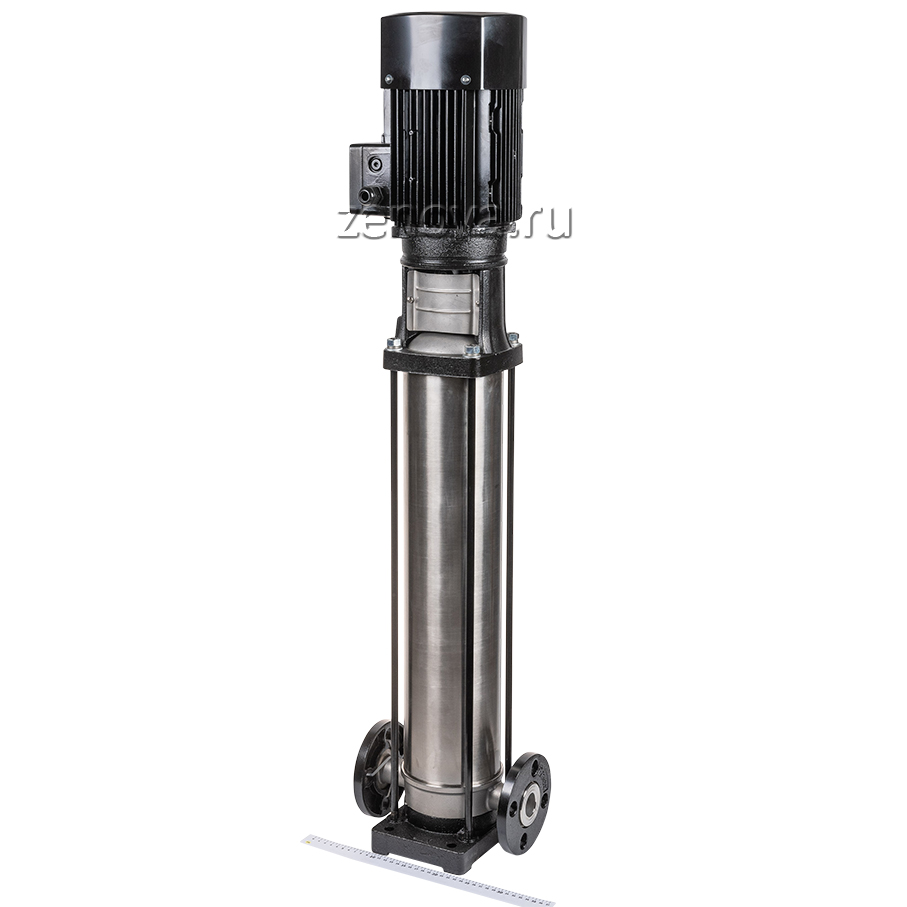

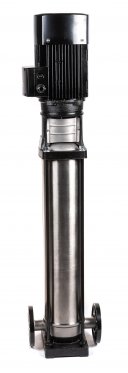

Насос Zenova CDLF 4-22 - вертикальный многоступенчатый насос высокого давления, который производится на современном заводе в Китае и продается в России под нашей собственной маркой Zenova. Насос имеет 22 рабочие ступени. Патрубки насоса одинакового диаметра 32 мм, расположены на одной линии. Голова насоса выполнена из чугуна, внутренние части, контактирующие с водой, изготовлены из нержавеющей стали AISI 304. Модель предназначена для перекачивания чистой жидкости без твердых частиц, подходящей для нержавеющей стали.

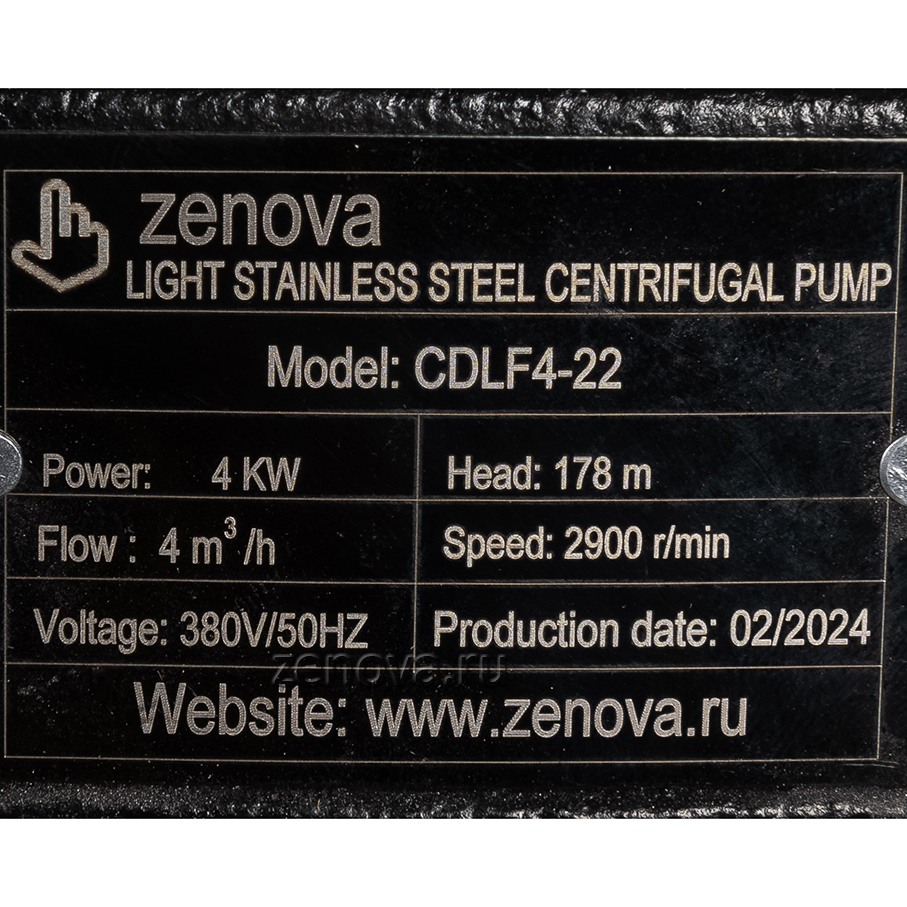

Производительность насоса от 1,5 до 7 м3/час (от 25 до 116,7 л/мин.), напор до 211 м.вод.ст. Оптимальная рабочая точка производительности 4 м3/ч (66,7 л/мин) при давлении 178 м.вод.ст.

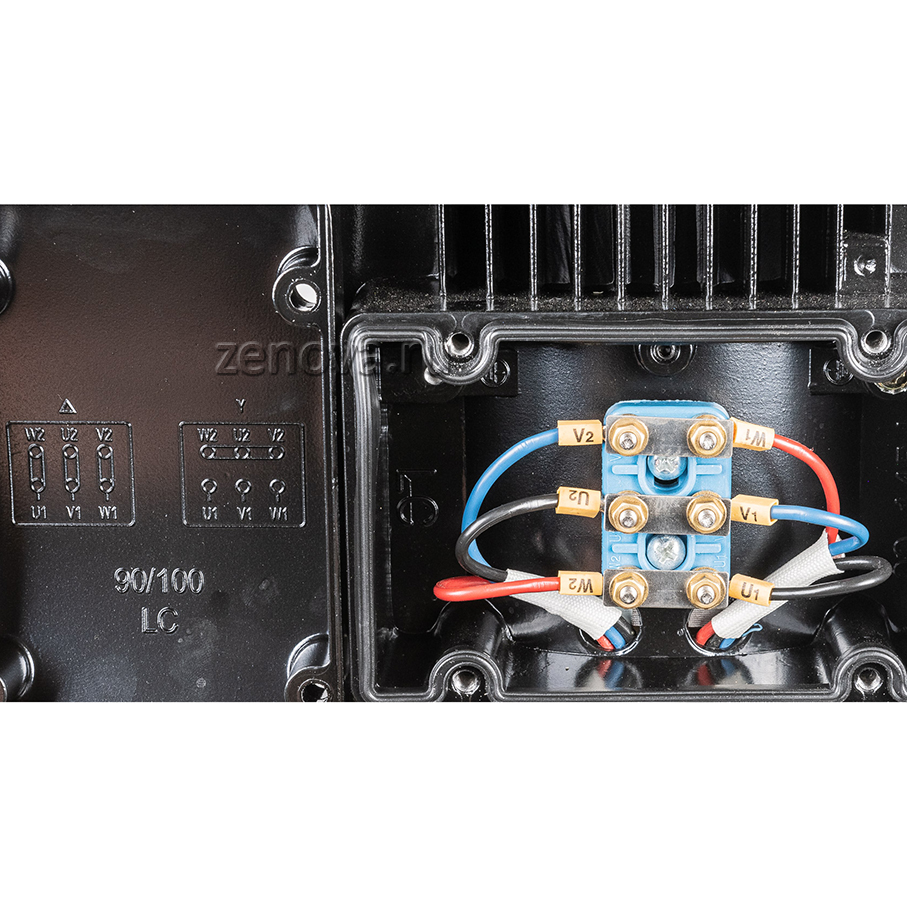

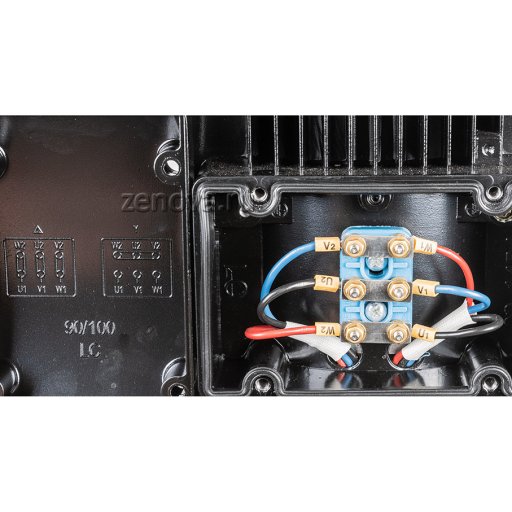

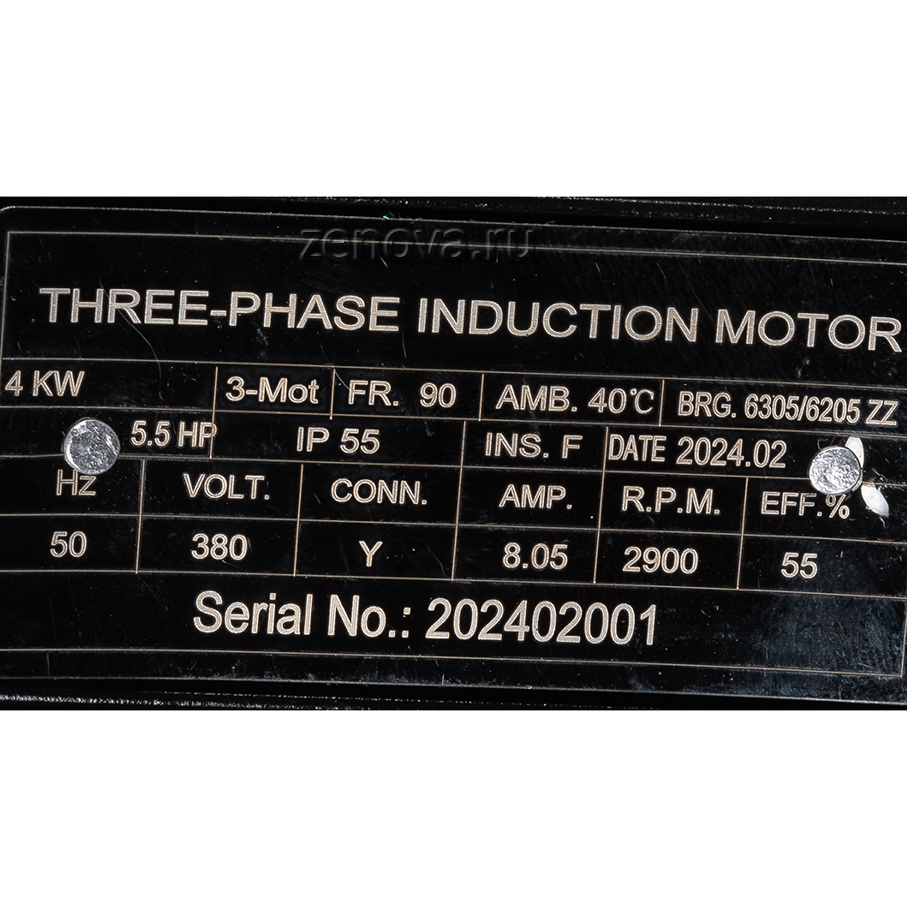

Насос оборудован трехфазным двигателем 380 В, 50 Гц, 2900 об/мин, номинальная мощность двигателя 4 кВт.
Конструкция и материалы насоса
Выходной вал двигателя соединяется с валом насоса через муфту. Насос состоит из рабочих ступеней (рабочее колесо, диффузор), установленных в цилиндрический корпус и соединенных при помощи стяжных болтов совместно с основанием или плитой и головой насоса. В основании имеются входной и выходной патрубки, расположенные на одной оси.
Ограничения по эксплуатации
- Температура жидкости: от -15°С до +110°С;
- Температура окружающей среды: не более +40°С;
- Высота над уровнем моря: до 1000 м.
Сфера применения
- водоснабжение;
- системы кондиционирования воздуха;
- системы охлаждения и циркуляции воды;
- системы водоочистки, фильтрации, водоподготовки;
- системы орошения;
- противопожарные установки;
- установки повышения давления.

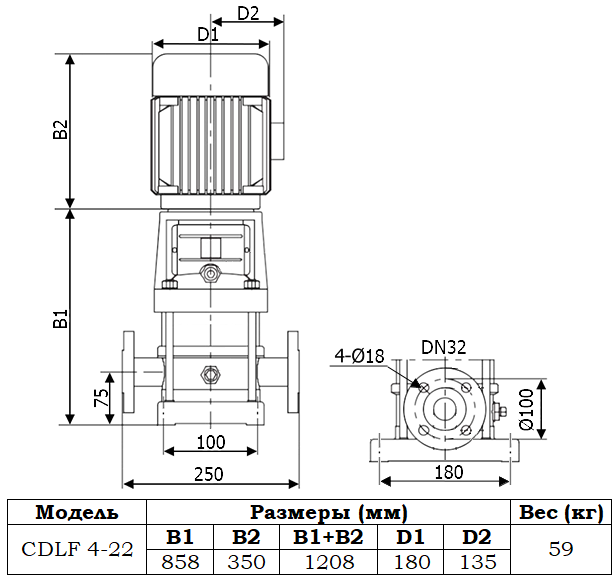

Габаритный чертеж модели Zenova CDLF 4-22
