Водокольцевой вакуумный насос Elmo Rietschle 2BV3 151_220

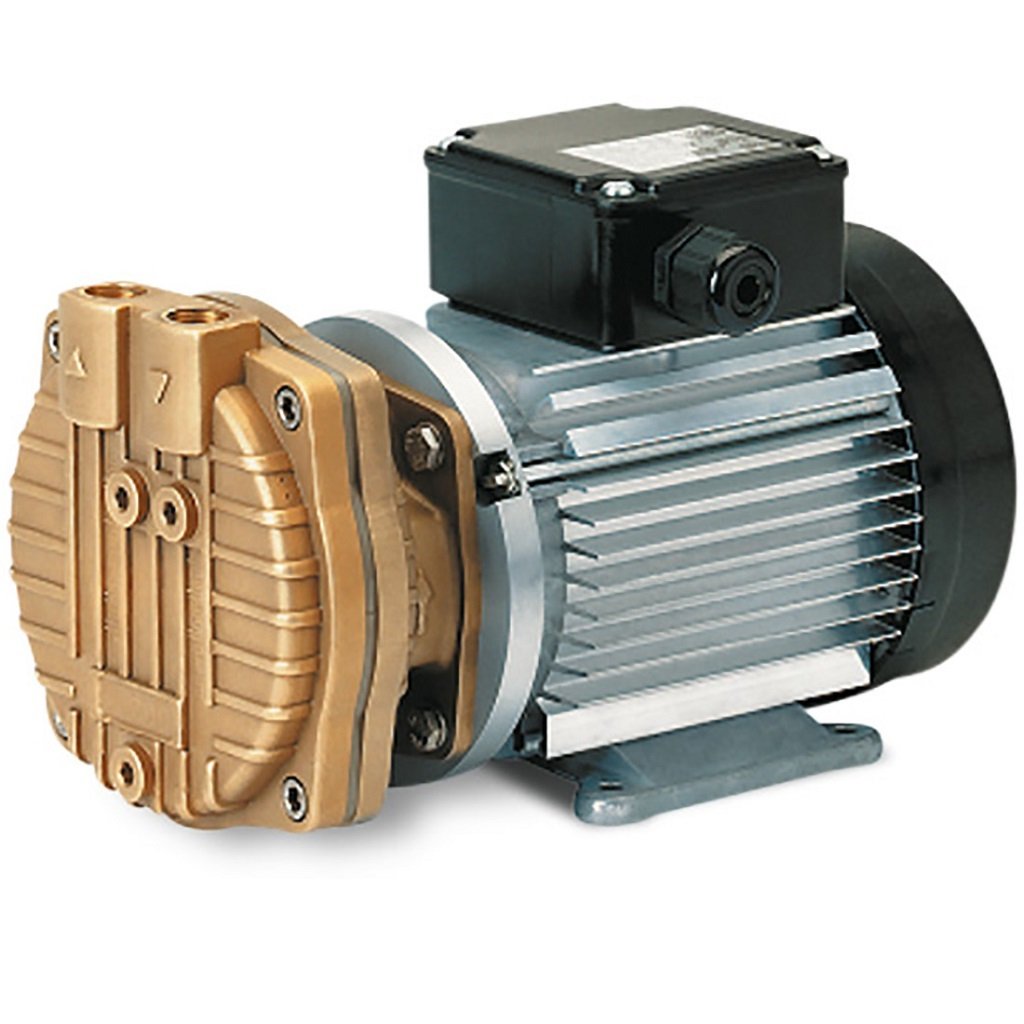

Внешний вид модели 2BV3 151_220
Водокольцевой вакуумный насос Elmo Rietschle 2BV3 151_220
i
Страна производства:
Германия
Код товара
342020
Макс. расход
10
Мин. остаточное давление?

Показывает насколько вакуумный насос способен уменьшить давление в вакуумируемой линии по сравнению с атмосферным. Чем больше воздуха из вакуумируемой линии способен откачать насос (относительно ее объема), тем  меньше будет значение в мбар и тем ближе остаточное давление приблизится к абсолютному вакууму.

Для понимания: обычное атмосферное давление приблизительно равно 1000 мбар. Абсолютный вакуум равен 0 мбар.

Например, если остаточное давление для насоса равно 100 мбар, значит насос сможет снизить давление в линии на 900 мбар. Внутри останется  100 мбар давления (приблизительно 10% от атмосферного давления).

Если остаточное давление для насоса равно 1 мбар, значит насос может снизить давление на 999 мбар и в вакуумируемой линии останется 1 мбар или 0,1% атмосферного давления.

Насосы низкого вакуума способы создавать остаточное давление от 1 до 250 мбар.
Форвакуумные насосы могут создавать создавать остаточное давление от 0,01 до 1 мбар.

На практике способность насоса достигать заявленного остаточного давления зависит не только от него самого, но от разных факторов. Прежде всего от герметичности вакуумируемой линии. Если она не совсем герметична и воздух снаружи способен проникать внутрь нее (происходят так называемые натекания воздуха), то реальное остаточное давление будет выше заявленного. Например, при заявленных 1 мбар остаточного давления по факту можете получить 20 мбар из-за натеканий.

33
Мощность (кВт)
0.3
Напряжение (В)
220
Уровень шума (дБ)
55
Расход сервисной жидкости (л/мин)
1.3
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней  резьбы (мм)
Реальный диаметр
наружной резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

3/8
Выходной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

3/8
ДхШхВ (см)
27х18х18
Вес (кг)
9
Цена по запросу
Цена по запросу

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Загружаем аксессуары…

Описание модели 2BV3 151_220


Водокольцевой вакуумный насос Elmo Rietschle 2BV3 151_220 (Германия) служит для удаления воздуха и парогазовых смесей из закрытого объёма до остаточного вакуума 33 мбар АБС (97 % вакуума). Это самый компактный в своем роде моноблочный промышленный насос, он характеризуется низким расходом воды и экономным энергопотреблением, используется для решения задач, где требуется минимальная всасывающая способность в минимальном пространстве.

Насос рассчитан на непрерывную эксплуатацию и высокие нагрузки, оснащен портом защиты от кавитации.
Он нечувствителен к воздушному конденсату, накипи, пыли, частицам грязи.
Базовые материалы исполнения:
Корпуса и импеллер - алюминиевая бронза
Распределительный диск - нержавеющая сталь
Подшипники и вал - нержавеющая сталь
Уплотнение вала - механическое, угольный графит/карбид кремния

Производительность насоса 10 - 11 м3/ч (до 183 л/мин), остаточный вакуум 33 мбар.
Условный проход патрубков вход/выход G3/8"
Номинальный расход рабочей жидкости 1,3 л/мин, максимальный расход 3,3 л/мин, объем 0,2 л.
Диаметр порта подачи жидкости G1/8"

Приводом насоса служит асинхронный двигатель производства фирмы Siemens:
напряжение 220 В, 1 фаза, частота 50 Гц, мощность 0,3 кВт.
Допустимые отклонения: напряжение ±5 %, частота  ±2 %
Эксплуатационный коэффициент SF = 1,65
Класс защиты IP54, изоляция класса F.
Уровень шума 55 дБ, допуск ± 3 дБ(A)

Условия эксплуатации насоса
Температура перекачиваемых газов/паров до +110 °С *
*при температуре > 80 °С потребуется увеличение расхода рабочей жидкости и использование последовательного конденсатора.
Температура окружающей среды: допустимая от +5 °С до +40 °С, номинальная +20 °С
Температура рабочей жидкости: допустимая от +5 °С до +40 °С, номинальная +15 °С
рН жидкости 6,5 до 9,5, без твердых материалов
Высота над уровнем моря 1000 м
Уровень механической вибрации v eff = 4,5 мм/с

Насос поставляется полностью в сборе, на заводских табличках представлена информация об эксплуатационных характеристиках.

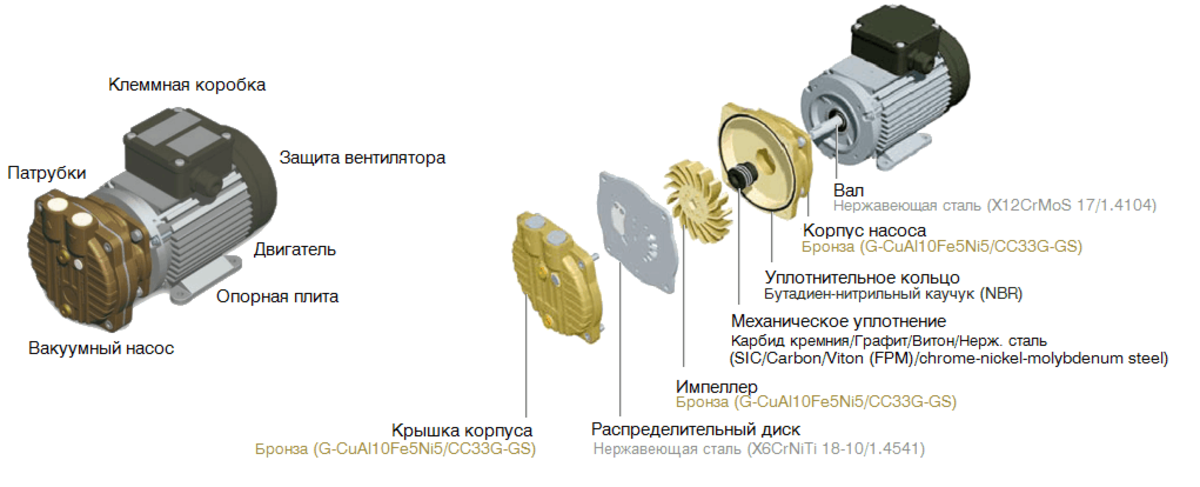

Схема конструкции и материалы исполнения
Схема конструкции вакуумного насоса Elmo Rietschle 2BV3




Дополнительные аксессуары

  • Сепаратор отработанной жидкости
  • Соединительные фланцы и контрфланцы
  • Эжектор

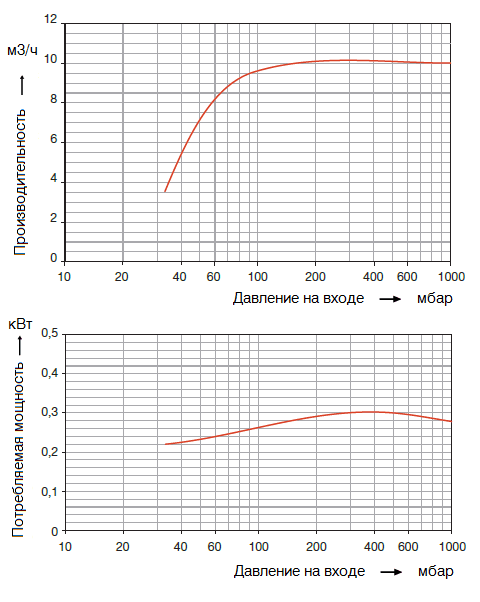

Графики рабочих характеристик Elmo Rietschle 2BV3 151_220

Графики рабочих характеристик Elmo Rietschle 2BV3 151_220

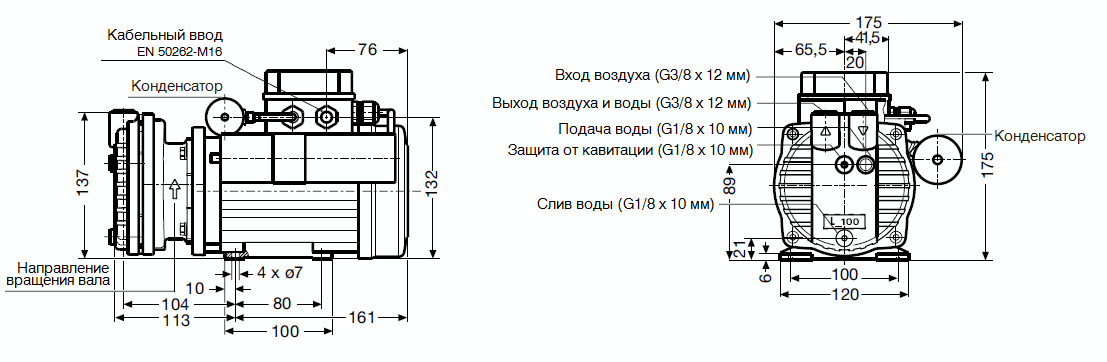

Габаритный чертеж насоса Elmo Rietschle 2BV3 151_220

Габаритный чертеж насоса Elmo Rietschle 2BV3 151_220
