Водокольцевой вакуумный насос Elmo Rietschle 2BV3 151_380

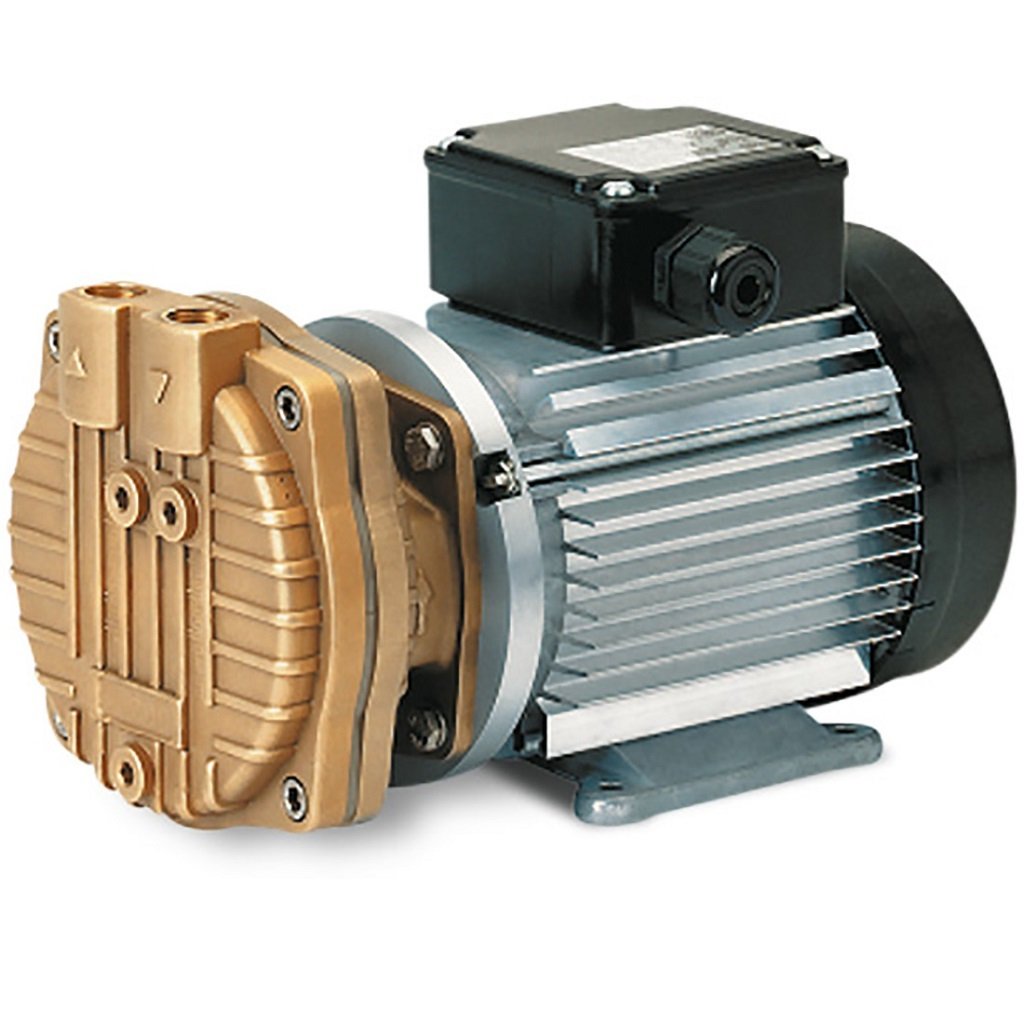

Внешний вид модели 2BV3 151_380
Водокольцевой вакуумный насос Elmo Rietschle 2BV3 151_380
i
Страна производства:
Германия
Код товара
342010
Макс. расход
10
Мин. остаточное давление (мбар) ?

Показывает насколько вакуумный насос способен уменьшить давление в вакуумируемой линии по сравнению с атмосферным. Чем больше воздуха из вакуумируемой линии способен откачать насос (относительно ее объема), тем  меньше будет значение в мбар и тем ближе остаточное давление приблизится к абсолютному вакууму.

Для понимания: обычное атмосферное давление приблизительно равно 1000 мбар. Абсолютный вакуум равен 0 мбар.

Например, если остаточное давление для насоса равно 100 мбар, значит насос сможет снизить давление в линии на 900 мбар. Внутри останется  100 мбар давления (приблизительно 10% от атмосферного давления).

Если остаточное давление для насоса равно 1 мбар, значит насос может снизить давление на 999 мбар и в вакуумируемой линии останется 1 мбар или 0,1% атмосферного давления.

Насосы низкого вакуума способы создавать остаточное давление от 1 до 250 мбар.
Форвакуумные насосы могут создавать создавать остаточное давление от 0,01 до 1 мбар.

На практике способность насоса достигать заявленного остаточного давления зависит не только от него самого, но от разных факторов. Прежде всего от герметичности вакуумируемой линии. Если она не совсем герметична и воздух снаружи способен проникать внутрь нее (происходят так называемые натекания воздуха), то реальное остаточное давление будет выше заявленного. Например, при заявленных 1 мбар остаточного давления по факту можете получить 20 мбар из-за натеканий.

33
Мощность (кВт)
0.3
Напряжение (В)
380
Уровень шума (дБ)
55
Расход сервисной жидкости (л/мин)
1.3
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100105,8108
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

3/8
Выходной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100105,8108
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

3/8
ДхШхВ (см)
26х13х16
Вес (кг)
8.5
Цена по запросу
Цена по запросу

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Загружаем аксессуары…

Сравнение с аналогами

Текущий товар

Водокольцевой вакуумный насос Elmo Rietschle 2BV3 151_380

Водокольцевой вакуумный насос Elmo Rietschle 2BV3 151_380

Наличие
Цена
Цена по запросу
Страна производства
Германия
Макс. расход
10
Мин. остаточное давление (мбар)
33
Мощность (кВт)
0.3
Напряжение (В)
380
Уровень шума (дБ)
55
Расход сервисной жидкости (л/мин)
1.3
Входной патрубок (дюйм)
3/8
Выходной патрубок (дюйм)
3/8
ДхШхВ (см)
26х13х16
Вес (кг)
8.5

Аналог 1

Водокольцевой вакуумный насос Yulo SK-0.15

Водокольцевой вакуумный насос Yulo SK-0.15

На складе 3 шт.
Цена:42 697 ₽
Страна производства:Китай
Макс. расход:9
Мин. остаточное давление (мбар):33
Мощность (кВт):0.55
Напряжение (В):380
Уровень шума (дБ):72
Расход сервисной жидкости (л/мин):6
Входной патрубок (дюйм):1/2
Выходной патрубок (дюйм):1/2
ДхШхВ (см):32х16х21
Вес (кг):14

Описание модели 2BV3 151_380


Водокольцевой вакуумный насос Elmo Rietschle 2BV3 151_380 (Германия) служит для удаления воздуха и парогазовых смесей из закрытого объёма до остаточного вакуума 33 мбар АБС (97 % вакуума). Это самый компактный в своем роде моноблочный промышленный насос, он характеризуется низким расходом воды и экономным энергопотреблением, используется для решения задач, где требуется минимальная всасывающая способность в минимальном пространстве.

Насос рассчитан на непрерывную эксплуатацию и высокие нагрузки, оснащен портом защиты от кавитации.
Он нечувствителен к воздушному конденсату, накипи, пыли, частицам грязи.
Базовые материалы исполнения:
Корпуса и импеллер - алюминиевая бронза
Распределительный диск - нержавеющая сталь
Подшипники и вал - нержавеющая сталь
Уплотнение вала - механическое, угольный графит/карбид кремния

Производительность насоса 10 - 11 м3/ч (до 183 л/мин), остаточный вакуум 33 мбар.
Условный проход патрубков вход/выход G3/8"
Номинальный расход рабочей жидкости 1,3 л/мин, максимальный расход 3,3 л/мин, объем 0,2 л.
Диаметр порта подачи жидкости G1/8"

Приводом насоса служит асинхронный двигатель производства фирмы Siemens:
напряжение 220 В/380 В (Δ /Y), 3 фазы, частота 50 Гц, мощность 0,3 кВт.
Допустимые отклонения: напряжение ±5 %, частота  ±2 %
Эксплуатационный коэффициент SF = 1,33
Класс защиты IP54, изоляция класса F.
Уровень шума 55 дБ, допуск ± 3 дБ(A)

Условия эксплуатации насоса
Температура перекачиваемых газов/паров до +110 °С *
*при температуре > 80 °С потребуется увеличение расхода рабочей жидкости и использование последовательного конденсатора.
Температура окружающей среды: допустимая от +5 °С до +40 °С, номинальная +20 °С
Температура рабочей жидкости: допустимая от +5 °С до +40 °С, номинальная +15 °С
рН жидкости 6,5 до 9,5, без твердых материалов
Высота над уровнем моря 1000 м
Уровень механической вибрации v eff = 4,5 мм/с

Насос поставляется полностью в сборе, на заводских табличках представлена информация об эксплуатационных характеристиках.

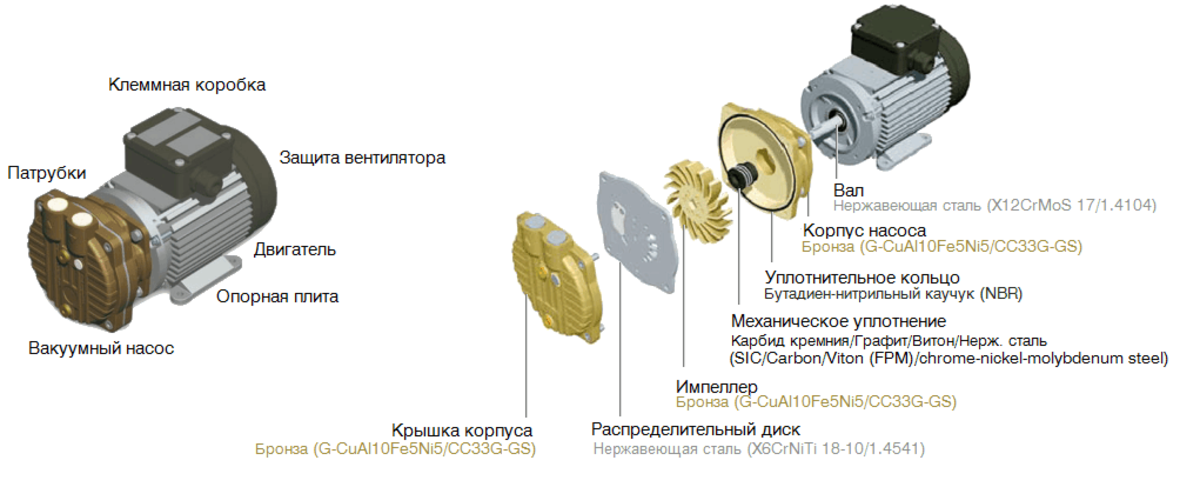

Схема конструкции и материалы исполнения
Схема конструкции вакуумного насоса Elmo Rietschle 2BV3




Дополнительные аксессуары

  • Сепаратор отработанной жидкости
  • Соединительные фланцы и контрфланцы
  • Эжектор

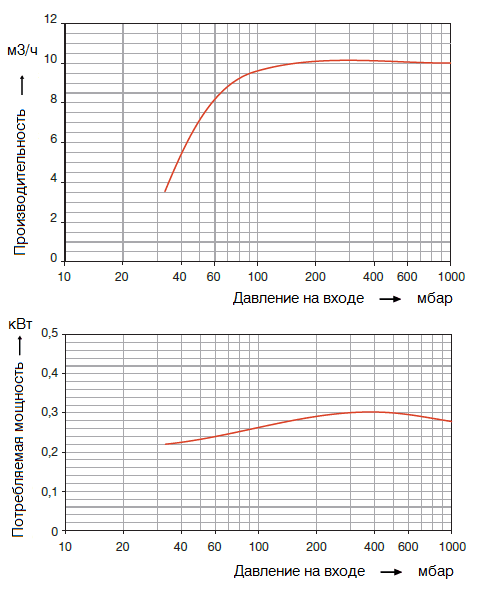

Графики рабочих характеристик Elmo Rietschle 2BV3 151_380

Графики рабочих характеристик Elmo Rietschle 2BV3 151_380

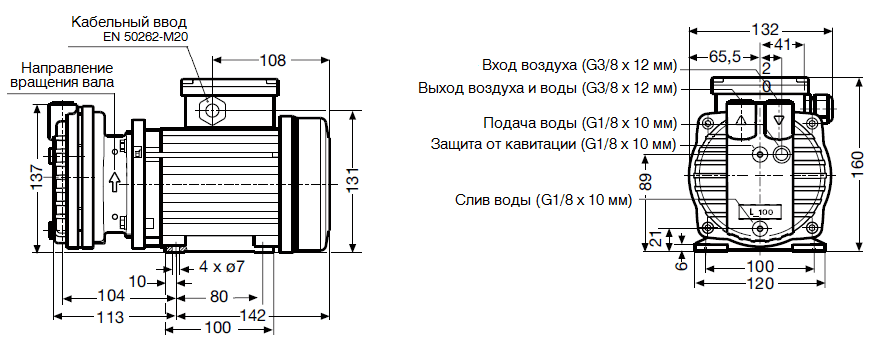

Габаритный чертеж насоса Elmo Rietschle 2BV3 151_380

Габаритный чертеж насоса Elmo Rietschle 2BV3 151_380
