Моноблочный водокольцевой вакуумный насос SL Vacuum SKA-AS 2060 (колесо AISI 304)

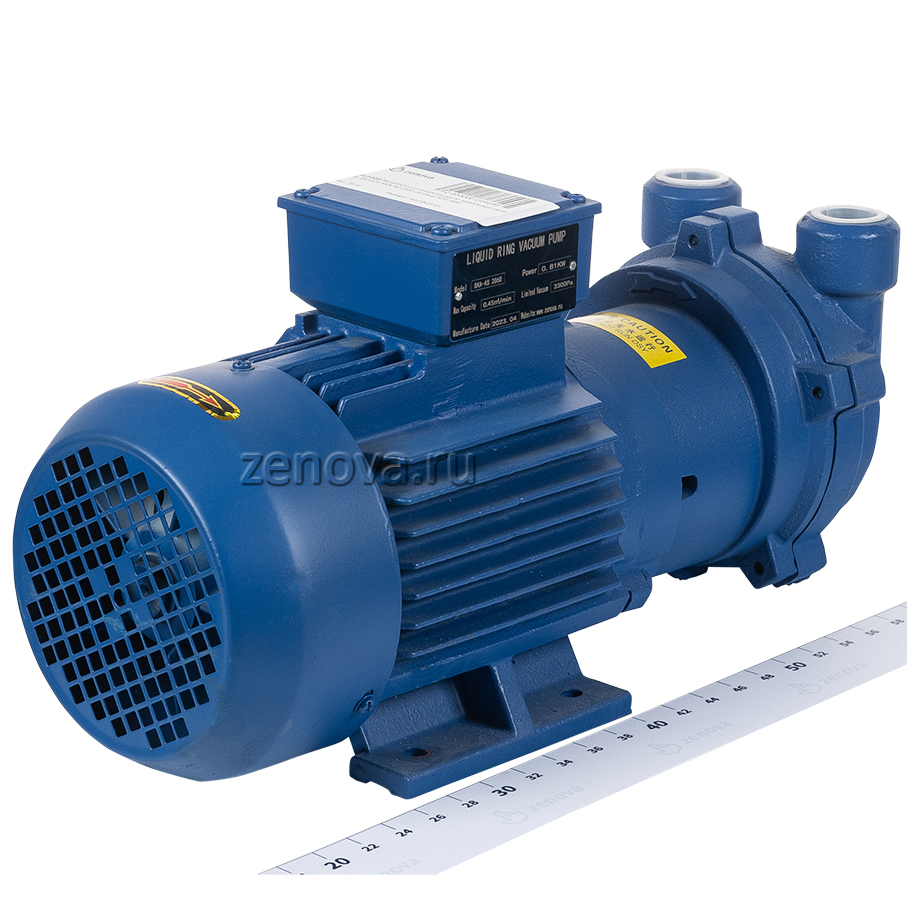

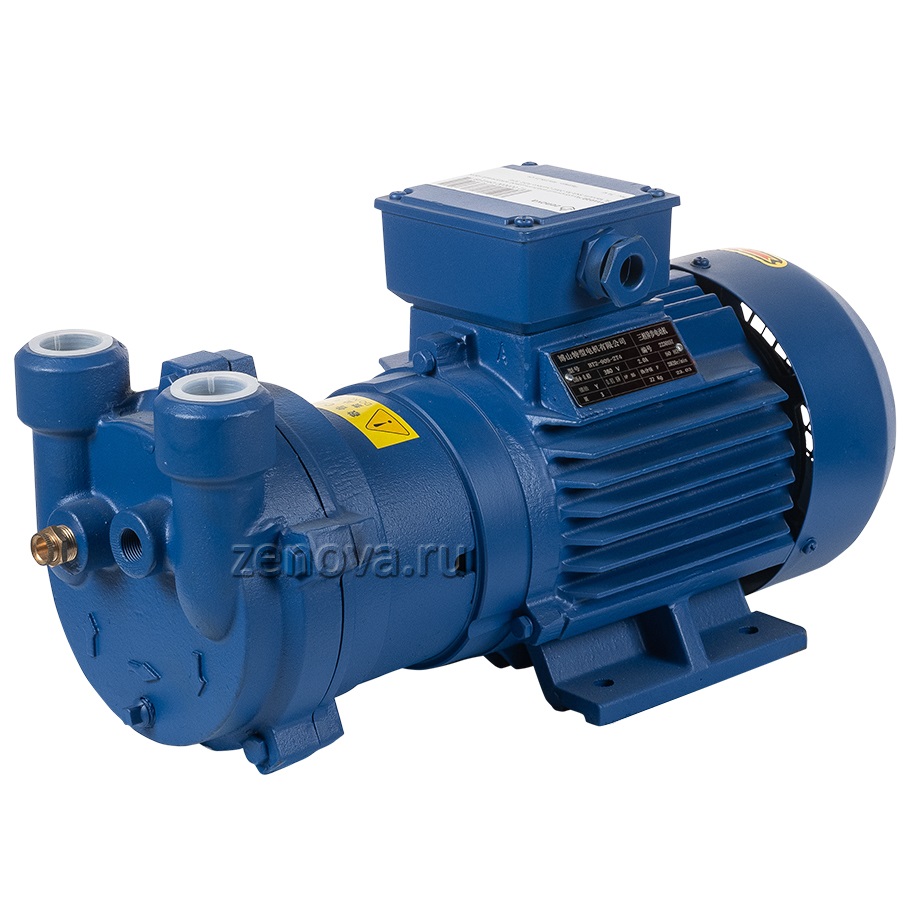

Внешний вид насоса SL Vacuum SKA-AS 2060 (колесо AISI 304)
Внешний вид насоса SL Vacuum SKA-AS 2060 (колесо AISI 304)
Устройство водокольцевого насоса
3D-фото Моноблочный водокольцевой вакуумный насос SL Vacuum SKA-AS 2060 (колесо AISI 304)
3D
Моноблочный водокольцевой вакуумный насос SL Vacuum SKA-AS 2060 (колесо AISI 304)
На складе более 3 шт.
★★★★★
★★★★★
★★★★★
i
Страна производства:
Китай
Код товара
411020
Макс. расход
27
Мин. остаточное давление?

Показывает насколько вакуумный насос способен уменьшить давление в вакуумируемой линии по сравнению с атмосферным. Чем больше воздуха из вакуумируемой линии способен откачать насос (относительно ее объема), тем  меньше будет значение в мбар и тем ближе остаточное давление приблизится к абсолютному вакууму.

Для понимания: обычное атмосферное давление приблизительно равно 1000 мбар. Абсолютный вакуум равен 0 мбар.

Например, если остаточное давление для насоса равно 100 мбар, значит насос сможет снизить давление в линии на 900 мбар. Внутри останется  100 мбар давления (приблизительно 10% от атмосферного давления).

Если остаточное давление для насоса равно 1 мбар, значит насос может снизить давление на 999 мбар и в вакуумируемой линии останется 1 мбар или 0,1% атмосферного давления.

Насосы низкого вакуума способы создавать остаточное давление от 1 до 250 мбар.
Форвакуумные насосы могут создавать создавать остаточное давление от 0,01 до 1 мбар.

На практике способность насоса достигать заявленного остаточного давления зависит не только от него самого, но от разных факторов. Прежде всего от герметичности вакуумируемой линии. Если она не совсем герметична и воздух снаружи способен проникать внутрь нее (происходят так называемые натекания воздуха), то реальное остаточное давление будет выше заявленного. Например, при заявленных 1 мбар остаточного давления по факту можете получить 20 мбар из-за натеканий.

33
Мощность (кВт)
0.81
Обороты в минуту
2850
Напряжение (В)
380
Материал рабочего колеса
нерж.сталь AISI 304
Двигатель
Общепромышленный
Уровень шума (дБ)
65
Расход сервисной жидкости (л/мин)
2
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней  резьбы (мм)
Реальный диаметр
наружной резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
Выходной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
ДхШхВ (см)
46х19х25
Вес (кг)
31
65 621 ₽
4 687 ¥

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию SL Vacuum в России.

С этим товаром покупают

Страница 1 из 1

Описание модели SKA-AS 2060 (колесо AISI 304)


Водокольцевой вакуумный насос SKA-AS 2060 позволяет откачать воздух и иные газы из закрытых объемов.

  • Благодаря улучшенной геометрии корпуса и импеллера насос способен реально обеспечить заявленный заводом параметры (в отличие от многих других насосов). Проверено на нашем испытательном стенде.
  • Благодаря антикору внутренних элементов импеллер не "закисает" и насос всегда легко стартует. Кроме того, это продляет срок службы насоса.
  • Конструкция насоса одноступенчатая.
  • Производительность насоса до 27 м3/ч (450 л/мин),
  • Глубина остаточного давления 33 мбар (степень вакуума 97%).
  • Импеллер выполнен из нержавеющей стали AISI 304, корпус и распределительная плата из чугуна.
  • Присоединение воздушной линии резьбовое  G1" (25 мм).
  • Присоединение для подвода воды резьбовое G 3/8" (10 мм).
  • Расход операционной жидкости (воды) 0,12 м3/ч  (2 л/мин).
  • Уровень шума 65 ± 3 дБ(A).

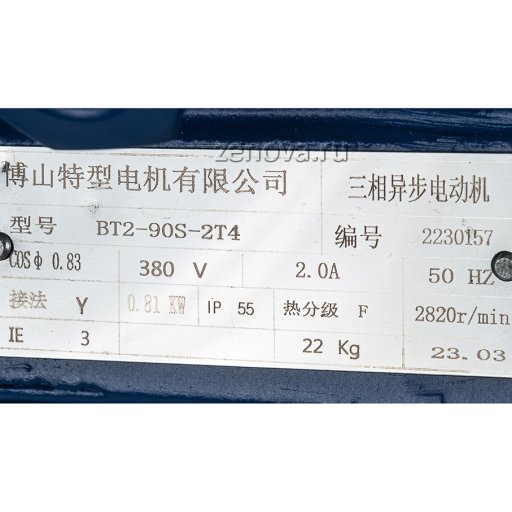

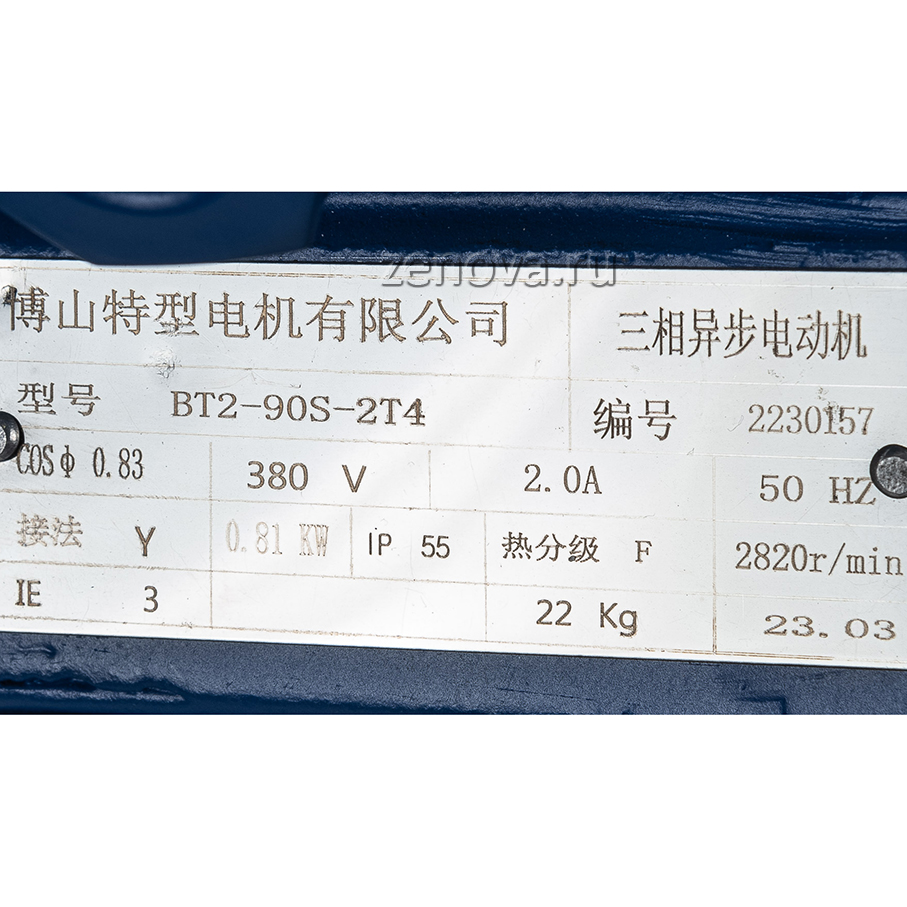

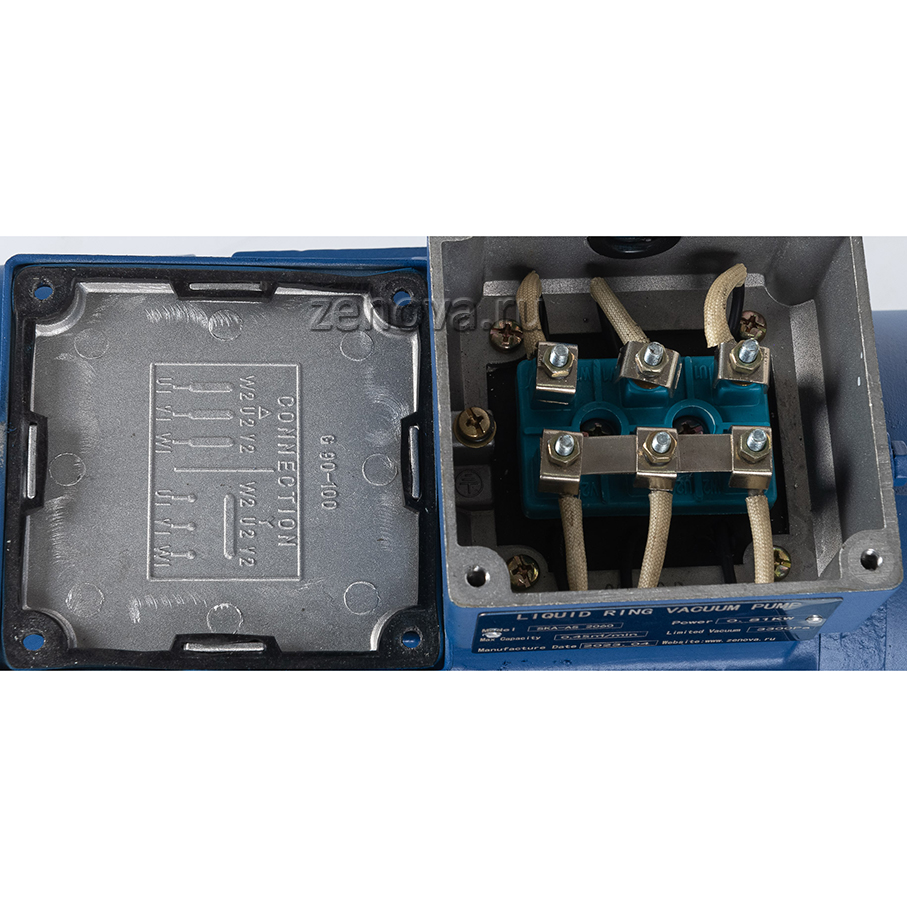

На насосе установлен асинхронный трехфазный двигатель 380 В (50 Гц), 2850 об/мин (2Р), мощностью 0,81 кВт.
Класс изоляции F, IP 54.

При заказе насоса и подготовке к его установке обратите внимание! Всасывающий патрубок расположен справа, нагнетающий слева.

Условия эксплуатации

  • Температура окружающей среды: от +5 °С до +40 °С.
  • Максимальная температура откачиваемого воздуха/газа до +100 °С.
  • Сервисная жидкость в насосе должна быть чистой, с pH  6,5 до 9,5.
  • В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.

Материалы исполнения

  • Корпус, распределительная плата - чугун.
  • Импеллер - нержавеющая сталь AISI 304.
  • Внутренняя часть корпуса имеет антикоррозионное покрытие.
  • Вал - конструкционная сталь #45.
  • Высококачественное механическое уплотнение марки FEIGU - карбид кремния, нерж. сталь AISI 304, фторкаучук.
  • Подшипники - высокотемпературные подшипники марки C&U.

Области применения

  • Вакуумная сушка;
  • Нефтехимия;
  • Фармацевтика;
  • Пищевая и сахарная промышленность;
  • Деревообработка и др.

Комплект поставки

  • Насосы SKA-AS поставляются в индивидуальном ящике из фанеры для безопасной транспортировки.
  • В комплекте с насосом идет инструкция на английском языке. Инструкцию на русском языке, пожалуйста, скачайте на этой странице.
Created with Highcharts 7.0.2Давление, мбарКривые производительностиИсточник: https://zenova.ruДавление5010015020025030035040045050051015202530Highcharts.com

Габаритный чертеж насоса SL Vacuum SKA-AS 5161 (колесо AISI 304)

Габаритный чертеж насоса SL Vacuum SKA-AS 5161 (колесо AISI 304)

Видео и 3D-фото

Устройство водокольцевого насоса

Проверенный способ починить ВСЁ

Отзывы (2)

У нас есть 2 отзыва по различным моделям серии Водокольцевые вакуумные насосы SL Vacuum SKA-AS, но конкретно по модели SKA-AS 2060 (колесо AISI 304) пока отзывов нет.
Юрий К.
Хорошо работает за свои деньги
Производство резиновых деталей для бурового оборудования, Создание вакуума в больших сосудах
Используют модель: Отзыв оставлен: 21.04.2022.
Нам нужен был максимально недорогой водокольцевой вакуумный насос для создания вакуума в больших сосудах при производстве резинотехнических изделий (без подробностей, чтобы не раскрывать секреты). Глубина вакуума для нас не принципиальна. Приобрели модель SKA-2061. В качестве рабочей жидкости используем антифриз. Насос работает несколько месяцев. Полностью исправен.
Илья К.
Успешно сушит древесину
Деревообработка, Сушка древесины
Используют модель: Отзыв оставлен: 21.04.2022.
Вакуумный насос SKA-2070 вытягивает влажный воздух из камеры сушки древесины. Рабочая жидкость - вода. Она поступает в насос по замкнутому контуру через радиатор охлаждения. Температура в камере сушки составляет 80 градусов. При работе насоса в первые несколько дней периодически возникал металлический скрежет. Это металлические крупинки (облой) с рабочего колеса отваливались и на время застревали между рабочим колесом и рабочей камерой насоса. Через несколько дней этот скрежет прекратился. Насос работает несколько месяцев полностью исправно. Свою работу выполняет хорошо.
