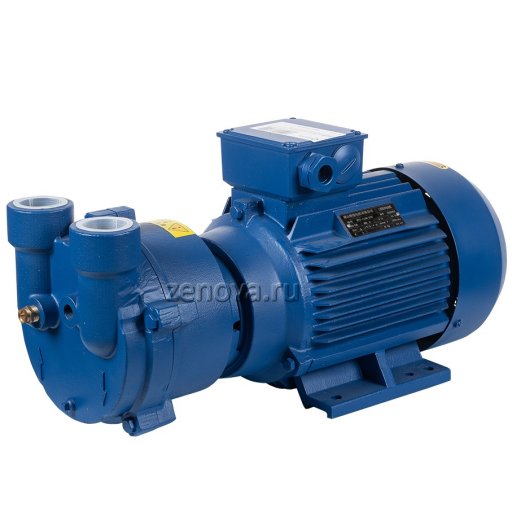

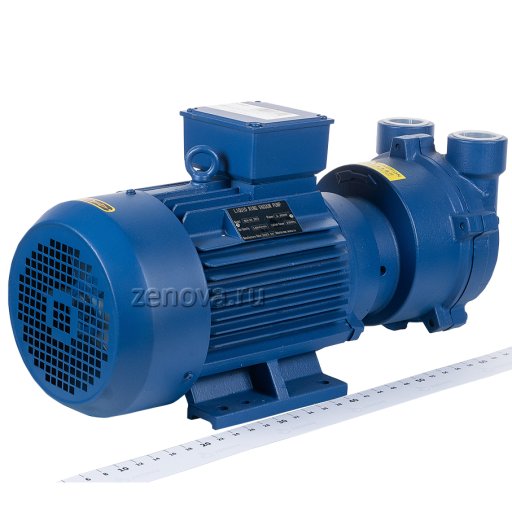

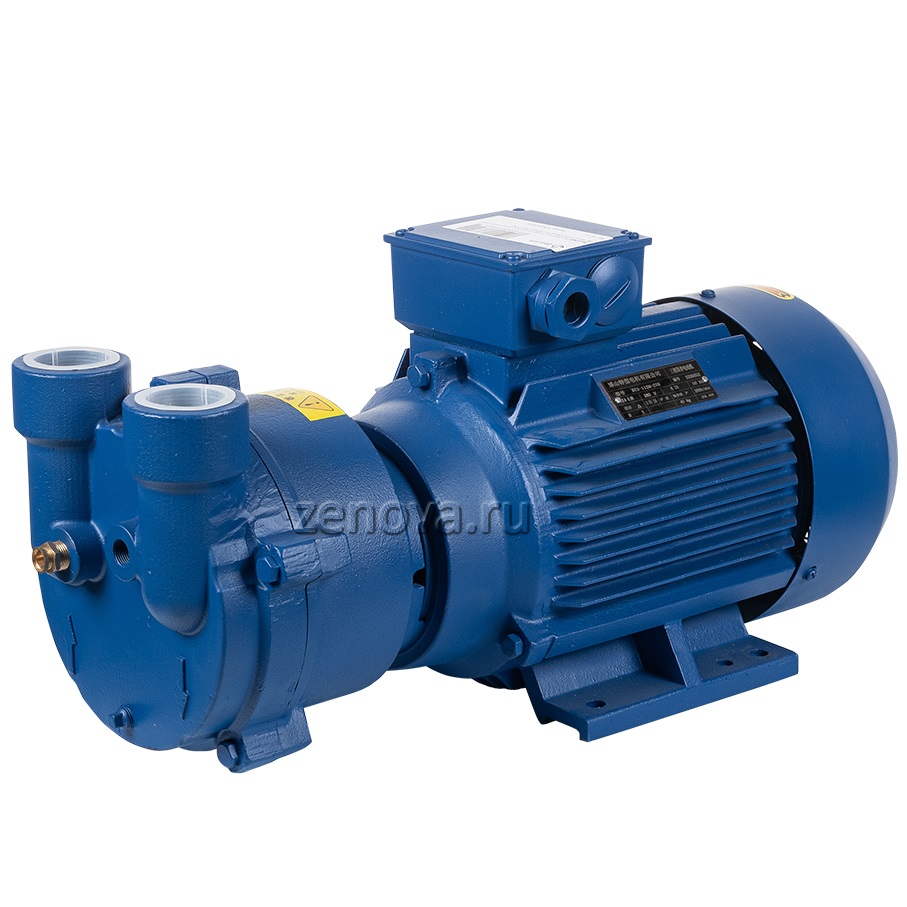

Описание модели SKA-AS 2071 (колесо AISI 304)

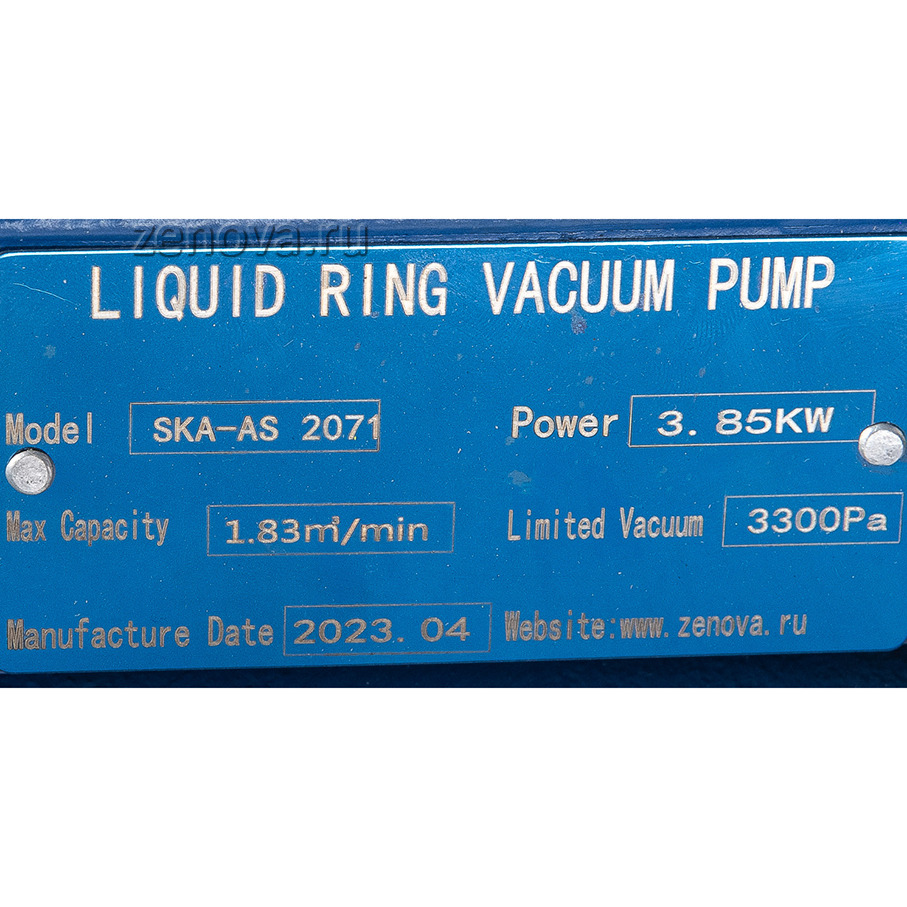

Водокольцевой вакуумный насос SKA-AS 2071 позволяет откачать воздух и иные газы из закрытых объемов до остаточного давления 33 мбар (97 % вакуума).
- Благодаря улучшенной геометрии корпуса и импеллера насос способен реально обеспечить заявленный заводом параметры (в отличие от многих других насосов). Проверено на нашем испытательном стенде.
- Благодаря антикору внутренних элементов импеллер не "закисает" и насос всегда легко стартует. Кроме того, это продляет срок службы насоса.
- Конструкция насоса одноступенчатого типа.
- Импеллер выполнен из нержавеющей стали AISI 304, корпус и разделительная пластина из чугуна.
- Производительность насоса до 110 м3/ч.
- Глубина остаточного давления 33 мбар (степень вакуума 97%).
- Присоединение воздушной линии резьбовое G 1" 1/2 (40 мм).
- Присоединение для подвода воды резьбовое G 3/8".
- Уровень шума 72± 3 дБ(A)

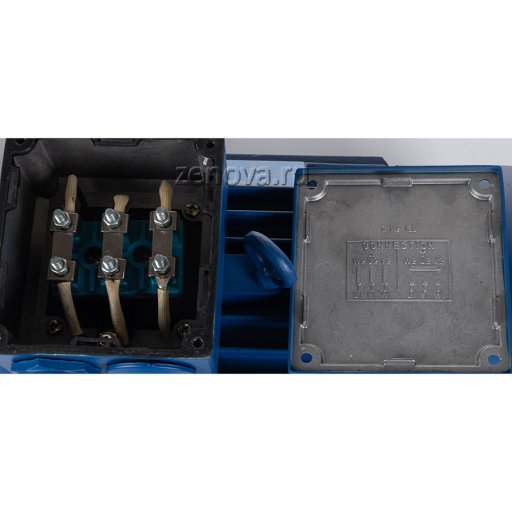

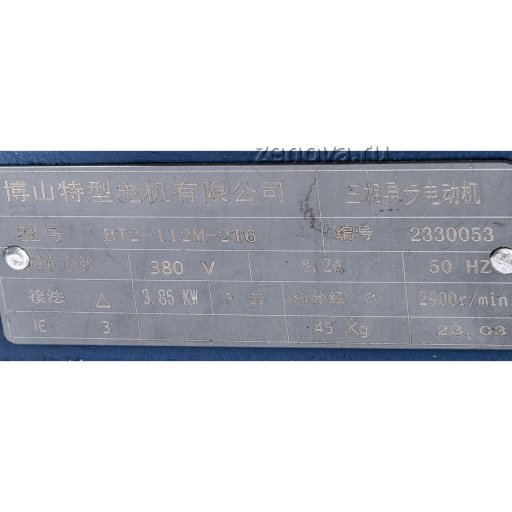

На насосе установлен асинхронный трехфазный двигатель 380 В (50 Гц), 2860 об/мин (2Р), мощностью 3,85 кВт.
Кл. изоляции F, IP 54.
При заказе насоса и подготовке к его установке обратите внимание! Всасывающий патрубок расположен справа, нагнетающий слева.
Условия эксплуатации
Температура окружающей среды: от +5 °С до +40 °С
Максимальная температура откачиваемого воздуха/газа до +100 °С
Сервисная жидкость в насосе должна быть чистой, с уровнем pH в 6,5 до 9,5
В спецификации к насосам указано номинальное потребление тока – в реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты
Материалы исполнения
Корпус, разделительная пластина – чугун
Импеллер – нержавеющая сталь AISI 304
Внутренняя часть корпуса имеет антикоррозионное покрытие
Вал – конструкционная сталь #45
Высококачественное механическое уплотнение марки FEIGU – карбид кремния, нерж. сталь AISI 304, фторкаучук
Подшипники – высокотемпературные подшипники марки C&U
Области применения
Вакуумная сушка
Нефтехимия
Фармацевтика
Вакуумные медицинские отсосы
Пищевая и сахарная промышленность
Деревообработка и другие
Комплект поставки
Насосы SKA-AS поставляются в индивидуальном ящике из фанеры для безопасной транспортировки
В комплекте с насосом идет инструкция на английском языке – на русском вы найдете на нашем сайте, на этой странице

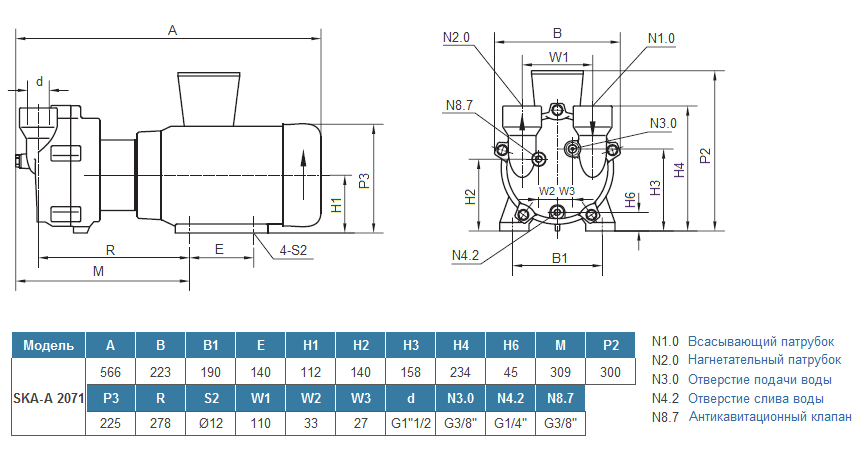

Габаритный чертеж насоса Vetlan SKA-AS 2071 (колесо AISI 304)
