Вихревая воздуходувка Seko BL020001M04

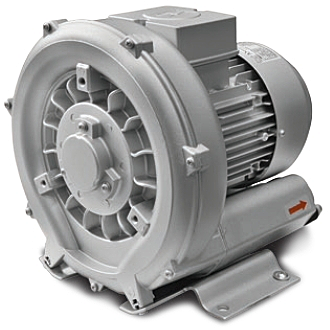

Внешний вид модели BL820020075
Внешний вид модели BL820020075
i
Страна производства:
Китай
Макс. расход (м³/час)
80
Макс. давление (мбар)
125
Мощность (кВт)
0.37
Напряжение (В)
220
Уровень шума (дБ)
53
Входной патрубок (мм)
32
Выходной патрубок (мм)
32
ДхШхВ (см)
26х25х25
Вес (кг)
11
Рабочая точка
125 м³/час при 0.37 мбар
Airbus

Прямая поставка

Car

Бесплатная доставка по России

Вихревая воздуходувка Seko BL020001M04 – характеристики

Макс. расход (м³/час)
80
Макс. давление (мбар)
125
Мощность (кВт)
0.37
Напряжение (В)
220
Уровень шума (дБ)
53
Рабочая точка
125 м³/час при 0.37 мбар
Входной патрубок (мм)
32
Выходной патрубок (мм)
32
ДхШхВ (см)
26х25х25
Вес (кг)
11

Одноступенчатая вихревая воздуходувка BL020001M04 фирмы Seko позволяет перемещать чистый воздух и прочие неагрессивные газы в режиме компрессора или в режиме вакуумного насоса.

Максимальная производительность воздуходувки 80 м3/час при нулевом перепаде давлений.
- В компрессорном режиме модель обеспечивает максимальный перепад давлений 125 мбар при производительности 12 м3/ч.
- В режиме вакуумного насоса модель обеспечивает максимальный перепад давлений 115 мбар при производительности 18 м3/час.

Электродвигатель
Воздуходувка BL020001M04 оснащена монофазным электродвигателем мощностью 0,37 кВт. Номинальная сила тока 2,7 А.

Дополнительные комплектующие
При покупке воздуходувки BL020001M04 рекомендуем также приобрести следующие дополнительные комплектующие:
1. Фильтр в сборе (конус) + соединение. Актуален при работе воздуходувки в режиме компрессора. Использование фильтра необходимо для сохранения гарантии.
2. Сменный бумажный фильтрующий элемент (для фильтра в сборе).
3. Вакуумный фильтр. Актуален при работе воздуходувки в режиме вакуумного насоса, если в емкости, откуда откачивается воздух, есть какие-то механические примеси.
4. Установочный комплект (клапан обратный, манометр, гибкий шланг с фитингами, 4 антивибрационных кронштейна).
5. Предохранительный клапан для защиты воздуходувки от перегрева при избыточном перепаде давлений (вакуумный или компрессорный клапан в зависимости от режима, в котором работает воздуходувка). Использование предохранительного клапана необходимо для сохранения гарантии.

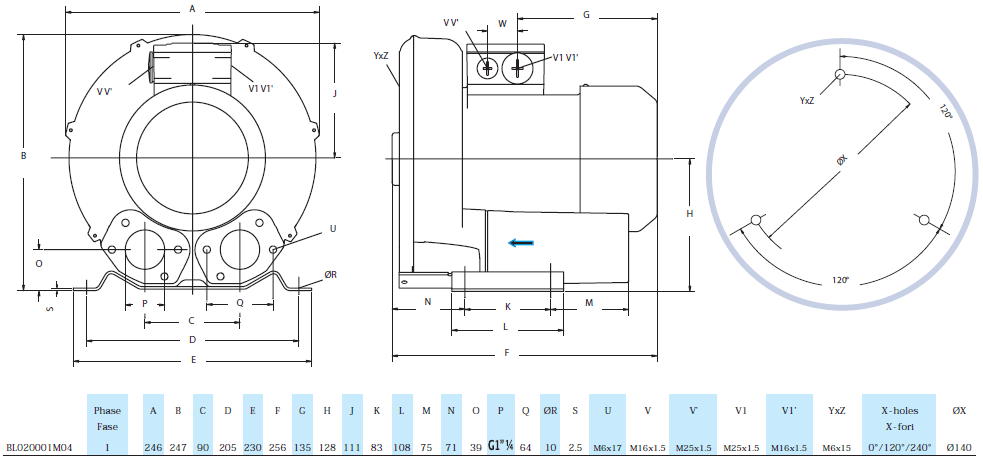

Габаритный чертеж воздуходувки BL020001M04

Габаритный чертеж воздуходувки BL020001M04

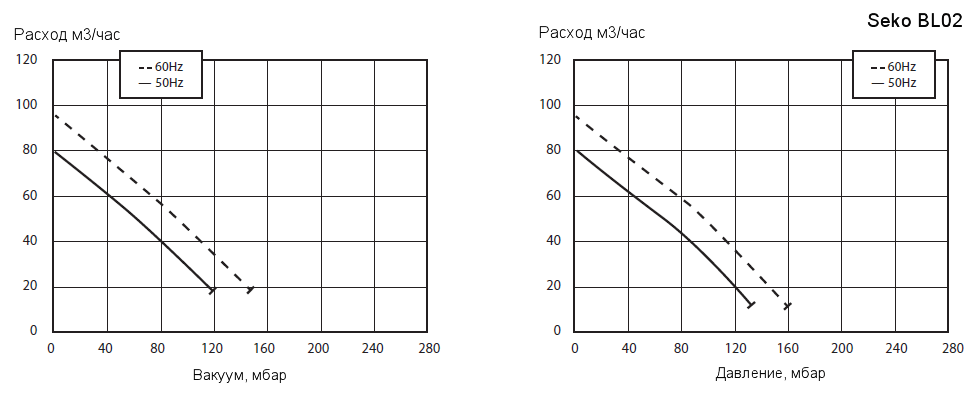

Рабочие характеристики воздуходувки BL020001M04 в режиме компрессора и в режиме вакуумного насоса

Рабочие характеристики воздуходувки BL020001M04 в режиме компрессора и в режиме вакуумного насоса

Другие товары из серии «Вихревые воздуходувки Seko BL»

Delivery labelВихревая воздуходувка Seko BL030001M05
Вихревая воздуходувка Seko BL030001M05
i
Макс. расход (м³/час)
93
Макс. давление (мбар)
150
Мощность (кВт)
0.55
Напряжение (В)
220
Входной патрубок (мм)
32
Delivery labelВихревая воздуходувка Seko BL040001009
Вихревая воздуходувка Seko BL040001009
i
Макс. расход (м³/час)
140
Макс. давление (мбар)
150
Мощность (кВт)
0.85
Напряжение (В)
220/380
Входной патрубок (мм)
40
Delivery labelВихревая воздуходувка Seko BL040001013
Вихревая воздуходувка Seko BL040001013
i
Макс. расход (м³/час)
140
Макс. давление (мбар)
200
Мощность (кВт)
1.3
Напряжение (В)
220/380
Входной патрубок (мм)
40
Delivery labelВихревая воздуходувка Seko BL050001015
Вихревая воздуходувка Seko BL050001015
i
Макс. расход (м³/час)
210
Макс. давление (мбар)
175
Мощность (кВт)
1.5
Напряжение (В)
220/380
Входной патрубок (мм)
50
Delivery labelВихревая воздуходувка Seko BL050001022
Вихревая воздуходувка Seko BL050001022
i
Макс. расход (м³/час)
210
Макс. давление (мбар)
275
Мощность (кВт)
2.2
Напряжение (В)
380
Входной патрубок (мм)
50
Delivery labelВихревая воздуходувка Seko BL060001022
Вихревая воздуходувка Seko BL060001022
i
Макс. расход (м³/час)
325
Макс. давление (мбар)
200
Мощность (кВт)
2.2
Напряжение (В)
380
Входной патрубок (мм)
50
Delivery labelВихревая воздуходувка Seko BL060001030
Вихревая воздуходувка Seko BL060001030
i
Макс. расход (м³/час)
325
Макс. давление (мбар)
275
Мощность (кВт)
3
Напряжение (В)
380
Входной патрубок (мм)
50
Delivery labelВихревая воздуходувка Seko BL060001040
Вихревая воздуходувка Seko BL060001040
i
Макс. расход (м³/час)
325
Макс. давление (мбар)
325
Мощность (кВт)
4
Напряжение (В)
380
Входной патрубок (мм)
50
Delivery labelВихревая воздуходувка Seko BL070001055
Вихревая воздуходувка Seko BL070001055
i
Макс. расход (м³/час)
560
Макс. давление (мбар)
325
Мощность (кВт)
5.5
Напряжение (В)
380
Входной патрубок (мм)
65

Вихревые воздуходувки Seko BL - справочная информация

Вихревые воздуходувки серии Seko BL на контрактной основе собираются китайским заводом GreenTech в индустриальном парке г. Чжензю (Восточный китай). Они могут работать в режиме компрессора (давление до 650 мбар) или обеспечивать вакуум до 0,5 атмосферы. Имеют сопоставимый уровень качестве с другими китайцами, но отличаются более лояльным ценником для России (при том, что в Китае GreenTech относительно дорог). При необходимости перекачивать агрессивные или взрывоопасные среды воздуходувки данной серии могут быть изготовлены в специальном исполнении.

Главное рыночное преимущество серии - развитая складская программа и хорошая цена. При этом надежность и качество воздуходувок этой серии отвечают современным требованиям к  вихревым воздуходувкам эконом-класса.

Конструкция

Корпус и рабочее колесо воздуходувок BL изготовлены из алюминиевого сплава. Стандартные воздуходувки производятся в "моноблочной" версии, то есть фланец электродвигателя крепится прямо к корпусу. Динамически сбалансированное рабочее колесо устанавливается непосредственно на двигатель вала. Двухполюсные электродвигатели, предназначенные для непрерывной работы, доступны в трехфазном исполнении для всех мощностей, и в однофазном исполнении до мощности 1,5кВ.
Изготовление полностью из литого алюминия гарантирует максимальную прочность и долговечность.
Различные исполнения воздуходувок:
· BL020–BL030–BL040–BL050–BL060–BL070–BL090 - одноступенчатые одноканальные с одним рабочим колесом
· BL320–BL420–BL520–BL620-BL920 - двухступенчатые двухканальные с двумя рабочими колесами
· BL820–BL920 - двухступенчатые двухканальные с одним рабочим колесом

Принцип работы

Вихревая воздуходувка или вытяжной вентилятор повышает давление атмосферного газа путем создания в периферическом тороидальном канале серии вихрей, создаваемых благодаря центробежной тяге рабочего колеса. Строение кольцевого канала воздуходувки основано на принципе боковых протоков. Во время вращения рабочего колеса, лопатки заставляют двигаться газ вперед и, благодаря центробежной тяге, наружу, производя  движения по спирали. Во время этого движения газ сжимается неоднократно с последующим линейным увеличением давления по всей длине канала. Вихревые воздуходувки могут функционировать как вытяжной вентилятор или как воздушный компрессор и предназначены для непрерывной работы.

Применение

Вихревая воздуходувка подходит для использования во всех тех областях, требующих значительно более высокое давление, чем то, которое  может быть достигнуто с помощью  центробежных вентиляторов. В качестве вытяжного вентилятора используется в тех сферах, где требуется рабочий вакуум выше, чем можно достичь с помощью вентилятора, но недостаточно высокий, чтобы использовать вакуумный насос. Вращающиеся части и корпус не соприкасаются, следовательно во время работы воздуходувки не возникает трения, и внутренней смазки не требуется. Газ движется внутри воздуходувки и поэтому остается незагрязненным и безмаслянным. Другими преимуществами использования вихревых воздуходувок являются:
- легкость установки.
- низкий уровень шума.
- отсутствие вибрации и, как следствие, полная динамическая стабильность.
- минимальные эксплуатационные затраты.

Цены на аксессуары к воздуходувкам Seko

На 32 мм: конусный фильтр + соединение 61 евро; установочный комплект 92 евро; сменный бумажный фильтр 25 евро.
На 40 мм: конусный фильтр + соединение 80 евро; установочный комплект 107 евро; сменный бумажный фильтр 33 евро, предохранительный клапан 106 евро.
На 50 мм: конусный фильтр + соединение 80 евро; установочный комплект 134 евро; сменный бумажный фильтр 33 евро, предохранительный клапан 145 евро.
На 65 мм: конусный фильтр + соединение 106 евро; установочный комплект 228 евро; сменный бумажный фильтр 42 евро, предохранительный клапан 218 евро.
На 100 мм: конусный фильтр + соединение 286 евро; установочный комплект 484 евро; сменный бумажный фильтр 68 евро, предохранительный клапан 592 евро.

Примечание:
1. В установочный комплект входит: клапан обратный, манометр, гибкий шланг с фитингами, антивибрационный кронштейн (4 шт.).
2. Сменный бумажный фильтр является расходным компонентом для конусного фильтра.

Другие исполнения по запросу

Для обработки других газов помимо воздуха, например, пара, промышленных газов или смесей взрывоопасных газов, изготавливаются специальные газонепроницаемые корпуса. При перекачке агрессивных газов, все внутренние детали могут быть дополнительно защищены специальными покрытиями.
