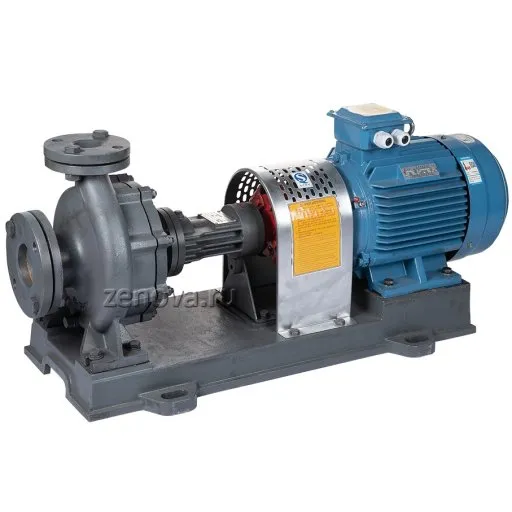

Центробежный насос для горячих масел Zenova HRY 32-32-160

Описание модели HRY 32-32-160

Высокотемпературный центробежный насос HRY 32-32-160 служит для перекачивания горячего масла с температурой до +350 °C. Специальная конструкция насоса не требует вспомогательного охлаждения. Насос работает с горячим маслом благодаря использованию дополнительного набивного графитового уплотнения и камеры отвода тепла для защиты механического уплотнения от перегрева.

Производительность насоса в рабочей точке 6 м³/ч при напоре 28 метров.
Входной патрубок 32 мм – осевое всасывание.
Выходной патрубок 32 мм – по центру вертикально вверх.

Характеристики двигателя:
Мощность 1,5 кВт, количество оборотов 2900 об/мин (2 пары полюсов), 3Ф ~, напряжение 380 В, частота 50 Гц, класс энергоэффективности IE3.

Почему HRY служит годами

Один из главных врагов насоса для горячих масел – перегрев уплотнительного узла. В конструкции HRY инженеры продумали все до мелочей, поэтому при использовании этого насоса вы можете не бояться поломок. Все благодаря нескольким конструктивным решениям:

• Верхнее уплотнение из термостойкого PTFE. Оно установлено на выходе из рабочей камеры и не пускает раскаленное масло в промежуточную камеру – протечки к уязвимым узлам сведены к минимуму.
• Промежуточная камера-радиатор. Она отводит тепло от рабочей зоны, поэтому температура в зоне механического уплотнения не поднимается выше 100 °C даже при жидкости +350 °C.
• Масляная смазка в радиаторе. Масло не только охлаждает, но и смазывает подшипники и динамические уплотнения – дольше служат и они, и сам насос.
• Основное механическое уплотнение из карбида кремния с кольцами Viton. Один из самых износостойких материалов для пары трения, рассчитанный на высокие температуры и долгий ресурс.

И еще одно преимущество за рамками уплотнительного узла: корпус насоса выполнен из высокотемпературной углеродистой стали. Он прочнее чугунного и лучше держит нагрузку при высоких температурах, а значит служит дольше.

Условия эксплуатации

• Температура окружающей среды от минус 30 до +45 °C.
• Температура перекачиваемой жидкости -20 °C ~ 350 °C.
• Максимальная вязкость от 1 до 150 сСт.
• Если вы используете на входе в насос давление выше 1 атм., то будьте готовы к тому, что уплотнение будет протекать и возникнет необходимость менять его чаще.
• Вес трубопроводов не должен передаваться на насос. Если к насосу подключаются длинные и тяжелые трубопроводы, предусмотрите для них необходимые опоры и подвесы.
• В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.

Материалы конструкции

• Корпус – углеродистая сталь 20 (cast steel 20). Прочнее и надежнее чугуна, хорошо держит нагрузку при высоких температурах.
• Рабочее колесо и вал – термозакаленная сталь Cr35. Термозакалка повышает твердость и износостойкость, поэтому детали дольше сохраняют ресурс.
• Сальниковая набивка из графита/PTFE. Сочетание материалов выдерживает высокие температуры и снижает трение на валу.
• Механическое уплотнение из карбида кремния (SiC) с уплотнительными кольцами из FPM (Viton). SiC – одна из самых износостойких пар трения, а Viton стойко переносит нагрев и агрессивные среды; вместе они дают долгий ресурс уплотнения.

Комплект поставки

• Насос;
• Ответные фланцы.
