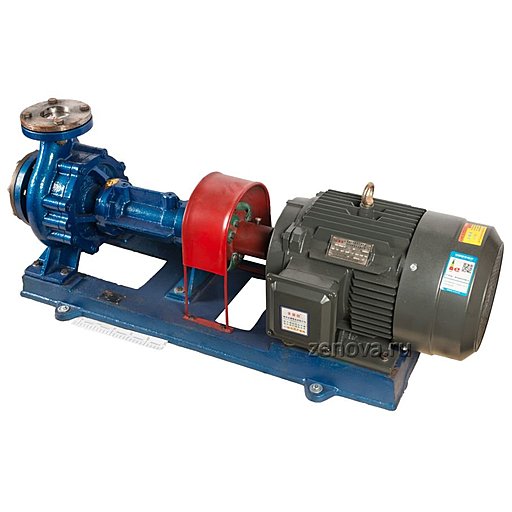

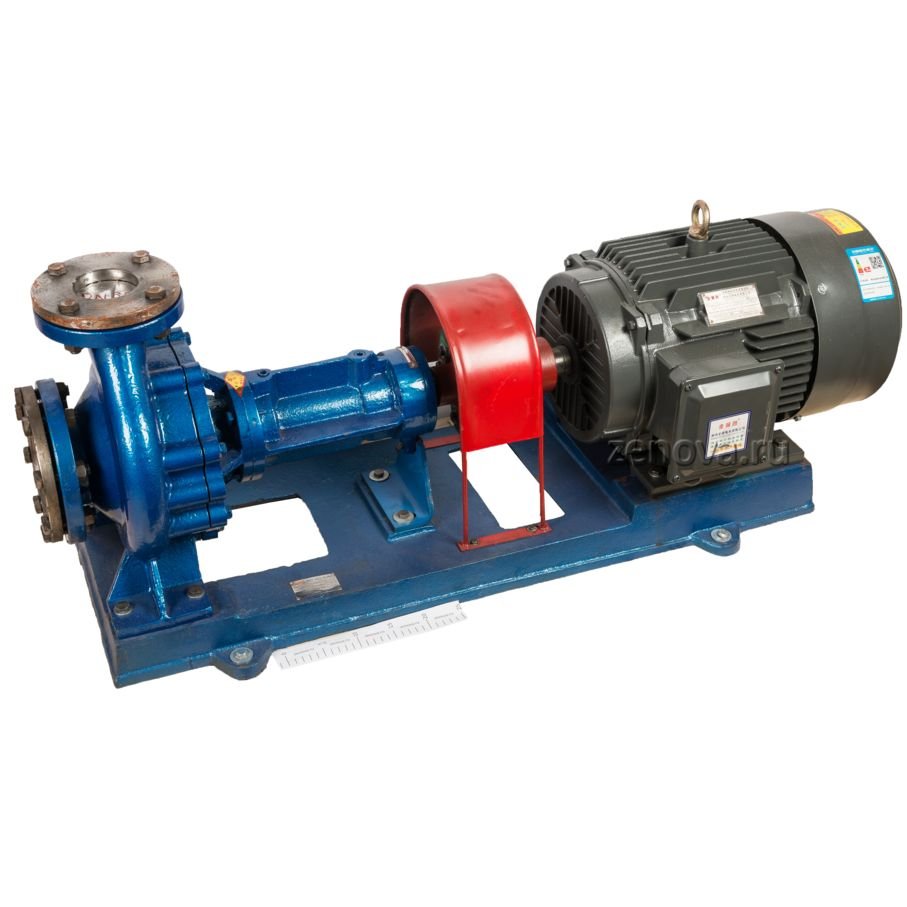

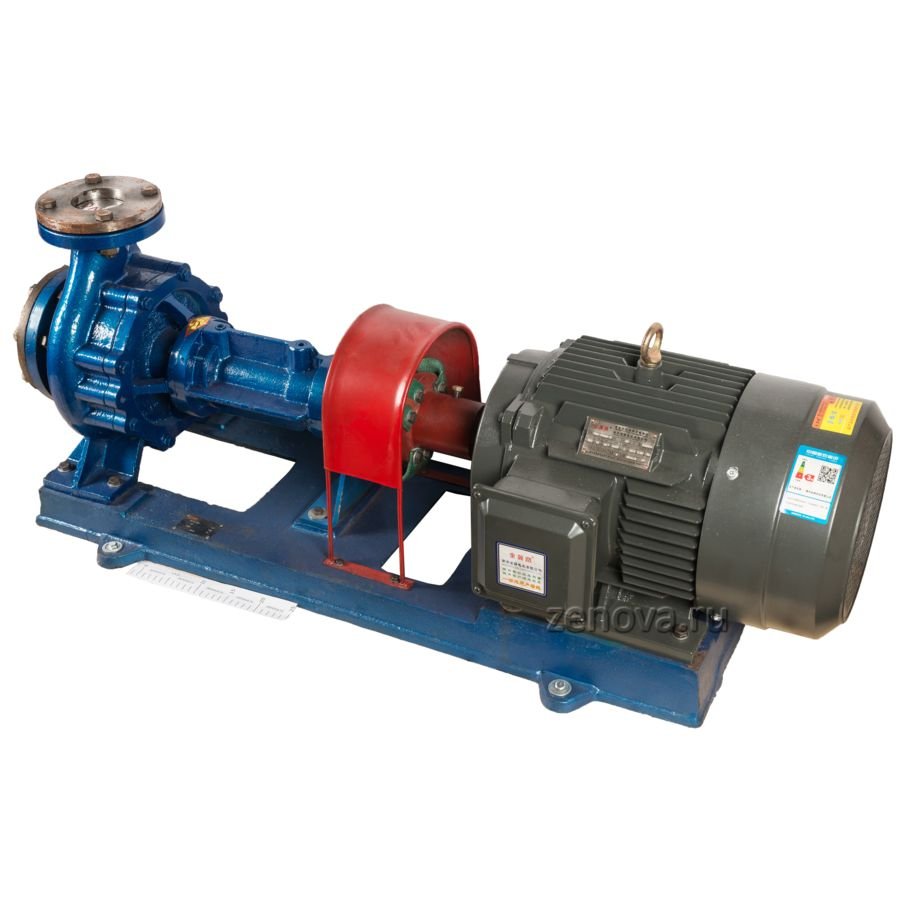

Центробежный насос для горячих масел ZY Technology RY 100-65-200B

Центробежный насос для горячих масел ZY Technology RY 100-65-200B
Центробежный насос для горячих масел ZY Technology RY 100-65-200B
Как выставить соосность без специального оборудования

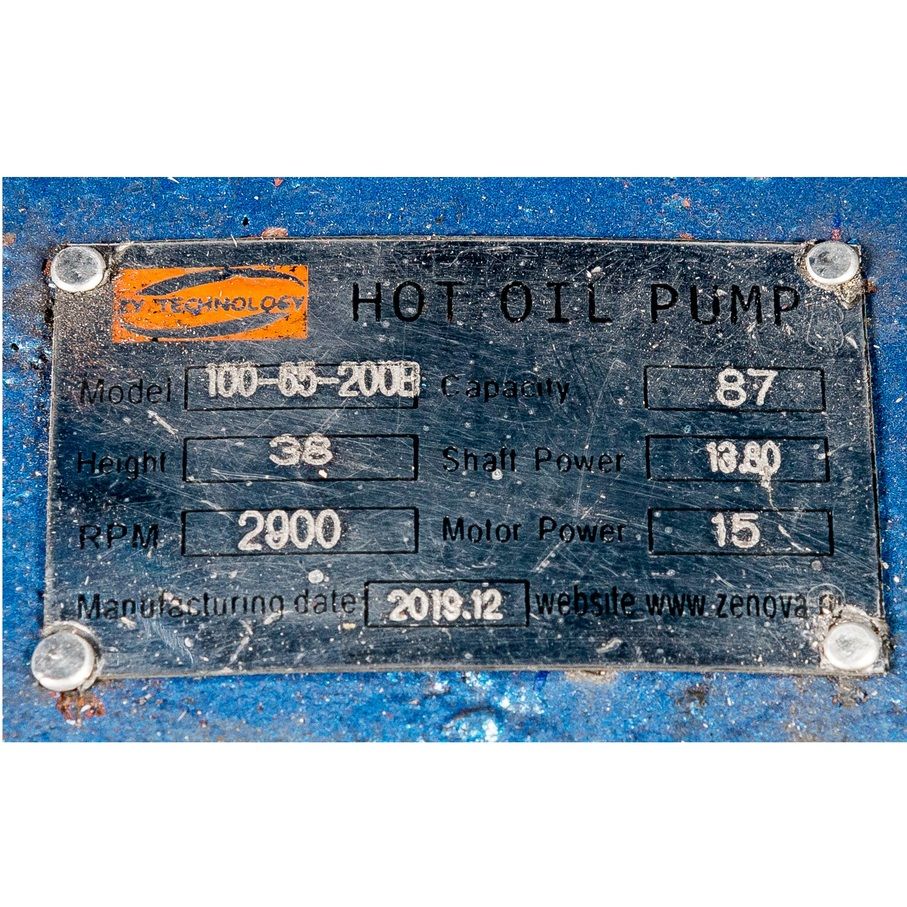

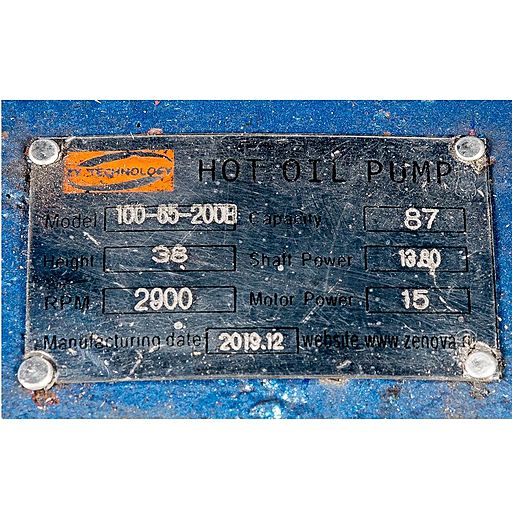

Шильдик насоса для горячих масел ZY Technology RY 100-65-200B
Как правильно заливать масло в насосы RY (для доливки используйте любое моторное масло)
Центробежный насос для горячих масел ZY Technology RY 100-65-200B
Центробежный насос для горячих масел ZY Technology RY 100-65-200B

Как выставить соосность без специального оборудования

Центробежный насос для горячих масел ZY Technology RY 100-65-200B

Как правильно заливать масло в насосы RY (для доливки используйте любое моторное масло)

i
Страна производства:
Китай
Код товара
378080
Рабочая точка:
87 м³/час при 38 м.в.ст.
Мощность (кВт)
15
Обороты в минуту
2900
Напряжение (В)
380
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
Выходной патрубок (мм)
65
ДхШхВ (см)
130х49х51
276 675 ₽
19 763 ¥

Условия доставки

Мы определили Ваш город как Ашберн

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию ZY Technology в России.

Загружаем аксессуары…

Описание модели RY 100-65-200B


Высокотемпературный центробежный насос RY 100-65-200B служит для перекачивания масляного теплоносителя (термомасла) с температурой до +350 °C. Специальная конструкция насоса не требует вспомогательного охлаждения, насос работает с горячим маслом благодаря использованию дополнительного набивного графитового уплотнения и камеры отвода тепла для защиты механического уплотнения от перегрева.

Производительность насоса в рабочей точке 87 м3/ч при напоре 38 метров.
Входной патрубок 100 мм – осевое всасывание.
Выходной патрубок 65 мм – по центру вертикально вверх.

Характеристики двигателя:
Мощность 15 кВт, количество оборотов 2900 об/мин (2 пары полюсов), 3Ф ~, напряжение 380 В, частота 50 Гц.
Степень защиты IP54, класс изоляции "F"

Особенности линейки RY

Насосы созданы для применения в отраслях топливно-энергетического комплекса (ТЭК), нефтяной, химической, целлюлозно-бумажной, деревообрабатывающей и другой промышленности. Они работают при высоких температурах благодаря следующим конструктивным особенностям:

  • Между рабочей камерой и радиатором расположено высокотемпературное уплотнение (уплотнительное кольцо из фторопласта). Благодаря чему горячее масло из рабочей камеры почти не попадает в радиатор.
  • Радиатор достаточной длины поддерживает более низкую температуру в зоне механического уплотнения.
  • Масло в радиаторе обеспечивает смазку динамических уплотнений и подшипников, а также охлаждает их.

Благодаря таким решениям при перекачивании горячего масла +350 °C температура масла в радиаторе на стороне механического уплотнения не превышает +100 °C.

Условия эксплуатации

При работе насоса необходимо соблюдать следующие условия:

  • Температура окружающей среды до +35 °C .
  • Температура перекачиваемой жидкости -20 °C ~ 350 °C
  • Номинальный диаметр трубопроводов должен соответствовать диаметру патрубков насоса.
  • Если вы используете на входе в насос давление выше 1 атм., то будьте готовы к тому, что уплотнение будет протекать и возникнет необходимость менять его чаще.
  • Вес трубопроводов не должен приходиться на насос. Если к насосу подключаются длинные и тяжелые трубопроводы, предусмотрите для них необходимые опоры и подвесы.
  • В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.

Материалы конструкции

Насосы серии RY сделаны из следующих материалов:
Корпус и рабочее колесо из чугуна.
Вал насоса из специального высокотемпературного сплава нержавеющей стали, устойчивой к высоким температурам.
Сальниковая набивка из графита/PTFE.
Механическое уплотнение из карбида кремния (SiC) с уплотнительными кольцами из FPM (Viton).

Комплект поставки

  • Насос;
  • Ответные фланцы.

Габаритный чертеж насоса ZY Technology RY 100-65-200B

Габаритный чертеж насоса ZY Technology RY 100-65-200B
