Взрывозащищенный центробежный насос для горячих масел ZY Technology WRY 20-20-100_Ex

Взрывозащищенный центробежный насос для горячих масел ZY Technology WRY 20-20-100_Ex
Взрывозащищенный центробежный насос для горячих масел ZY Technology WRY 20-20-100_Ex
i
Страна производства:
Китай
Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
11
Рабочая точка
1 м³/час при 10 м.в.ст.
Мощность (кВт)
0.37
Обороты в минуту
2800
Напряжение (В)
380
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
20
Выходной патрубок (мм)
20
ДхШхВ (см)
54х22х22
65 710 ₽
5 476 ¥

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию ZY Technology в России.

Загружаем аксессуары…

Описание модели WRY 20-20-100_Ex


Взрывозащищенный центробежный насос WRY 20-20-100_Ex служит для перекачивания горячего масла с температурой до +350 °C. Специальная конструкция насоса не требует вспомогательного охлаждения. Насос работает с горячим маслом благодаря использованию дополнительного набивного графитового уплотнения и камеры отвода тепла для защиты механического уплотнения от перегрева.

Производительность насоса в рабочей точке 1 м3/ч при напоре 10 метров.
Входной патрубок 20 мм – осевое всасывание.
Выходной патрубок 20 мм – по центру вертикально вверх.

Характеристики двигателя:
Мощность 0,37 кВт, количество оборотов 2800 об/мин (2 пары полюсов), 3Ф ~, напряжение 380 В, частота 50 Гц, класс энергоэффективности IE3.

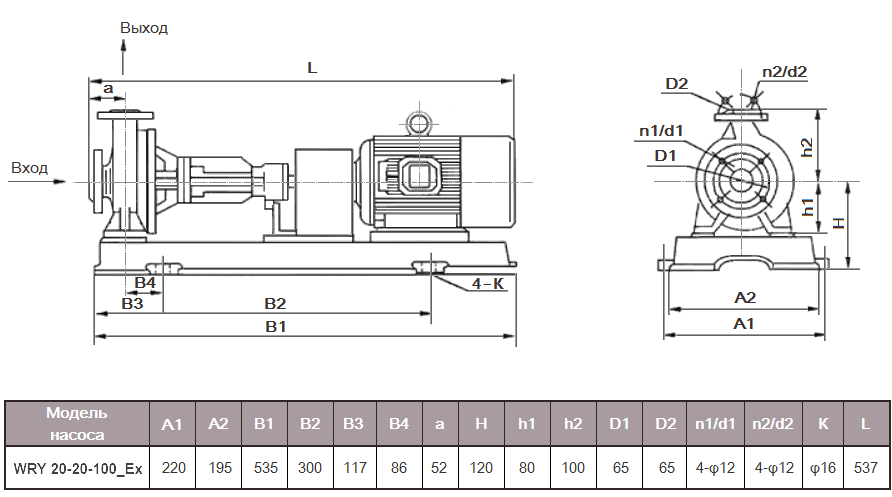

Габаритный чертеж модели WRY 20-20-100_Ex

Габаритный чертеж модели WRY 20-20-100_Ex

Конструктивные особенности линейки WRY

Для того, чтобы насосы WRY могли длительное время работать с раскаленной жидкостью, в них предусмотрены следующие особенности конструкции:

  • На выходе из рабочей камеры установлено дополнительное высокотемпературное уплотнение вала из PTFE. Оно позволяет минимизировать протечки раскаленной жидкости в промежуточную камеру насоса (радиатор).
  • Промежуточная камера позволяет эффективно отводить тепло, тем самым значительно снижается температура в зоне механического уплотнения.
  • Масло в радиаторе обеспечивает смазку динамических уплотнений и подшипников, а также охлаждает их.

Благодаря таким решениям температура в зоне механического уплотнения не превышает 100 °C.

Кроме вышеперечисленных особенностей конструкции, насосы серии WRY имеют еще 1 преимущество: корпус насоса выполнен из высокотемпературного сплава углеродистой стали. Соответственно он более прочный по сравнению с корпусом из чугуна. При высоких температурах еще и более долговечный.

Условия эксплуатации

  • Температура окружающей среды от минус 30 до +45 °C.
  • Температура перекачиваемой жидкости -20 °C ~ 350 °C.
  • Если вы используете на входе в насос давление выше 1 атм., то будьте готовы к тому, что уплотнение будет протекать и возникнет необходимость менять его чаще.
  • Вес трубопроводов не должен передаваться на насос. Если к насосу подключаются длинные и тяжелые трубопроводы, предусмотрите для них необходимые опоры и подвесы.
  • В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.

Материалы конструкции

Насосы серии WRY изготовлены из следующих материалов:

  • Корпус - углеродистая сталь 20 (cast steel 20).
  • Рабочее колесо и вал – термозакаленная сталь Cr35.
  • Сальниковая набивка из графита/PTFE.
  • Механическое уплотнение из карбида кремния (SiC) с уплотнительными кольцами из FPM (Viton).
