Описание модели WRY 20-20-125_Ex

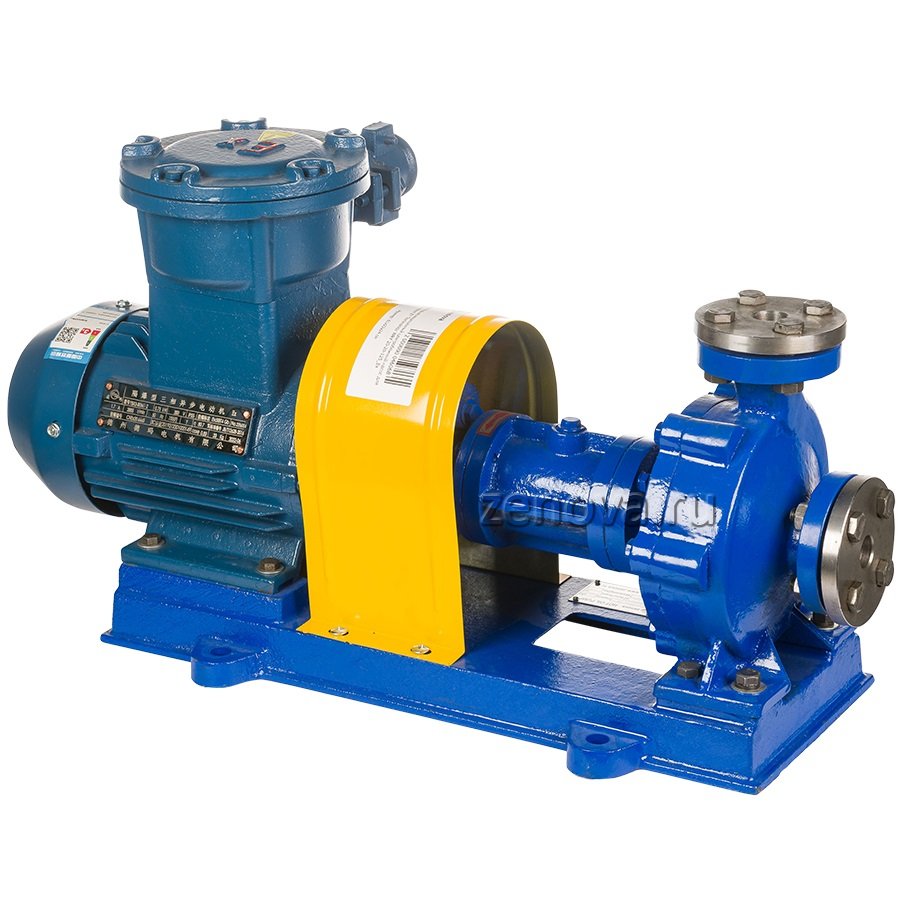

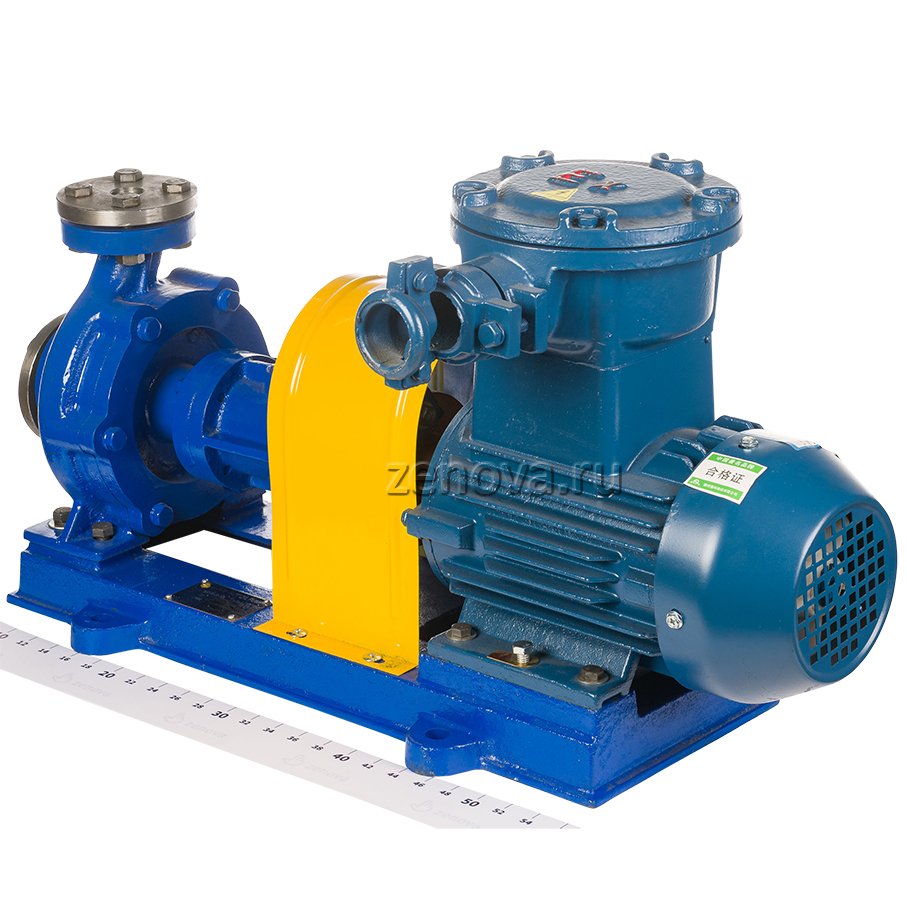

Взрывозащищенный центробежный насос WRY 20-20-125_Ex служит для перекачивания горячего масла с температурой до +350 °C. Специальная конструкция насоса не требует вспомогательного охлаждения. Насос работает с горячим маслом благодаря использованию дополнительного набивного графитового уплотнения и камеры отвода тепла для защиты механического уплотнения от перегрева.

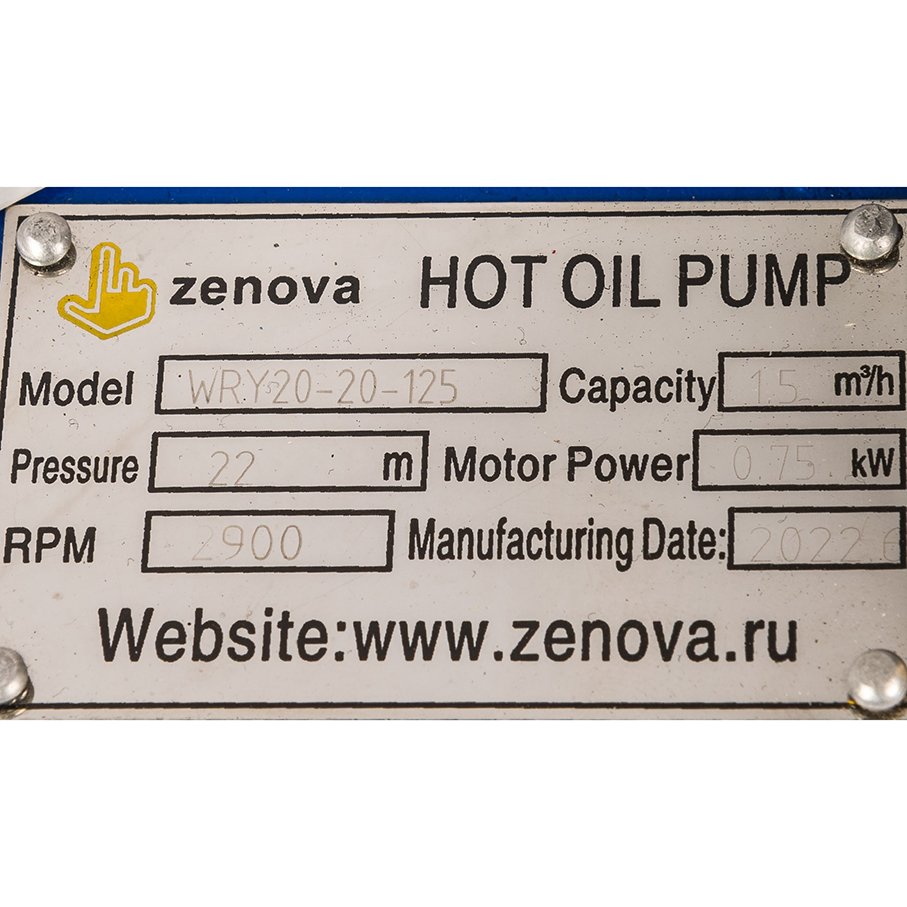

Производительность насоса в рабочей точке 1,5 м3/ч при напоре 22 метра.
Входной патрубок 20 мм – осевое всасывание.
Выходной патрубок 20 мм – по центру вертикально вверх.
Характеристики двигателя:

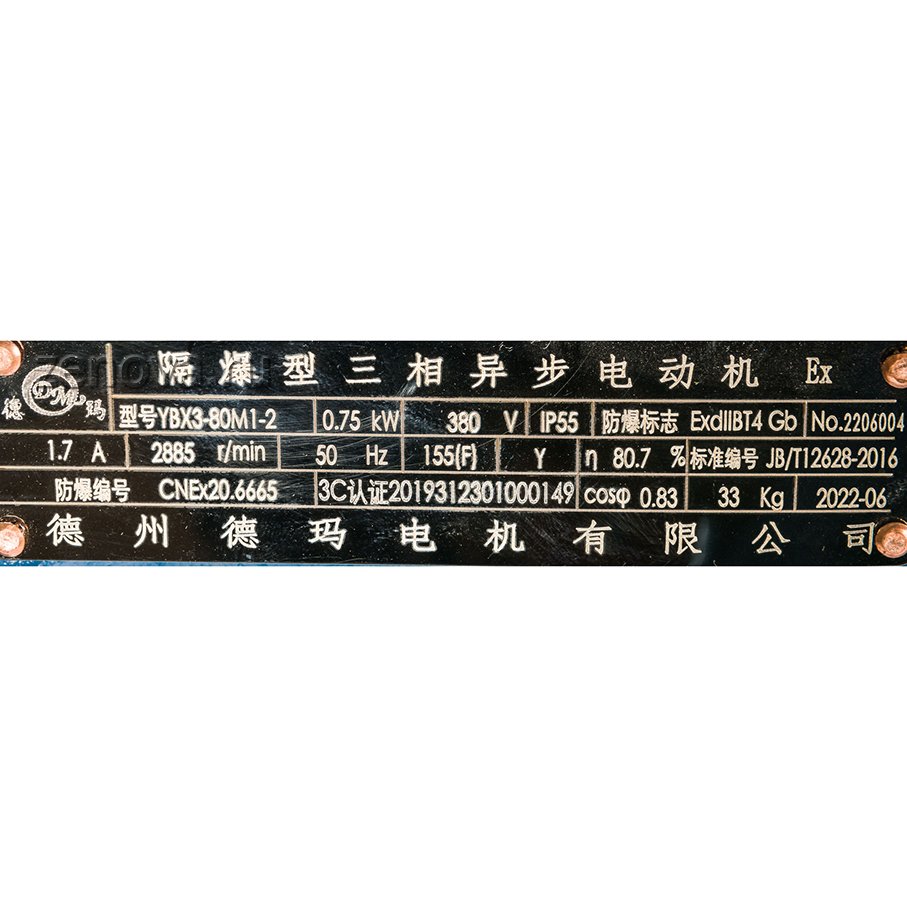

Мощность 0,75 кВт, количество оборотов 2800 об/мин (2 пары полюсов), 3Ф ~, напряжение 380 В, частота 50 Гц, класс энергоэффективности IE3.
Конструктивные особенности линейки WRY
Для того, чтобы насосы WRY могли длительное время работать с раскаленной жидкостью, в них предусмотрены следующие особенности конструкции:
- На выходе из рабочей камеры установлено дополнительное высокотемпературное уплотнение вала из PTFE. Оно позволяет минимизировать протечки раскаленной жидкости в промежуточную камеру насоса (радиатор).
- Промежуточная камера позволяет эффективно отводить тепло, тем самым значительно снижается температура в зоне механического уплотнения.
- Масло в радиаторе обеспечивает смазку динамических уплотнений и подшипников, а также охлаждает их.
Благодаря таким решениям температура в зоне механического уплотнения не превышает 100 °C.
Кроме вышеперечисленных особенностей конструкции, насосы серии WRY имеют еще 1 преимущество: корпус насоса выполнен из высокотемпературного сплава углеродистой стали. Соответственно он более прочный по сравнению с корпусом из чугуна. При высоких температурах еще и более долговечный.
Условия эксплуатации
- Температура окружающей среды от минус 30 до +45 °C.
- Температура перекачиваемой жидкости -20 °C ~ 350 °C.
- Максимальная вязкость от 1 до 150 сСт.
- Если вы используете на входе в насос давление выше 1 атм., то будьте готовы к тому, что уплотнение будет протекать и возникнет необходимость менять его чаще.
- Вес трубопроводов не должен передаваться на насос. Если к насосу подключаются длинные и тяжелые трубопроводы, предусмотрите для них необходимые опоры и подвесы.
- В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.
Материалы конструкции
Насосы серии WRY изготовлены из следующих материалов:
- Корпус - углеродистая сталь 20 (cast steel 20).
- Рабочее колесо и вал – термозакаленная сталь Cr35.
- Сальниковая набивка из графита/PTFE.
- Механическое уплотнение из карбида кремния (SiC) с уплотнительными кольцами из FPM (Viton).
Комплект поставки
- Насос;
- ответные фланцы.

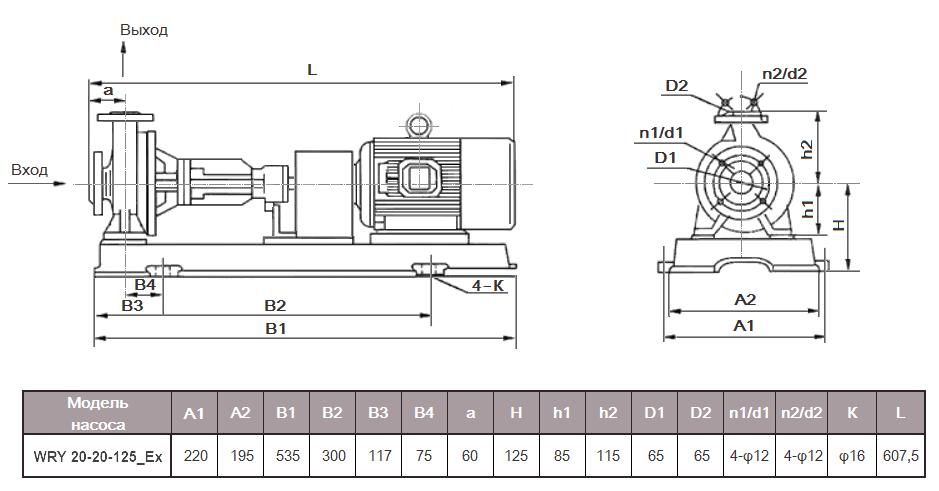

Габаритный чертеж модели WRY 20-20-125_Ex
