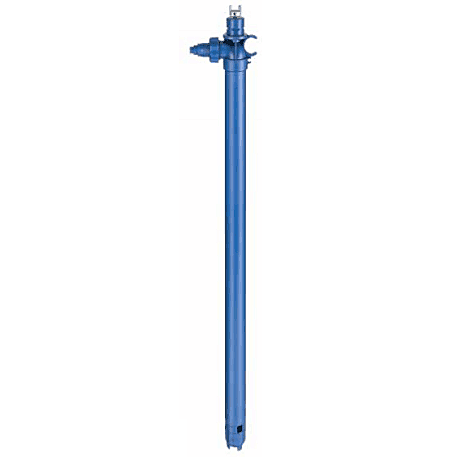

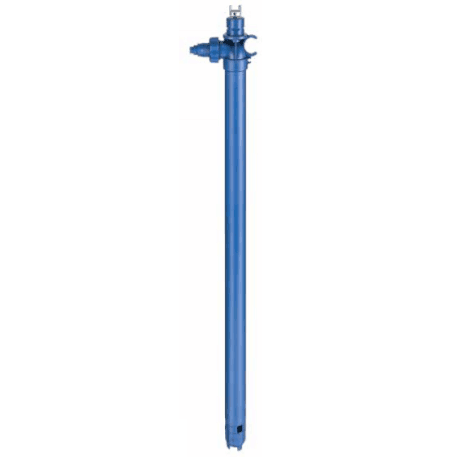

Бочковый насос Finish Thompson PFP-40 без двигателя

Бочковый насос PFP
Бочковый насос Finish Thompson PFP-40 без двигателя
i
Страна производства:
США
Макс. расход (м³/час)
8.2
Макс. давление (м.в.ст.)
20
Рабочая точка
6.3 м³/час при 5.2 м.в.ст.
Материал проточной части
Полипропилен
Макс. темп. жидкости (°C)
71
Максимальная плотность (кг/дм³)
1.8
Макс. вязкость (сСт)
2000
Длина трубы (мм)
1000
Выходной патрубок (мм)
25
ДхШхВ (см)
10х23х119
Вес (кг)
2.3
30 399 ₽
387 €

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

Загружаем аксессуары…

Бочковый насос Finish Thompson PFP-40 без двигателя – характеристики

Макс. расход (м³/час)
8.2
Макс. давление (м.в.ст.)
20
Рабочая точка
6.3 м³/час при 5.2 м.в.ст.
Материал проточной части
Полипропилен
Макс. темп. жидкости (°C)
71
Максимальная плотность (кг/дм³)
1.8
Макс. вязкость (сСт)
2000
Длина трубы (мм)
1000
Выходной патрубок (мм)
25
ДхШхВ (см)
10х23х119
Вес (кг)
2.3

Бочковый насос Finish Thompson PFP-40 позволяет откачивать из бочек агрессивные жидкости.
Вал насоса не уплотнен, поэтому перекачиваемая жидкость должна быть чистая, без твердых частиц.
Длина насосной погружной части составляет 1000 мм.
Корпус насос сделан из полипропилена, вал из хастеллоя (alloy 625).

Двигатель

Чтобы насос работал, дополнительно к нему нужно приобрести электродвигатель или пневмодвигатель. На выбор возможны следующие двигатели:

Электродвигатель M5V - однофазный электродвигатель 220 вольт/50 Гц со встроенной регулировкой оборотов.
С этим двигателем насос может перекачивать жидкость с вязкостью до 500 сСт. Максимальная производительность 120-150 л/мин. Напор до 20 метров.

Электродвигатель M5T - однофазный электродвигатель 220 вольт/50 Гц с повышенной степенью защиты от воды и пыли IP55.
С этим двигателем насос может  перекачивать жидкость с вязкостью до 1000 сСт. Максимальная производительность 120-150 л/мин. Напор до 20 метров.

Электродвигатель M5XV - однофазный электродвигатель 220 вольт/50 Гц. Взрывозащита, регулирование оборотов и степень защиты IP55.
С этим двигателем насос может перекачивать жидкость с вязкостью до 2000 сСт (при уменьшении частоты вращения до минимума). Максимальная производительность 120-150 л/мин. Напор до 20 метров.

Пневмодвигатель M6.
С этим двигателем насос может  перекачивать жидкость с вязкостью до 330 сСт. Максимальная производительность 90 л/мин, напор до 11 метров.

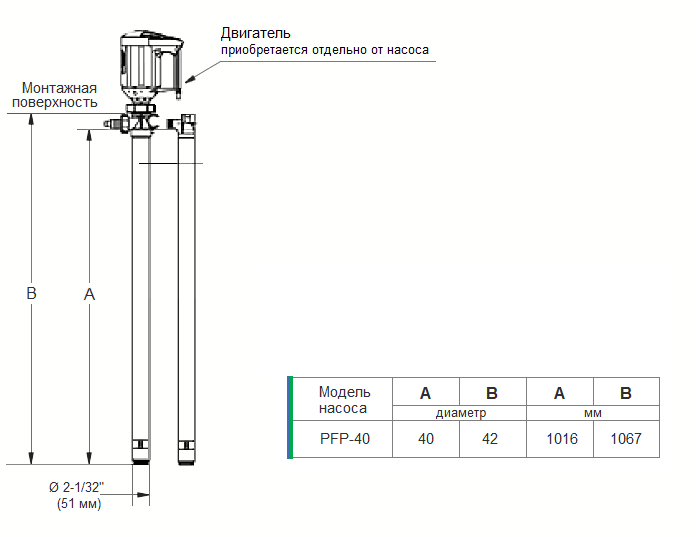

Габаритный чертеж насоса Finish Thompson PFP-40

Габаритный чертеж насоса Finish Thompson PFP-40

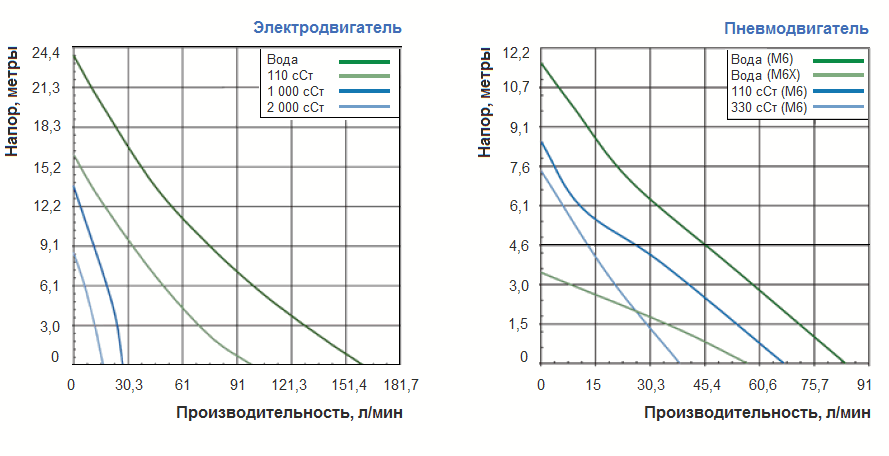

График рабочих характеристик Finish Thompson PFP-40

График рабочих характеристик Finish Thompson PFP-40

Загружаем другие товары из серии…

Бочковые насосы Finish Thompson PF, TB - справочная информация

Бочковые насосы серии PF, TB американской фирмы Finish Thompson используются для перекачивания жидкостей из бочек, еврокубов и других емкостей. Они могут перекачивать кислоты, щелочи, и горючие жидкости в лабораториях или производственных предприятиях. Корпуса насосов выполняются из полипропилена, фторопласта или нержавеющей стали.

В чем разница между насосами серии Finish Thompson PF и TB?

Серия PF - это высококачественные насосы без уплотнения вала, рассчитанные на длительную непрерывную эксплуатацию. Диаметр погружной части составляет 51 мм. Уникальное рабочее колесо обеспечивает одну из самых высоких производительностей в своем классе.

Серия TB - насосы с уплотнением вала. Серия имеет меньшую производительность и меньшую цену по сравнению с PF при тех же самых двигателях. Ее главная особенность - наличие уплотнения вала, которое позволяет работать с клейкими или затвердевающими жидкостями, а также с агрессивными жидкостями, склонными к испарению (для других применений предпочтительны насосы без уплотнений). Также серия TB допускает наличие твердых частиц до 0,5 мм содержанием по объему не более 1%. Диаметр погружной части 42 мм для полипропиленовой версии и 38 мм для версии из нержавеющей стали.

Условия эксплуатации бочковых насосов PF, TB

Температура перекачиваемой жидкости зависит от материала корпуса:
- PFP от +1,7 до +71 градусов,
- PFV от +1,7 до +49 градусов,
- PFS от -29 до +105 градусов,
- TBP от +1,7 до +66 градусов,
- TBS от -29 до +66 градусов.

 Вязкость жидкости различается для разных насосов:
- PF серия допускает вязкость от 500 до 2000 сСт в зависимости от электродвигателя и 330 сСт для пневмодвигателей.
- TB серия допускает вязкость до 200 сСт.

Плотность перекачиваемой жидкости не должна превышать:
- для насосов PF 1,8 кг/дм3,
- для насосов TB 1,4 кг/дм3.

Если насос перекачивает вязкую жидкость, то его производительность падает:
- при вязкости 250 сстокс производительность падает в 1,5 раза,
- при вязкости 500 сстокс в 2,25 раза,
- при вязкости 1000 сстокс в 3,5 раза,
- при вязкости 2000 сстокс в производительность падает в 6 раз.

Материалы конструкции

Насосы могут быть изготовлены из различных материалов:

- PFP (корпус из полипропилена, вал из аллоя 625 - сплава никеля, хрома и молибдена).
- PFV (корпус из фторопласта PVDF, вал из аллоя 625 - сплава никеля, хрома и молибдена).
- PFS (корпус и вал из нержавеющей стали AISI 316).

- TBP (корпус из полипропилена, вал из аллоя 625 - сплава никеля, хрома и молибдена).
- TBS (корпус и вал из нержавеющей стали AISI 316).
Уплотнение вала насосов TB из графита с тефлоновым покрытием.

Все прочие внутренние части насосов PF, TB выполнены из химостойких материалов: PTFE (тефлон), ETFE (сополимер этилена и тетрафторэтилена), FKM (фторкаучук).

Двигатели, используемые на бочковых насосах PF, TB, TT, TM

На насосах серии PF и TB могут устанавливаться следующие двигатели.

Электродвигатель M5V - однофазный электродвигатель 220 вольт/50 Гц со встроенной регулировкой оборотов. Степень защиты IP 24.
Мощность двигателя 640 Вт. Частота вращения регулируется вручную в диапазоне от 3 500 до 10 000 об/мин.
С этим двигателем насосы PF могут перекачивать жидкость с вязкостью до 500 сСт.
Габариты двигателя в транспортировочной коробке (без насосной части) - 15х15х25 см. Вес 3,6 кг. Длина кабеля в комплекте 3,5 метра.

Электродвигатель M5T - однофазный электродвигатель 220 вольт/50 Гц с повышенной степенью защиты от воды и пыли IP55. Регулировки оборотов нет.
Мощность двигателя 1000 Вт. Частота вращения 10 000 об/мин.
С этим двигателем насосы PF могут перекачивать жидкость с вязкостью до 1000 сСт.
Габариты двигателя в транспортировочной коробке (без насосной части) - 25х25х51 см. Вес 6,8 кг. Длина кабеля в комплекте 3,5 метра.

Электродвигатель M5XV - однофазный электродвигатель 220 вольт/50 Гц. Самый дорогой двигатель, который сочетает взрывозащиту, регулировку оборотов и степень защиты IP55.
Мощность двигателя 1000 Вт. Частота вращения регулируется вручную от 3500 до 1000 об/мин.
С этим двигателем насосы PF могут перекачивать жидкость с вязкостью до 2000 сСт (при уменьшении частоты вращения до минимума).
Габариты двигателя в транспортировочной коробке (без насосной части) 25х25х51 см. Вес 7,5 кг. Длина кабеля в комплекте 3,5 метра.

Пневмодвигатель M6.
Мощность двигателя 400 Вт. Скорость вращения от 300 до 6 000 об/мин.
Для его работы на полную мощность необходим сжатый воздух 710 л/мин (25 cfm) при давлении 5,6 бар (80 psi).
С этим двигателем насосы PF могут перекачивать жидкость с вязкостью до 330 сСт
Габариты двигателя в транспортировочной коробке (без насосной части) 15х15х25 см. Вес 1,8 кг.
