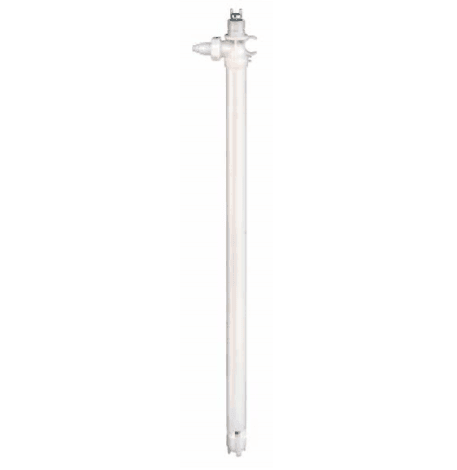

Описание модели PFV-40 без двигателя
Двигатель
Чтобы насос работал, дополнительно к нему нужно приобрести электродвигатель или пневмодвигатель. На выбор возможны следующие двигатели:
Электродвигатель M5V - однофазный электродвигатель 220 вольт/50 Гц со встроенной регулировкой оборотов.
С этим двигателем насос может перекачивать жидкость с вязкостью до 500 сСт. Максимальная производительность 120-150 л/мин. Напор до 20 метров.
Электродвигатель M5T - однофазный электродвигатель 220 вольт/50 Гц с повышенной степенью защиты от воды и пыли IP55.
С этим двигателем насос может перекачивать жидкость с вязкостью до 1000 сСт. Максимальная производительность 120-150 л/мин. Напор до 20 метров.
Электродвигатель M5XV - однофазный электродвигатель 220 вольт/50 Гц. Взрывозащита, регулирование оборотов и степень защиты IP55.
С этим двигателем насос может перекачивать жидкость с вязкостью до 2000 сСт (при уменьшении частоты вращения до минимума). Максимальная производительность 120-150 л/мин. Напор до 20 метров.
Пневмодвигатель M6.
С этим двигателем насос может перекачивать жидкость с вязкостью до 330 сСт. Максимальная производительность 90 л/мин, напор до 11 метров.
Условия эксплуатации бочковых насосов PF, TB
Температура перекачиваемой жидкости зависит от материала корпуса:
- PFP от +1,7 до +71 градусов,
- PFV от +1,7 до +49 градусов,
- PFS от -29 до +105 градусов,
- TBP от +1,7 до +66 градусов,
- TBS от -29 до +66 градусов.
Вязкость жидкости различается для разных насосов:
- PF серия допускает вязкость от 500 до 2000 сСт в зависимости от электродвигателя и 330 сСт для пневмодвигателей.
- TB серия допускает вязкость до 200 сСт.
Плотность перекачиваемой жидкости не должна превышать:
- для насосов PF 1,8 кг/дм3,
- для насосов TB 1,4 кг/дм3.
Если насос перекачивает вязкую жидкость, то его производительность падает:
- при вязкости 250 сстокс производительность падает в 1,5 раза,
- при вязкости 500 сстокс в 2,25 раза,
- при вязкости 1000 сстокс в 3,5 раза,
- при вязкости 2000 сстокс в производительность падает в 6 раз.
Материалы конструкции

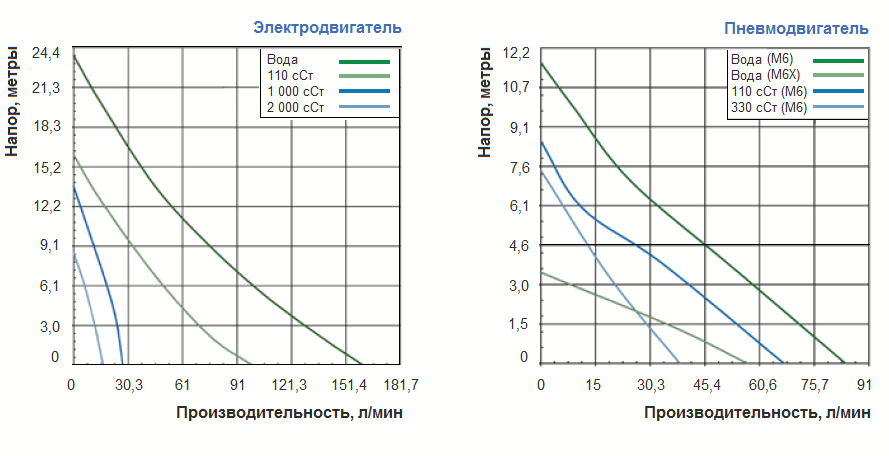

График рабочих характеристик Finish Thompson PFV-40
