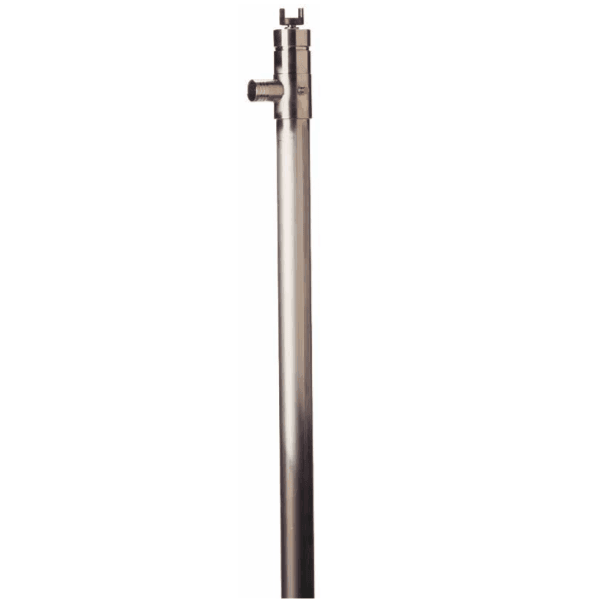

Описание модели TBS-40 без двигателя
Бочковый насос Finish Thompson TBS-40 позволяет откачивать агрессивные жидкости из бочек. Длина насосной погружной части составляет 1000 мм.
Вал насоса уплотнен химостойкой набивкой. Поэтому допускается незначительное содержание твердых частиц в жидкости (До 0,5 мм, не более 1% по объему).
Корпус насос сделан из нержавеющей стали AISI 316, вал из этого же материала.
Независимо от двигателя максимальная вязкость жидкости составляет 220 сСт.
Двигатель
Чтобы насос работал, дополнительно к нему нужно приобрести электродвигатель или пневмодвигатель. На выбор возможны следующие двигатели:
Электродвигатель M5V - однофазный электродвигатель 220 вольт/50 Гц со встроенной регулировкой оборотов.
Максимальная производительность с этим двигателем 70 л/мин. Напор до 8,5 метров.
Электродвигатель M5T - однофазный электродвигатель 220 вольт/50 Гц с повышенной степенью защиты от воды и пыли IP55.
Максимальная производительность с этим двигателем 70 л/мин. Напор до 8,5метров.
Электродвигатель M5XV - однофазный электродвигатель 220 вольт/50 Гц. Взрывозащита, регулирование оборотов и степень защиты IP55.
Максимальная производительность с этим двигателем 70 л/мин. Напор до 8,5 метров.
Пневмодвигатель M6.
Максимальная производительность с этим двигателем 55 л/мин, напор до 5,5 метров.
Условия эксплуатации бочковых насосов PF, TB
Температура перекачиваемой жидкости зависит от материала корпуса:
- PFP от +1,7 до +71 градусов,
- PFV от +1,7 до +49 градусов,
- PFS от -29 до +105 градусов,
- TBP от +1,7 до +66 градусов,
- TBS от -29 до +66 градусов.
Вязкость жидкости различается для разных насосов:
- PF серия допускает вязкость от 500 до 2000 сСт в зависимости от электродвигателя и 330 сСт для пневмодвигателей.
- TB серия допускает вязкость до 200 сСт.
Плотность перекачиваемой жидкости не должна превышать:
- для насосов PF 1,8 кг/дм3,
- для насосов TB 1,4 кг/дм3.
Если насос перекачивает вязкую жидкость, то его производительность падает:
- при вязкости 250 сстокс производительность падает в 1,5 раза,
- при вязкости 500 сстокс в 2,25 раза,
- при вязкости 1000 сстокс в 3,5 раза,
- при вязкости 2000 сстокс в производительность падает в 6 раз.
Материалы конструкции

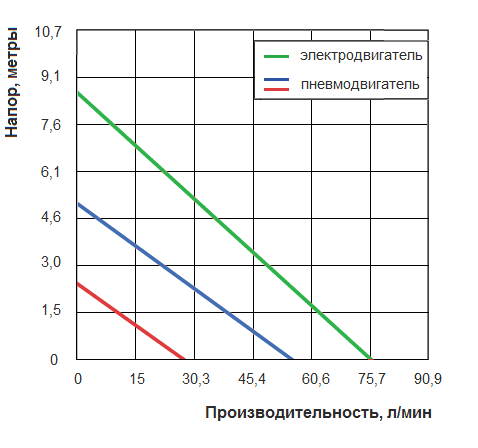

График рабочих характеристик Finish Thompson TBS-40

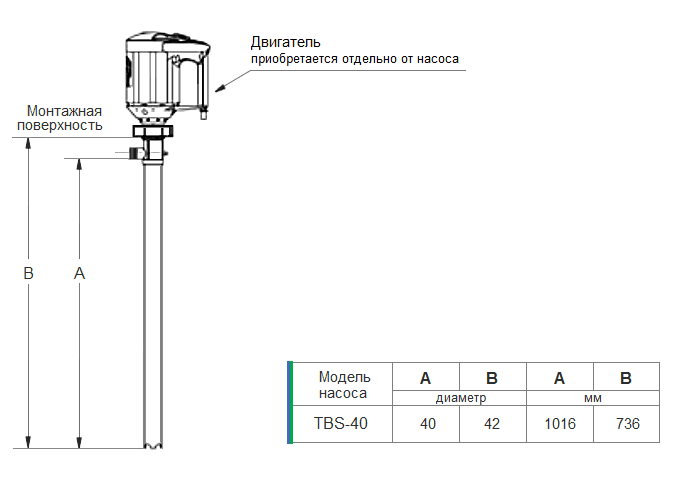

Габаритный чертеж насоса Finish Thompson TBS-40
