Описание модели PFV-48 без двигателя

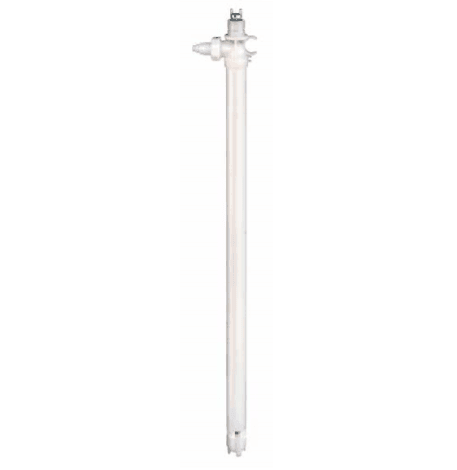

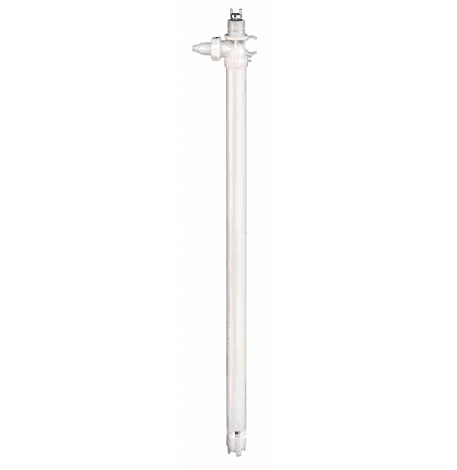

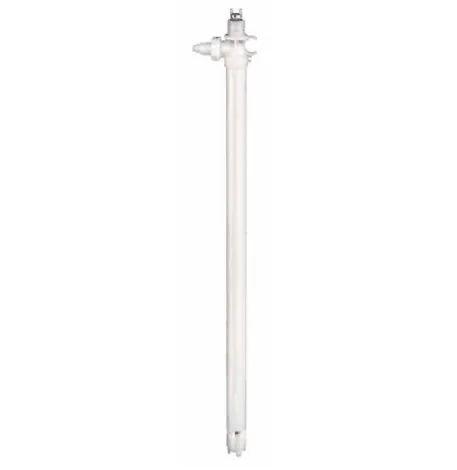

Бочковый насос Finish Thompson PFV-48 позволяет откачивать агрессивные жидкости из еврокубов. Длина насосной погружной части составляет 1200 мм.
Вал насоса не уплотнен, поэтому перекачиваемая жидкость должна быть чистая, без твердых частиц.
Корпус насос сделан из фторопласта PVDF, вал из хастеллоя (alloy 625).
Двигатель
Чтобы насос работал, дополнительно к нему нужно приобрести электродвигатель или пневмодвигатель. На выбор возможны следующие двигатели:
Электродвигатель M5V - однофазный электродвигатель 220 вольт/50 Гц со встроенной регулировкой оборотов.
С этим двигателем насос может перекачивать жидкость с вязкостью до 500 сСт. Максимальная производительность 120-150 л/мин. Напор до 20 метров.
Электродвигатель M5T - однофазный электродвигатель 220 вольт/50 Гц с повышенной степенью защиты от воды и пыли IP55.
С этим двигателем насос может перекачивать жидкость с вязкостью до 1000 сСт. Максимальная производительность 120-150 л/мин. Напор до 20 метров.
Электродвигатель M5XV - однофазный электродвигатель 220 вольт/50 Гц. Взрывозащита, регулирование оборотов и степень защиты IP55.
С этим двигателем насос может перекачивать жидкость с вязкостью до 2000 сСт (при уменьшении частоты вращения до минимума). Максимальная производительность 120-150 л/мин. Напор до 20 метров.
Пневмодвигатель M6.
С этим двигателем насос может перекачивать жидкость с вязкостью до 330 сСт. Максимальная производительность 90 л/мин, напор до 11 метров.
Условия эксплуатации бочковых насосов PF, TB
Температура перекачиваемой жидкости зависит от материала корпуса:
- PFP от +1,7 до +71 градусов,
- PFV от +1,7 до +49 градусов,
- PFS от -29 до +105 градусов,
- TBP от +1,7 до +66 градусов,
- TBS от -29 до +66 градусов.
Вязкость жидкости различается для разных насосов:
- PF серия допускает вязкость от 500 до 2000 сСт в зависимости от электродвигателя и 330 сСт для пневмодвигателей.
- TB серия допускает вязкость до 200 сСт.
Плотность перекачиваемой жидкости не должна превышать:
- для насосов PF 1,8 кг/дм3,
- для насосов TB 1,4 кг/дм3.
Если насос перекачивает вязкую жидкость, то его производительность падает:
- при вязкости 250 сстокс производительность падает в 1,5 раза,
- при вязкости 500 сстокс в 2,25 раза,
- при вязкости 1000 сстокс в 3,5 раза,
- при вязкости 2000 сстокс в производительность падает в 6 раз.
Материалы конструкции

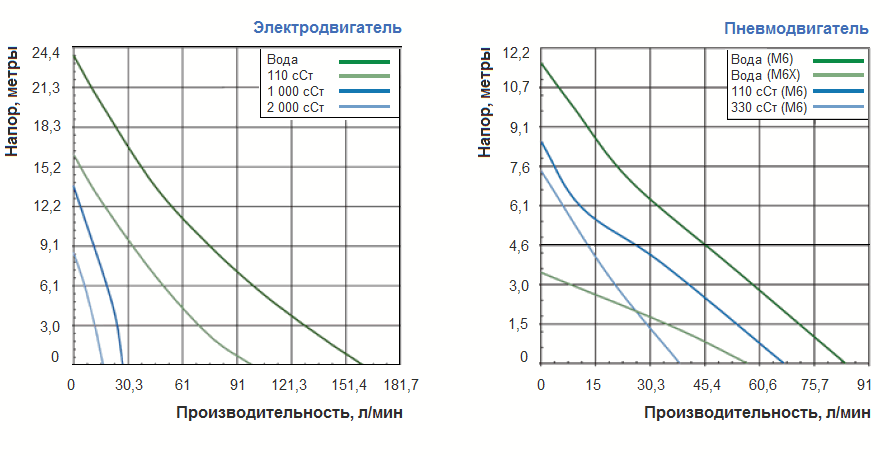

График рабочих характеристик Finish Thompson PFV-48
