Консольные и моноблочные центробежные насосы для воды 150 мм

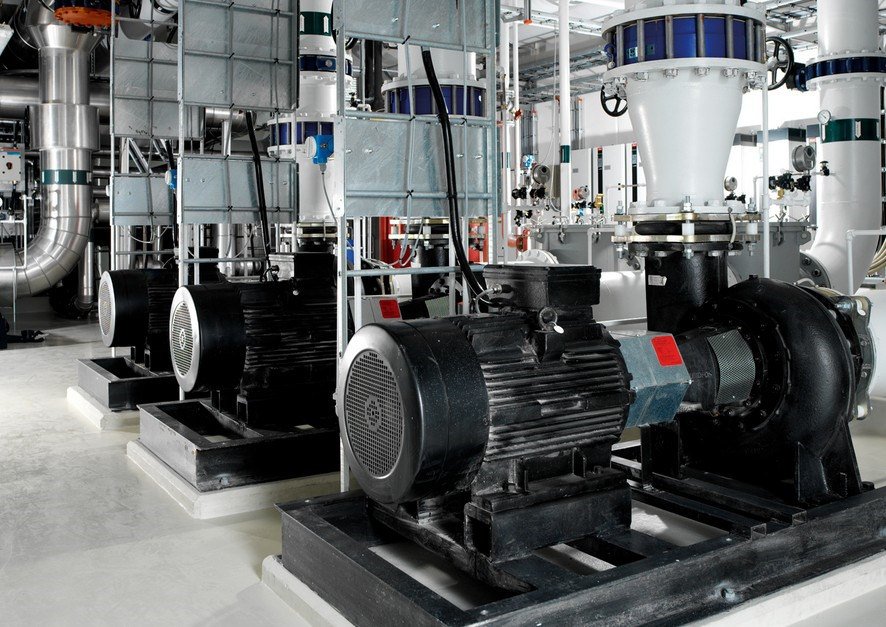

Центробежный насос разгоняет воду вращающимся рабочим колесом (импеллером) и превращает скорость потока в давление. Это самый массовый тип промышленных насосов: в российской классификации консольные обозначаются «К», консольно-моноблочные − «КМ». В англоязычных каталогах этот типа называют end suction, а исполнения − bare shaft (насос без двигателя) и close coupled (моноблок).

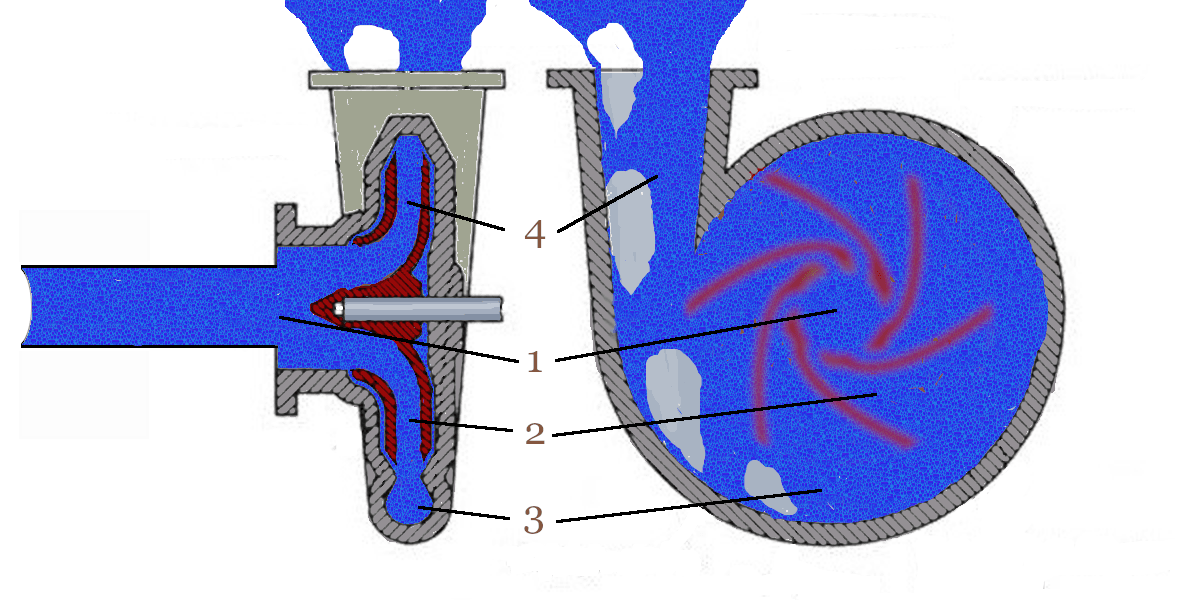

Так, вода подходит к центру колеса по оси вала. Лопатки раскручивают её и отбрасывают к краю, в спиральный корпус «улитку». Сечение улитки плавно растёт, поток замедляется, и скорость переходит в давление. Окончательно это происходит в расширяющемся напорном патрубке.

Важная деталь: насос не самовсасывающий. Перед пуском корпус и всасывающая линия должны быть заполнены водой. Поэтому насос ставят под залив (ниже уровня воды в ёмкости), а если берут воду снизу, то ставят обратный клапан на всасывании и заливают насос вручную.

Одно колесо даёт умеренный напор, но если хочется больше, то есть двухступенчатая SEN-2CT, что дает цифры аж до 159 м при небольшом расходе. Если нужно ещё больше на малых расходах − это задача многоступенчатых насосов.

Моноблочный или консольный

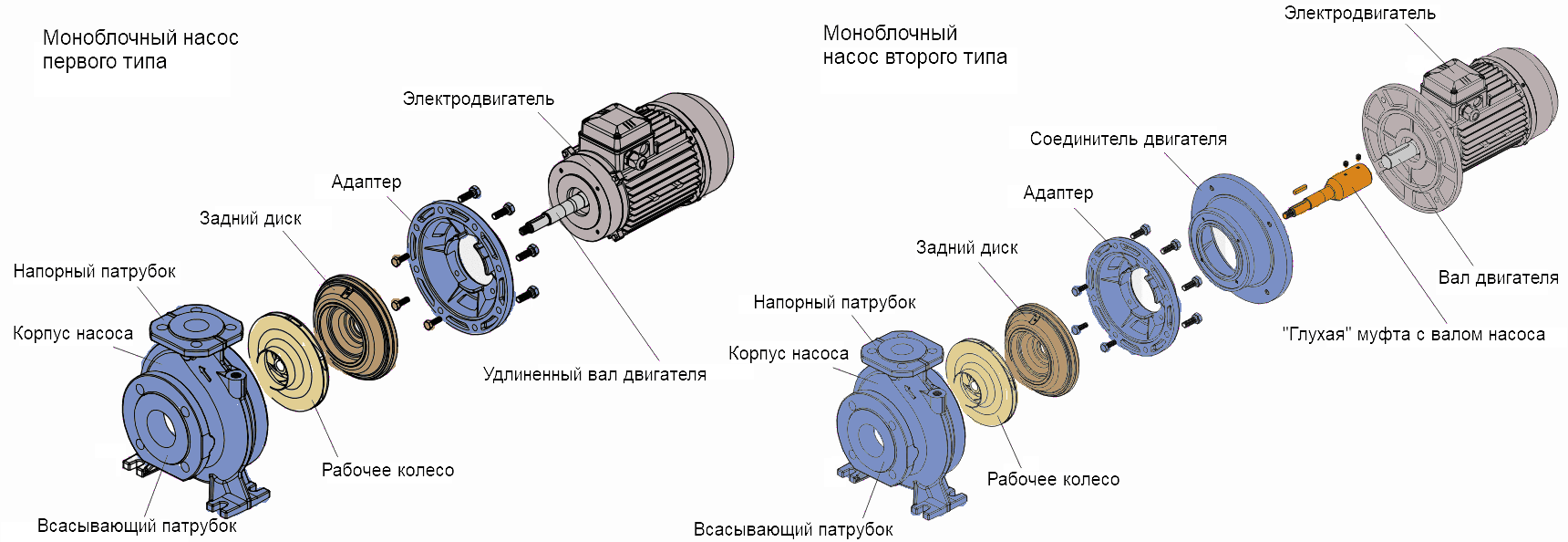

Моноблочный − рабочее колесо стоит прямо на валу двигателя (или на удлинителе вала). Компактный, без центровки, дешевле. Минус есть: при поломке двигателя иногда нужен мотор с особым валом, а не любой стандартный.

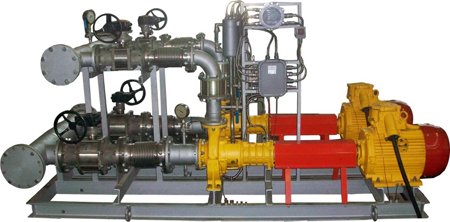

Консольный − у насоса свой вал на подшипниковом узле, двигатель стандартный, соединены муфтой на общей раме. Занимает больше места, требует центровки, зато двигатель меняется на любой общепромышленный, а на мощностях в сотни киловатт это главный аргумент. В каталоге это линейка Zenova SENSA, до 315 кВт.

Материалы

• Корпус − чаще всего чугун (у Pedrollo F и Saer IR − чугун). У Zenova ZS корпус и проточная часть из нержавеющей стали AISI 304.
• Рабочее колесо − чугун, латунь или AISI 304. У Pedrollo F до 7,5 кВт латунь, от 11 кВт чугун.
• Вал − нержавеющая сталь.
• Торцевое уплотнение − пары керамика/графит или карбид кремния, эластомеры NBR, EPDM или FKM. Уплотнение определяет, что насосу можно качать: гликоль или горячая вода могут потребовать другой пары.

• Водоснабжение и повышение давления: жилые дома, предприятия, посёлки.
• Отопление и горячее водоснабжение: подпитка, сетевые и котловые контуры, тепловые пункты.
• Охлаждение: оборотная вода, градирни, чиллеры, охлаждение оборудования.
• Пожаротушение: насосные станции спринклерных и водяных систем.
• Полив и ирригация, перекачка между ёмкостями, наполнение резервуаров.
• Контуры с гликолем − со специальным торцевым уплотнением, его стоит указать при заказе.

Для кислот, щёлочей и растворов реагентов насос в чугуне с NBR не годится, смотрите химические центробежные насосы.

• Ровный поток на выходе без пульсаций — подходит для жидкостей, чувствительных к вспениванию.
• Простая конструкция: плановый осмотр и замена расходников не требуют специальных навыков.
• Сравнительно невысокая цена за счёт небольшого числа простых в изготовлении деталей — в каталоге есть модели от 17 076 ₽.
• Широкий диапазон мощностей — от 0,25 до 315 кВт: одно семейство насосов поможет и в небольшом доме, и на промышленном объекте.
• Высокая надёжность при эксплуатации в рамках рабочей точки.
• Хорошо подходят для водоснабжения: способны долго работать при умеренном напоре и большой суточной подаче.

• Не самовсасывающие. Без воды в корпусе насос не начнёт качать, а работа всухую за минуты убивает торцевое уплотнение.
• Кавитация. Если на всасывании мало подпора (длинная тонкая труба, высокий подъём, горячая вода), вода вскипает у колеса и выедает его. Лечится правильной обвязкой: всасывающая труба не тоньше патрубка, минимум поворотов, насос ближе к воде.
• Работа далеко от рабочей точки. Долгая работа на закрытую задвижку перегревает воду в корпусе, при очень больших расходах растёт риск кавитации и перегруз мотора. Для переменного расхода ставят частотный преобразователь.
• Вязкость и газ. С ростом вязкости падают напор и КПД. Много воздуха или газа в воде — насос срывает подачу.
• Твёрдые частицы. Нужна именно чистая вода. Saer IR допускает до 65 г/м³ взвеси размером до 3 мм, но для грязной воды есть отдельные насосы.

Как сузить выбор:

• Нужна розетка 220 В. Pedrollo CP и HF, Calpeda NM, Zenova SEN-CT, SEN-2CT и ZS, Pedrollo Fm (буква m в артикуле — однофазный).
• Много воды на небольшую высоту (перекачка между ёмкостями, полив) — Pedrollo HF: увеличенные патрубки, расход до 132 м³/ч при напоре до 38 м.
• Малый расход, большой напор (подпитка, повышение давления в высоком здании). Сначала смотрите SEN-2CT. Если и её мало, смотрите вертикальные многоступенчатые.
• Большие расходы — SEN, SENSA, Pedrollo F, Saer IR. От сотен киловатт — только SENSA.
• Корпус без ржавчины в воде — ZS из AISI 304.
• Горячая вода. Pedrollo F и Saer IR — до +90 °C, Saer IR — до +120 °C по запросу.
• Долгая гарантия — Saer IR, 60 месяцев. У остальных 24 месяца.

Когда нужен другой насос:

Чем консольный насос отличается от моноблочного?
У моноблочного колесо стоит на валу двигателя, у консольного — на своём валу, а двигатель подключён через муфту. Моноблок компактнее и дешевле, консольный проще ремонтировать на больших мощностях.

Надо ли заливать насос перед пуском?
Да. Эти насосы не самовсасывающие: либо ставьте их ниже уровня воды, либо ставьте обратный клапан на всасывании и заливайте корпус перед первым пуском.

Можно ли качать гликоль?
Можно, но обычно со специальным торцевым уплотнением. Укажите концентрацию и температуру при заказе — подберём исполнение.

Какая максимальная температура воды?
У Pedrollo F и Saer IR — до +90 °C, у Saer IR до +120 °C по запросу.

Есть ли однофазные модели?
Да: Pedrollo CP, HF и Fm, Calpeda NM, Zenova SEN-CT, SEN-2CT и ZS.

Как подобрать насос?
По рабочей точке: нужный расход (м³/ч) и напор (м) с учётом высоты подъёма и потерь в трубах. Рабочая точка должна лежать в средней части кривой насоса. Воспользуйтесь фильтром «Рабочая точка» или пришлите параметры системы — подберём.
