Консольные насосы Zenova SENSA
Консольные насосы для чистой воды
От 18 до 1000 м³/час
Напор до 164 метров
1,5 - 315 кВт
Цена от 46 704 ₽
Консольные центробежные фланцевые насосы Zenova SENSA (Китай) предназначены для перекачивания больших объемов воды и сходных с ней жидкостей в коммунальном хозяйстве, на промышленных предприятиях, в сельском хозяйстве и системах пожаротушения. Это консольные насосы, где насос и двигатель расположены на единой раме и соединены муфтой. Подробнее
| Модель | Рабочая точка | Макс. расход | Макс. давление | Мощность | Напряжение | Входной патрубок | Цена |
|---|---|---|---|---|---|---|---|
| 15 м³/час при 18.5 м.в.ст. | 18 | 25.4 | 1.5 | 380 | 50 мм | 46 704 ₽ 3 593 ¥ | |
| 15 м³/час при 24.5 м.в.ст. | 24 | 31 | 2.2 | 380 | 50 мм | 49 485 ₽ 3 807 ¥ | |
| 15 м³/час при 28 м.в.ст. | 27 | 35 | 3 | 380 | 50 мм | 56 092 ₽ 4 315 ¥ | |
| 15 м³/час при 35.2 м.в.ст. | 27 | 44.2 | 3 | 380 | 50 мм | 62 102 ₽ 4 777 ¥ | |
| 15 м³/час при 45.5 м.в.ст. | 27 | 54.5 | 4 | 380 | 50 мм | 68 202 ₽ 5 246 ¥ | |
| 15 м³/час при 55 м.в.ст. | 24 | 60 | 5.5 | 380 | 50 мм | 84 198 ₽ 6 477 ¥ | |
| 15 м³/час при 66 м.в.ст. | 24 | 69.5 | 7.5 | 380 | 50 мм | 86 710 ₽ 6 670 ¥ | |
| 15 м³/час при 72 м.в.ст. | 24 | 75 | 9.2 | 380 | 50 мм | 109 823 ₽ 8 448 ¥ | |
| 15 м³/час при 82 м.в.ст. | 24 | 90 | 11 | 380 | 50 мм | 125 251 ₽ 9 635 ¥ | |
| 15 м³/час при 90 м.в.ст. | 24 | 97 | 15 | 380 | 50 мм | 130 185 ₽ 10 014 ¥ | |
| 27 м³/час при 26.3 м.в.ст. | 42 | 31.8 | 3 | 380 | 65 мм | 59 232 ₽ 4 556 ¥ | |
| 27 м³/час при 33 м.в.ст. | 48 | 38 | 4 | 380 | 65 мм | 65 212 ₽ 5 016 ¥ | |
| 27 м³/час при 40.1 м.в.ст. | 42 | 46 | 5.5 | 380 | 65 мм | 83 571 ₽ 6 429 ¥ | |
| 27 м³/час при 50 м.в.ст. | 48 | 57 | 7.5 | 380 | 65 мм | 86 351 ₽ 6 642 ¥ | |
| 27 м³/час при 55 м.в.ст. | 48 | 64 | 9.2 | 380 | 65 мм | 110 780 ₽ 8 522 ¥ | |
| 27 м³/час при 63.5 м.в.ст. | 48 | 72 | 11 | 380 | 65 мм | 126 238 ₽ 9 711 ¥ | |
| 27 м³/час при 75.2 м.в.ст. | 48 | 84.5 | 15 | 380 | 65 мм | 132 397 ₽ 10 184 ¥ | |
| 27 м³/час при 80.7 м.в.ст. | 48 | 90 | 18.5 | 380 | 65 мм | 143 191 ₽ 11 015 ¥ | |
| 27 м³/час при 92.5 м.в.ст. | 42 | 95 | 18.5 | 380 | 65 мм | 169 234 ₽ 13 018 ¥ | |
| 27 м³/час при 103.5 м.в.ст. | 42 | 106 | 22 | 380 | 65 мм | 196 473 ₽ 15 113 ¥ | |
| 27 м³/час при 117 м.в.ст. | 42 | 120 | 30 | 380 | 65 мм | 243 296 ₽ 18 715 ¥ | |
| 27 м³/час при 142 м.в.ст. | 48 | 144 | 37 | 380 | 65 мм | 253 612 ₽ 19 509 ¥ | |
| 27 м³/час при 159 м.в.ст. | 48 | 160 | 45 | 380 | 65 мм | 312 694 ₽ 24 053 ¥ | |
| 48 м³/час при 12.8 м.в.ст. | 72 | 17 | 2.2 | 380 | 65 мм | 52 056 ₽ 4 004 ¥ | |
| 48 м³/час при 17 м.в.ст. | 72 | 20 | 3 | 380 | 65 мм | 59 232 ₽ 4 556 ¥ | |
| 54 м³/час при 20.3 м.в.ст. | 84 | 24 | 4 | 380 | 65 мм | 65 212 ₽ 5 016 ¥ | |
| 54 м³/час при 26.6 м.в.ст. | 84 | 32 | 5.5 | 380 | 65 мм | 81 597 ₽ 6 277 ¥ | |
| 54 м³/час при 34.4 м.в.ст. | 90 | 40 | 7.5 | 380 | 65 мм | 84 198 ₽ 6 477 ¥ | |
| 54 м³/час при 40.9 м.в.ст. | 84 | 50.5 | 9.2 | 380 | 65 мм | 109 434 ₽ 8 418 ¥ | |
| 54 м³/час при 47.5 м.в.ст. | 90 | 57.5 | 11 | 380 | 65 мм | 125 251 ₽ 9 635 ¥ | |
| 54 м³/час при 52 м.в.ст. | 90 | 62 | 15 | 380 | 65 мм | 131 590 ₽ 10 122 ¥ | |
| 54 м³/час при 59 м.в.ст. | 84 | 68.5 | 15 | 380 | 65 мм | 133 444 ₽ 10 265 ¥ | |
| 54 м³/час при 71.5 м.в.ст. | 90 | 79 | 18.5 | 380 | 65 мм | 144 238 ₽ 11 095 ¥ | |
| 54 м³/час при 81.5 м.в.ст. | 90 | 89.5 | 22 | 380 | 65 мм | 169 862 ₽ 13 066 ¥ | |
| 54 м³/час при 87.5 м.в.ст. | 90 | 95.5 | 30 | 380 | 65 мм | 218 001 ₽ 16 769 ¥ | |
| 54 м³/час при 88 м.в.ст. | 84 | 97 | 30 | 380 | 65 мм | 244 014 ₽ 18 770 ¥ | |
| 54 м³/час при 105 м.в.ст. | 90 | 114 | 37 | 380 | 65 мм | 254 329 ₽ 19 564 ¥ | |
| 54 м³/час при 123 м.в.ст. | 90 | 132 | 45 | 380 | 65 мм | 313 382 ₽ 24 106 ¥ | |
| 54 м³/час при 137 м.в.ст. | 90 | 146 | 55 | 380 | 65 мм | 392 109 ₽ 30 162 ¥ | |
| 54 м³/час при 155 м.в.ст. | 90 | 164 | 75 | 380 | 65 мм | 462 643 ₽ 35 588 ¥ | |
| 54 м³/час при 16.8 м.в.ст. | 90 | 19 | 4 | 380 | 80 мм | 71 312 ₽ 5 486 ¥ | |
| 72 м³/час при 19 м.в.ст. | 108 | 23 | 5.5 | 380 | 80 мм | 83 122 ₽ 6 394 ¥ | |
| 72 м³/час при 24.5 м.в.ст. | 120 | 27 | 7.5 | 380 | 80 мм | 85 693 ₽ 6 592 ¥ | |
| 84 м³/час при 28 м.в.ст. | 120 | 33 | 9.2 | 380 | 80 мм | 118 554 ₽ 9 120 ¥ | |
| 84 м³/час при 31.5 м.в.ст. | 120 | 36 | 11 | 380 | 80 мм | 131 470 ₽ 10 113 ¥ | |
| 84 м³/час при 38.5 м.в.ст. | 138 | 42 | 15 | 380 | 80 мм | 137 600 ₽ 10 585 ¥ | |
| 84 м³/час при 41 м.в.ст. | 120 | 45 | 15 | 380 | 80 мм | 140 351 ₽ 10 796 ¥ | |
| 84 м³/час при 49 м.в.ст. | 120 | 52 | 18.5 | 380 | 80 мм | 151 444 ₽ 11 650 ¥ | |
| 90 м³/час при 55 м.в.ст. | 138 | 59 | 22 | 380 | 80 мм | 179 520 ₽ 13 809 ¥ | |
| 90 м³/час при 58.5 м.в.ст. | 120 | 64.8 | 22 | 380 | 80 мм | 180 865 ₽ 13 913 ¥ | |
| 90 м³/час при 74.5 м.в.ст. | 138 | 80 | 30 | 380 | 80 мм | 227 629 ₽ 17 510 ¥ | |
| 90 м³/час при 85 м.в.ст. | 138 | 92 | 37 | 380 | 80 мм | 237 944 ₽ 18 303 ¥ | |
| 90 м³/час при 94.5 м.в.ст. | 138 | 102 | 45 | 380 | 80 мм | 322 950 ₽ 24 842 ¥ | |
| 120 м³/час при 110 м.в.ст. | 180 | 122 | 55 | 380 | 80 мм | 400 421 ₽ 30 802 ¥ | |
| 144 м³/час при 120 м.в.ст. | 210 | 141 | 75 | 380 | 80 мм | 467 666 ₽ 35 974 ¥ | |
| 144 м³/час при 130 м.в.ст. | 210 | 151 | 90 | 380 | 80 мм | 513 473 ₽ 39 498 ¥ | |
| 60 м³/час при 15 м.в.ст. | 120 | 17 | 4 | 380 | 100 мм | 71 551 ₽ 5 504 ¥ | |
| 90 м³/час при 17.4 м.в.ст. | 138 | 21 | 5.5 | 380 | 100 мм | 83 391 ₽ 6 415 ¥ | |
| 90 м³/час при 23 м.в.ст. | 138 | 26 | 7.5 | 380 | 100 мм | 85 933 ₽ 6 610 ¥ | |
| 90 м³/час при 27.3 м.в.ст. | 180 | 28 | 11 | 380 | 100 мм | 131 710 ₽ 10 132 ¥ | |
| 144 м³/час при 27 м.в.ст. | 210 | 34 | 15 | 380 | 100 мм | 137 899 ₽ 10 608 ¥ | |
| 144 м³/час при 33.6 м.в.ст. | 210 | 39 | 18.5 | 380 | 100 мм | 148 962 ₽ 11 459 ¥ | |
| 144 м³/час при 38.6 м.в.ст. | 210 | 44 | 22 | 380 | 100 мм | 173 570 ₽ 13 352 ¥ | |
| 144 м³/час при 39.2 м.в.ст. | 210 | 48 | 22 | 380 | 100 мм | 180 805 ₽ 13 908 ¥ | |
| 144 м³/час при 53.1 м.в.ст. | 210 | 60 | 30 | 380 | 100 мм | 221 918 ₽ 17 071 ¥ | |
| 144 м³/час при 59.3 м.в.ст. | 210 | 71.5 | 37 | 380 | 100 мм | 239 798 ₽ 18 446 ¥ | |
| 144 м³/час при 78.5 м.в.ст. | 210 | 88 | 45 | 380 | 100 мм | 306 804 ₽ 23 600 ¥ | |
| 144 м³/час при 87 м.в.ст. | 210 | 94.5 | 55 | 380 | 100 мм | 385 142 ₽ 29 626 ¥ | |
| 144 м³/час при 101 м.в.ст. | 210 | 108.5 | 75 | 380 | 100 мм | 455 616 ₽ 35 047 ¥ | |
| 144 м³/час при 78 м.в.ст. | 210 | 85 | 45 | 380 | 100 мм | 334 312 ₽ 25 716 ¥ | |
| 144 м³/час при 91 м.в.ст. | 210 | 98 | 55 | 380 | 100 мм | 411 783 ₽ 31 676 ¥ | |
| 180 м³/час при 107.3 м.в.ст. | 240 | 124 | 75 | 380 | 100 мм | 481 928 ₽ 37 071 ¥ | |
| 180 м³/час при 127.3 м.в.ст. | 240 | 144 | 90 | 380 | 100 мм | 533 296 ₽ 41 023 ¥ | |
| 180 м³/час при 136.3 м.в.ст. | 240 | 153 | 110 | 380 | 100 мм | 853 376 ₽ 65 644 ¥ | |
| 180 м³/час при 24.5 м.в.ст. | 240 | 35 | 15 | 380 | 125 мм | 138 347 ₽ 10 642 ¥ | |
| 180 м³/час при 29 м.в.ст. | 240 | 38.5 | 18.5 | 380 | 125 мм | 151 892 ₽ 11 684 ¥ | |
| 180 м³/час при 31.5 м.в.ст. | 240 | 43 | 22 | 380 | 125 мм | 177 696 ₽ 13 669 ¥ | |
| 200 м³/час при 26.8 м.в.ст. | 300 | 38.5 | 22 | 380 | 125 мм | 191 838 ₽ 14 757 ¥ | |
| 200 м³/час при 34.2 м.в.ст. | 300 | 44.5 | 30 | 380 | 125 мм | 230 051 ₽ 17 696 ¥ | |
| 200 м³/час при 45 м.в.ст. | 300 | 55 | 37 | 380 | 125 мм | 252 535 ₽ 19 426 ¥ | |
| 200 м³/час при 51 м.в.ст. | 300 | 61 | 45 | 380 | 125 мм | 309 794 ₽ 23 830 ¥ | |
| 200 м³/час при 56 м.в.ст. | 300 | 65 | 45 | 380 | 125 мм | 314 219 ₽ 24 171 ¥ | |
| 200 м³/час при 71.7 м.в.ст. | 300 | 77 | 55 | 380 | 125 мм | 399 105 ₽ 30 700 ¥ | |
| 240 м³/час при 78 м.в.ст. | 360 | 91 | 75 | 380 | 125 мм | 474 842 ₽ 36 526 ¥ | |
| 240 м³/час при 87 м.в.ст. | 360 | 100 | 90 | 380 | 125 мм | 515 895 ₽ 39 684 ¥ | |
| 240 м³/час при 70.7 м.в.ст. | 360 | 80 | 75 | 380 | 125 мм | 498 044 ₽ 38 311 ¥ | |
| 240 м³/час при 90.7 м.в.ст. | 360 | 100 | 90 | 380 | 125 мм | 547 678 ₽ 42 129 ¥ | |
| 240 м³/час при 108.7 м.в.ст. | 360 | 118 | 110 | 380 | 125 мм | 879 210 ₽ 67 632 ¥ | |
| 240 м³/час при 119.7 м.в.ст. | 360 | 129 | 132 | 380 | 125 мм | 899 571 ₽ 69 198 ¥ | |
| 240 м³/час при 138.7 м.в.ст. | 360 | 148 | 160 | 380 | 125 мм | 939 548 ₽ 72 273 ¥ | |
| 280 м³/час при 35 м.в.ст. | 400 | 39.8 | 45 | 380 | 150 мм | 321 634 ₽ 24 741 ¥ | |
| 280 м³/час при 45 м.в.ст. | 400 | 50.5 | 55 | 380 | 150 мм | 406 491 ₽ 31 269 ¥ | |
| 280 м³/час при 56 м.в.ст. | 400 | 61.5 | 75 | 380 | 150 мм | 479 746 ₽ 36 904 ¥ | |
| 200 м³/час при 63 м.в.ст. | 300 | 70 | 55 | 380 | 150 мм | 406 221 ₽ 31 248 ¥ | |
| 240 м³/час при 70 м.в.ст. | 360 | 80 | 75 | 380 | 150 мм | 489 015 ₽ 37 617 ¥ | |
| 280 м³/час при 73.5 м.в.ст. | 400 | 87 | 90 | 380 | 150 мм | 533 296 ₽ 41 023 ¥ | |
| 280 м³/час при 84 м.в.ст. | 400 | 97 | 110 | 380 | 150 мм | 864 947 ₽ 66 534 ¥ | |
| 300 м³/час при 59.6 м.в.ст. | 500 | 63.2 | 90 | 380 | 150 мм | 545 316 ₽ 41 947 ¥ | |
| 360 м³/час при 68 м.в.ст. | 600 | 74 | 110 | 380 | 150 мм | 884 023 ₽ 68 002 ¥ | |
| 360 м³/час при 78 м.в.ст. | 600 | 84 | 132 | 380 | 150 мм | 897 508 ₽ 69 039 ¥ | |
| 400 м³/час при 90 м.в.ст. | 660 | 98 | 160 | 380 | 150 мм | 937 544 ₽ 72 119 ¥ | |
| 300 м³/час при 93.5 м.в.ст. | 500 | 96 | 132 | 380 | 150 мм | 899 542 ₽ 69 196 ¥ | |
| 360 м³/час при 107.8 м.в.ст. | 600 | 112 | 160 | 380 | 150 мм | 924 807 ₽ 71 139 ¥ | |
| 360 м³/час при 120.8 м.в.ст. | 600 | 125 | 185 | 380 | 150 мм | 964 873 ₽ 74 221 ¥ | |
| 360 м³/час при 131.8 м.в.ст. | 600 | 136 | 200 | 380 | 150 мм | 1 017 437 ₽ 78 264 ¥ | |
| 400 м³/час при 44.6 м.в.ст. | 660 | 50 | 75 | 380 | 200 мм | 503 845 ₽ 38 757 ¥ | |
| 500 м³/час при 48 м.в.ст. | 800 | 56 | 90 | 380 | 200 мм | 550 100 ₽ 42 315 ¥ | |
| 500 м³/час при 57.2 м.в.ст. | 800 | 65.2 | 110 | 380 | 200 мм | 881 811 ₽ 67 832 ¥ | |
| 500 м³/час при 63.2 м.в.ст. | 800 | 71 | 132 | 380 | 200 мм | 902 352 ₽ 69 412 ¥ | |
| 500 м³/час при 69.2 м.в.ст. | 800 | 77 | 160 | 380 | 200 мм | 942 478 ₽ 72 498 ¥ | |
| 500 м³/час при 55.8 м.в.ст. | 800 | 67 | 110 | 380 | 200 мм | 911 472 ₽ 70 113 ¥ | |
| 660 м³/час при 62 м.в.ст. | 1000 | 80.2 | 132 | 380 | 200 мм | 925 226 ₽ 71 171 ¥ | |
| 660 м³/час при 75 м.в.ст. | 1000 | 90 | 160 | 380 | 200 мм | 974 860 ₽ 74 989 ¥ | |
| 660 м³/час при 85 м.в.ст. | 1000 | 100 | 200 | 380 | 200 мм | 1 019 261 ₽ 78 405 ¥ | |
| 500 м³/час при 82.8 м.в.ст. | 800 | 92 | 185 | 380 | 200 мм | 1 020 457 ₽ 78 497 ¥ | |
| 660 м³/час при 92 м.в.ст. | 1000 | 111 | 250 | 380 | 200 мм | 1 571 395 ₽ 120 877 ¥ | |
| 660 м³/час при 105 м.в.ст. | 1000 | 124 | 280 | 380 | 200 мм | 1 639 297 ₽ 126 100 ¥ | |
| 660 м³/час при 118 м.в.ст. | 1000 | 135 | 315 | 380 | 200 мм | 1 793 581 ₽ 137 968 ¥ |
Консольные насосы Zenova SENSA - справочная информация
Консольные центробежные фланцевые насосы Zenova SENSA (Китай) предназначены для перекачивания больших объемов воды и сходных с ней жидкостей в коммунальном хозяйстве, на промышленных предприятиях, в сельском хозяйстве и системах пожаротушения. Это консольные насосы, где насос и двигатель расположены на единой раме и соединены муфтой. Такая конструкция позволяет заменять насосную часть и двигатель независимо друг от друга.
Расшифровка обозначения
Разберем расшифровку артикула на примере модели SENSA 125-250H/900:
SENSA – серия;125 – диаметр выходного патрубка (мм);
250 – номинальный диаметр рабочего колеса (мм);
H – высоконапорная модель;
900 – мощность 90 кВт (15 – 1,5 кВт, 22 – 2,2 кВт 30 – 3 кВт и т.д.)
Условия эксплуатации
- Температура перекачиваемой воды (или иной среды) от -10 °C до +120 °C.
- Температура снаружи насоса от -10 °C до +50 °C.
- Максимальное давление: 20 бар.
- Допускается круглосуточная эксплуатация (S1).

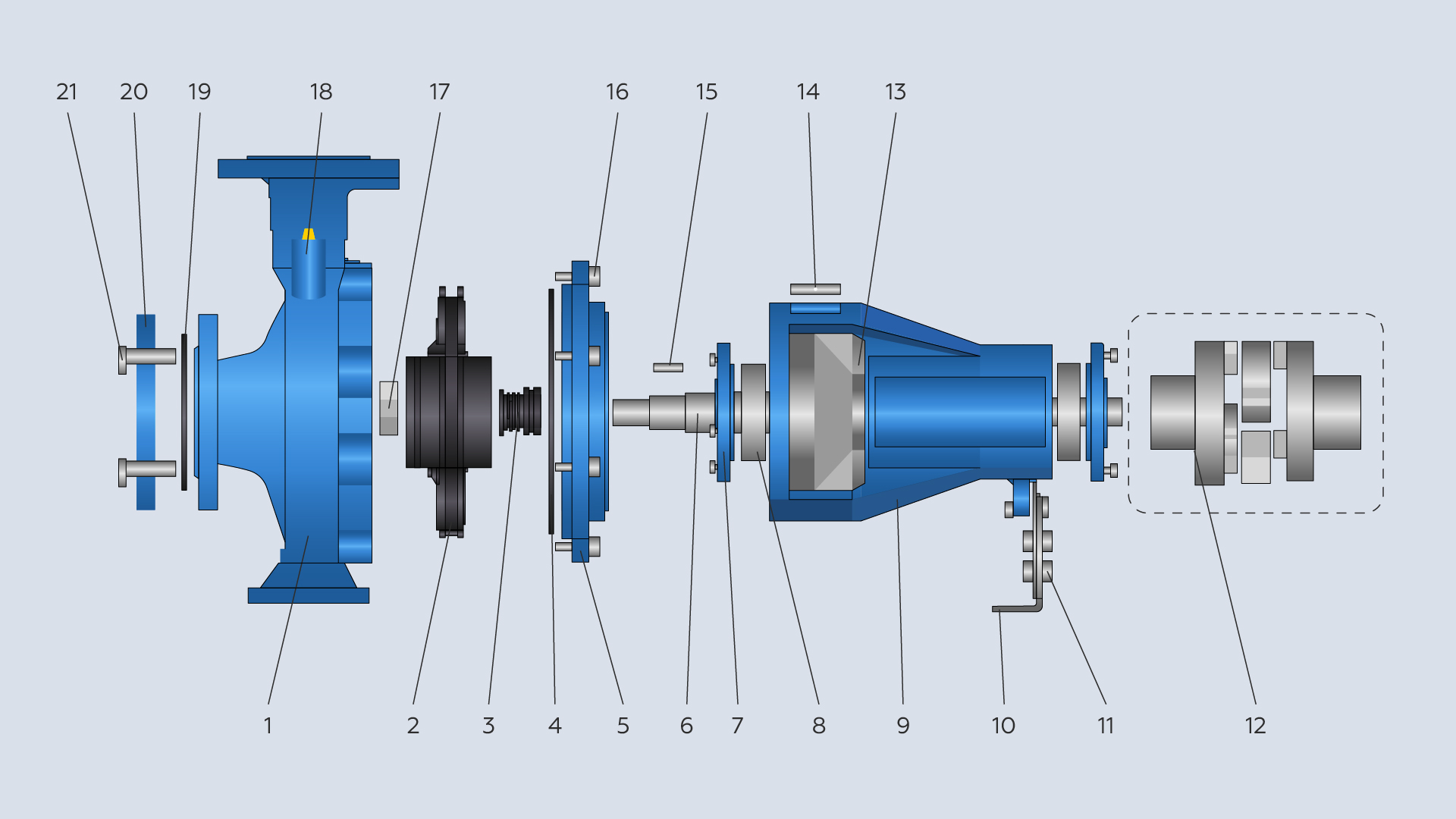

Конструкция и материалы насосной части
| 1. Корпус насоса – чугун | 8. Шариковый подшипник | 15. Шпонка импеллера – железо |
| 2. Импеллер – нержавеющая сталь AISI 304 (модели 32-160/15, 32-160/22, 32-160/30, 32-200/30, 32-200/40, 40-200/55, 40-200/75)/чугун (все остальные модели) | 9. Опорная часть корпуса - чугун | 16. Соединительный болт – сталь |
| 3. Механическое уплотнение - графит-карбид кремния- нержавеющая сталь AISI 304 | 10. Ножка – железо | 17. Гайка импеллера – оцинкованная сталь |
| 4. Уплотнительное кольцо – NBR | 11. Болты опоры – сталь | 18. Выпускной клапан – латунь |
| 5. Соединение – чугун | 12. Муфта – сталь | 19. Сальник - NBR |
| 6. Комбинированный вал - проточная часть вала из стали AISI 304, а "сухая" часть из конструкционной стали #45. Между собой они соединены фрикционной сваркой. | 13. Крышка корпуса - нержавеющая сталь AISI 304 | 20. Контр-фланец – оцинкованный чугун |
| 7. Крышка подшипника - чугун | 14. Шильдик - алюминий | 21. Болт фланца - сталь |
Электродвигатель
Насосы серии Zenova SENSA оснащаются двигателями стандарта YE3. Это двухполюсные трехфазные двигатели, рассчитанные на частоту сети 50 Гц, скорость вращения 2900 об/мин, мощность от 1.5 до 315 кВт.
Класс изоляции двигателей “F”.
Параметры защиты IP 55.
