Описание модели ARV-24_220

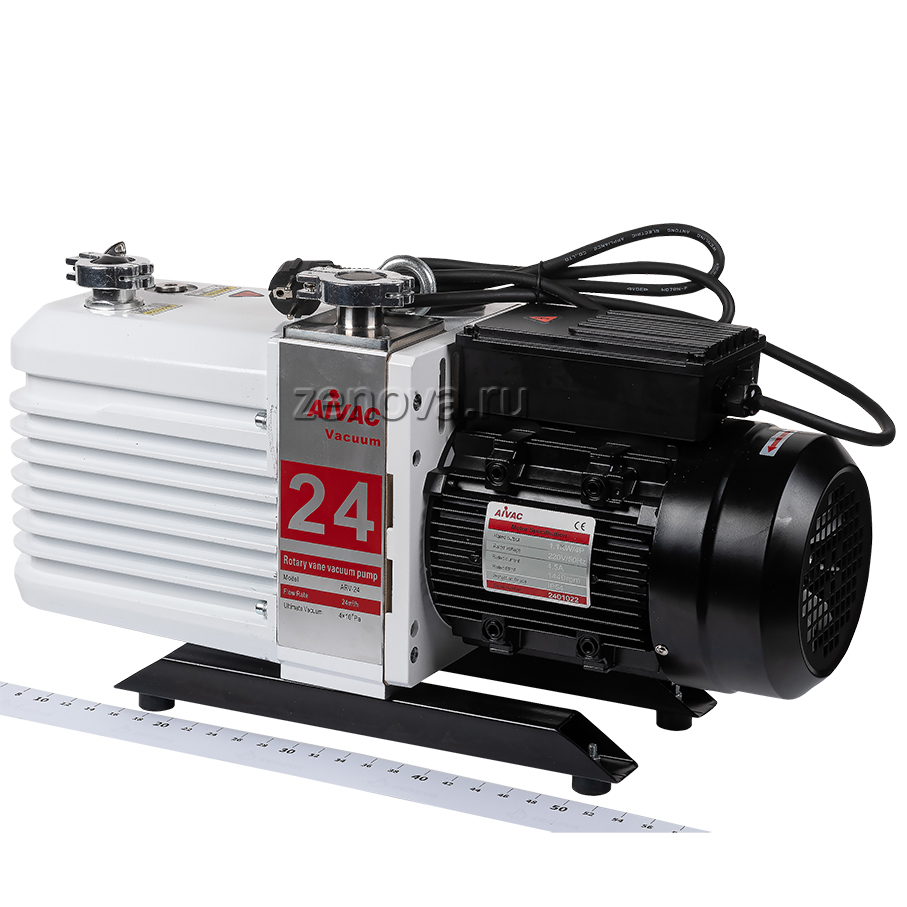

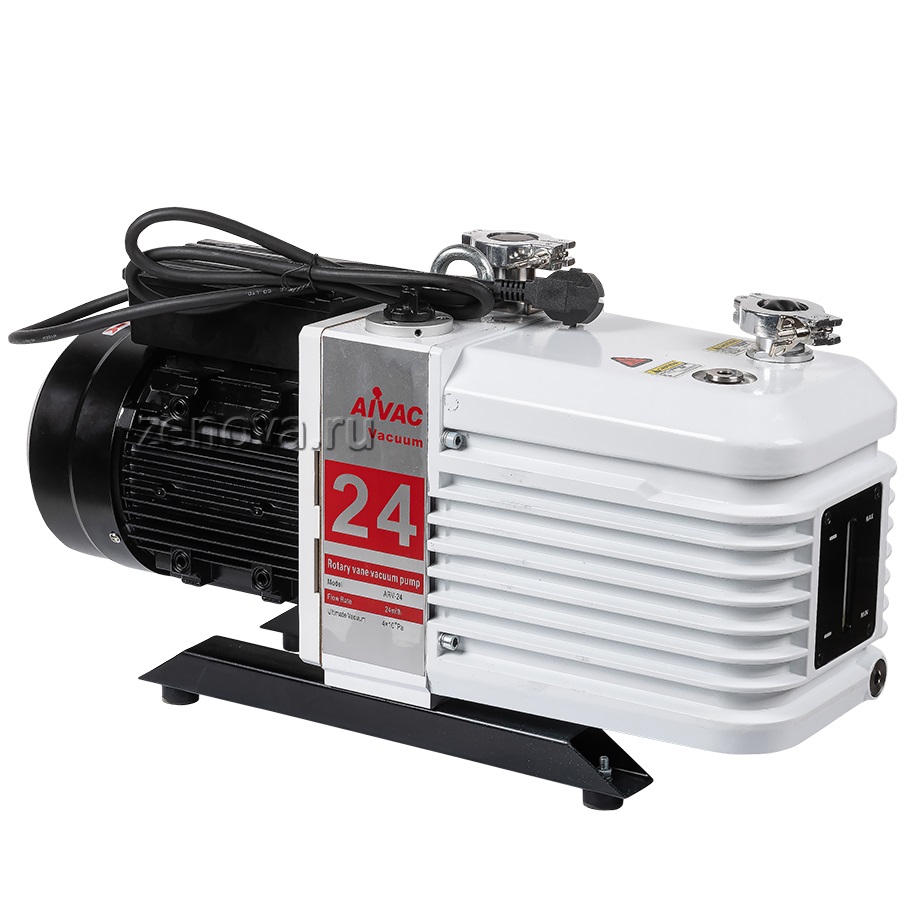

Двухступенчатый пластинчато-роторный вакуумный насос AirVac ARV-24_220 позволяет создать глубокий вакуум в промышленных или лабораторных условиях. Полное остаточное давление с закрытым газобалластным клапаном достигает 0,004 мбар (0,4 Па). Насос сделан с большим запасом прочности и рассчитан на интенсивную эксплуатацию. Тихоходный двигатель (1440 об/мин) помогает достигнуть высокого ресурса работы и низкого уровеня шума ≤ 58 дБ. Вакуумное масло в рабочем процессе насоса используется как охлаждающая жидкость, смазка и герметик. Насос выполнен из литого алюминия, оборудован газобалластным устройством, всасывающая линия подключается к насосу через вакуумный фланец KF 25, выхлопная через KF 40.
Основание с резиновыми опорами обеспечивает баланс уровень вибрации насоса во время работы.
Максимальная производительность насоса 24 м3/ч или 400 л/мин.
Предельное остаточное давление насоса:
- полное с закрытым газобалластным клапаном 0,004 мбар (0,4 Па / 0,003 торр / 0,003 мм.рт.столба);
- полное с открытым газобалластным клапаном 0,008 мбар (0,8 Па / 0,006 торр / 0,006 мм.рт.столба);
- парциальное без газобалласта 0,0004 мбар (0,04 Па / 0,0003 торр / 0,0003 мм.рт.столба).
Объем масла в рабочей камере насоса 1,2 - 2 литра.

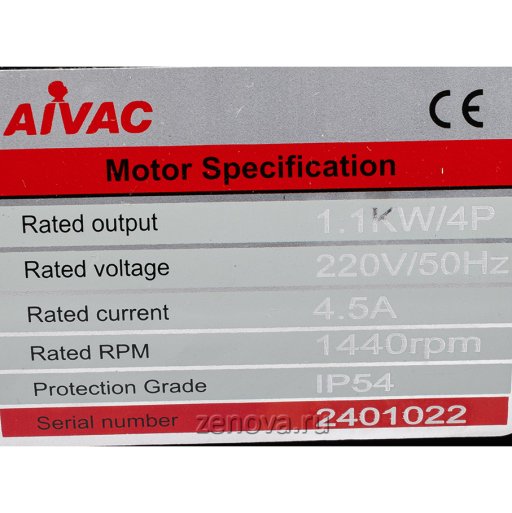

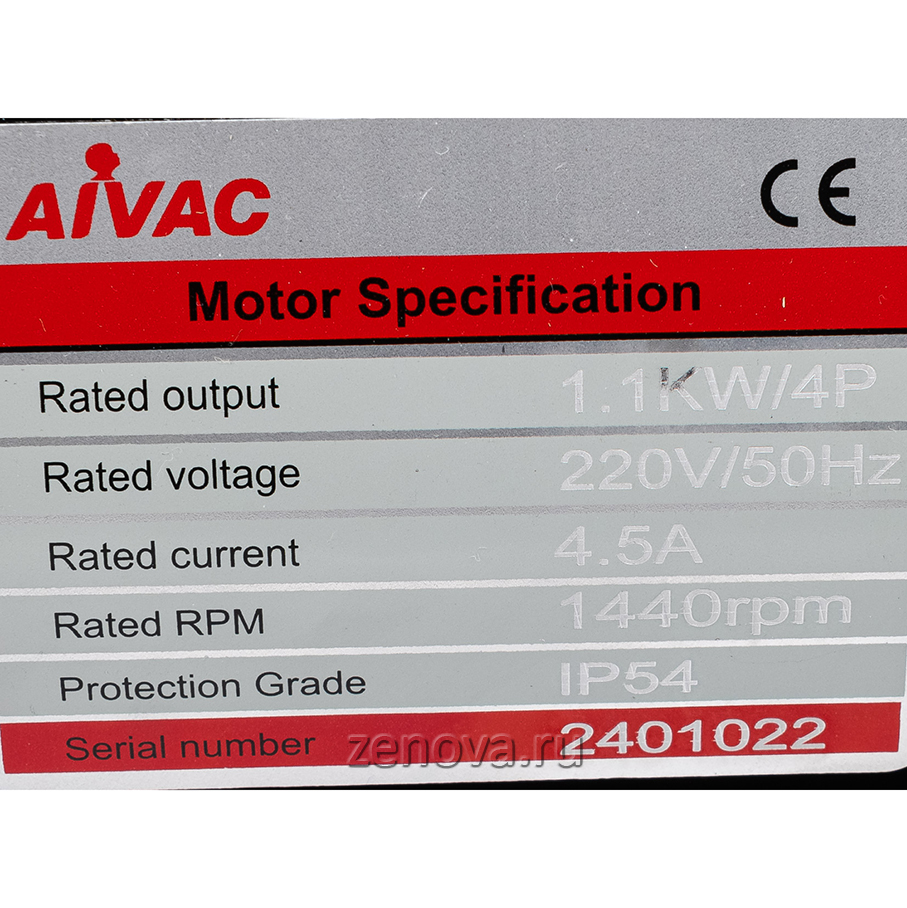

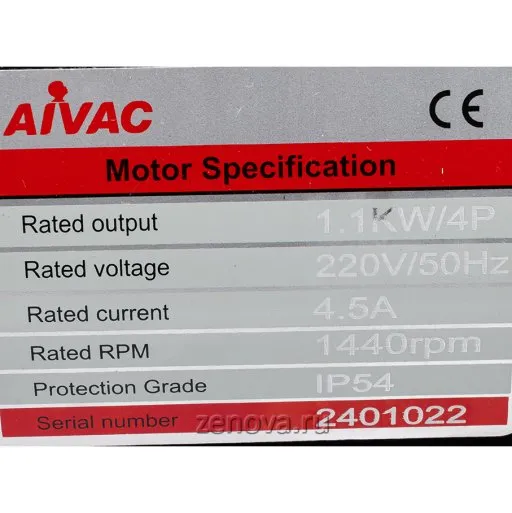

Насос оснащен однофазным электродвигателем мощностью 1,1 кВт, 1440 об/мин, 220 В/50 Гц, со встроенной тепловой защитой и выключателем ON-OFF.
Охлаждение двигателя и насоса обеспечивает вентилятор.
На насосе установлен обратный клапан для защиты вакуумной линии от взрывной разгерметизации при внезапной остановке насоса. Обратите внимание, что клапан не рассчитан на длительное поддержание вакуума после остановки насоса, он лишь снижает скорость натекания воздуха. Если вам нужно обеспечить идеальную герметичность линии после остановки насоса — используйте электронные клапана или механические затворы на вакуумных линиях.

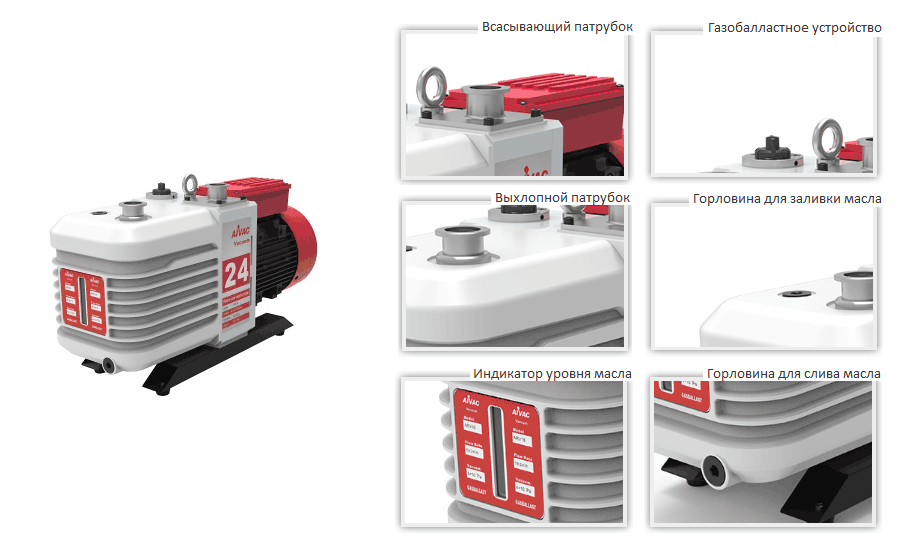

Элементы конструкции пластинчато-роторного вакуумного насоса AirVac ARV-24_220
Материалы конструкции
- Корпус - сталь
- Лопатки - алюминий.
Условия эксплуатации
- Температура окружающей среды должна находиться в пределах от +5 °С до 40 °С.
- Относительная влажность воздуха должна быть меньше 85 %.
- Насос может храниться и эксплуатироваться на высотах до 1000 метров над уровнем моря. Эксплуатация насоса на высотах больше 1000 метров над уровнем моря не допускается.
- Насос нельзя хранить и эксплуатировать, если в помещении присутствуют агрессивные, легковоспламеняемые или взрывоопасные газы.
- Все насосы серии используют вакуумное масло ISO VG 68.
Обратите внимание на рекомендуемое время непрерывной работы двухступенчатых вакуумных насосов – оно зависит от давления на входе и ориентировочно составляет:
- Не более 10 минут с атмосферным давлением на входе.
- Не более 20 минут с давлением на входе 0.5 — 1 атмосфера.
- Не более 30 минут с давлением на входе 0.1 — 0.5 атмосферы.
- Не более двух часов с давлением на входе от 30 до 100 мБар.
- Не более 8 часов с давлением на входе от 5 до 30 мБар.
- Без ограничения времени с давлением на входе менее 5 мБар.
Если насос стартует с атмосферным давлением на входе и затем за 10 минут достигает 4 мБар, то он может работать без ограничения времени.

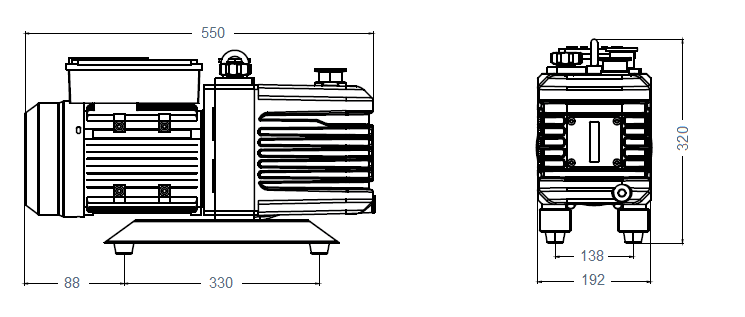

Габаритный чертеж насоса AiVac ARV-24_220
Комплект поставки
- Вакуумный насос.
- Паспорт и инструкция по эксплуатации.
