Форвакуумные насосы AiVac ARV с масляной камерой - справочная информация

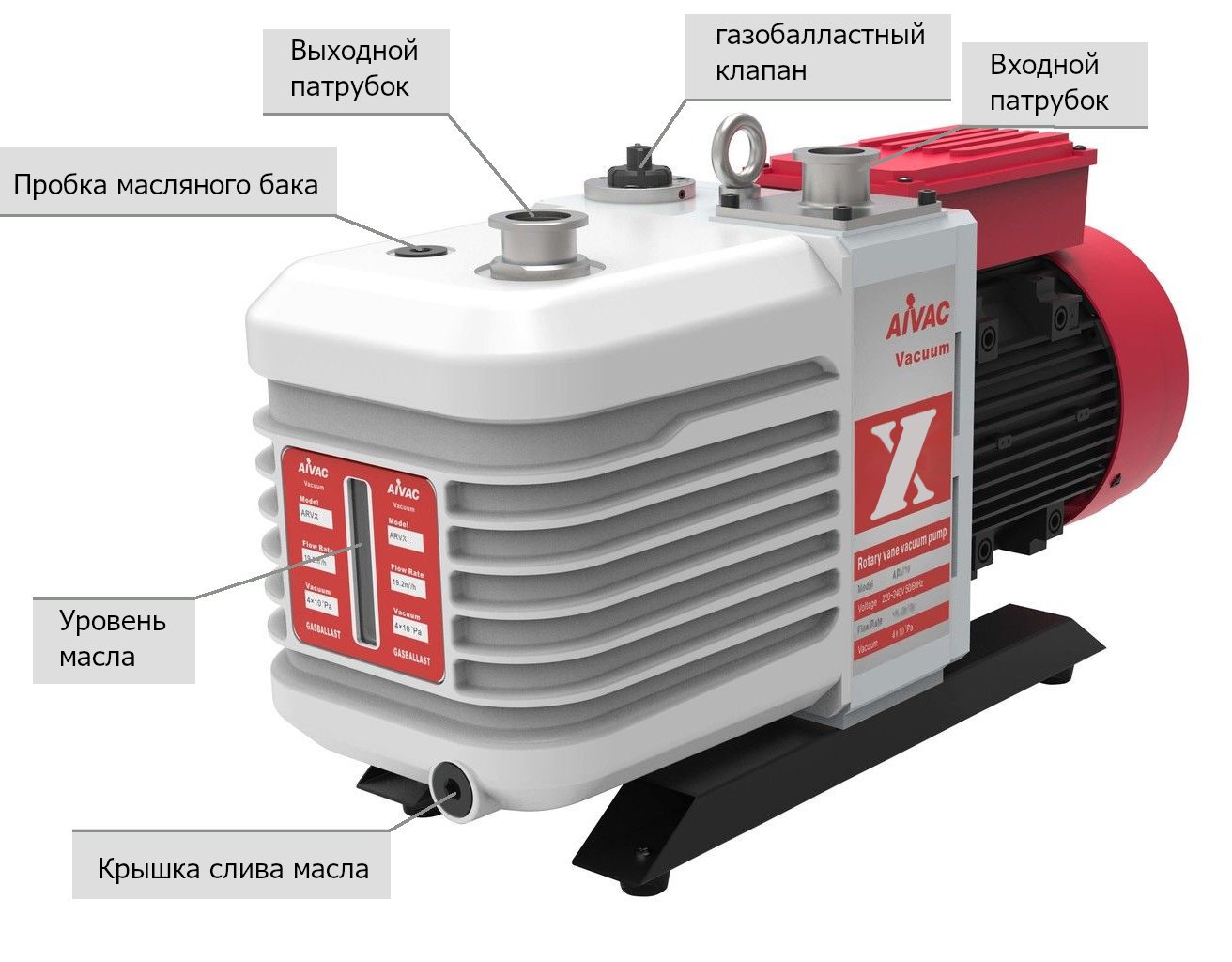

Двухступенчатые вакуумные насосы AirVac ARV (Китай) служат для получения глубокого вакуума 0,004 мбар (0,4 Па). Это современные пластинчато-роторные масляные насосы, ориентированные на откачивание газовоздушных смесей в промышленности и лабораториях. Линейка серии включает в себя модели производительностью от 4 до 90 м³/ч (от 67 до 1500 л/мин).
Благодаря высокому уровню достигаемого вакуума насосы ARV могут использоваться в качестве форвакуумных, то есть в качестве первой ступени для насосов глубокого вакуума (турбомолекулярных, диффузионных, криогенных и т.д.).
Насосы ARV имеют высокое качество сборки. При их производстве используется высокоточные станки японского и немецкого производства. Внешне насосы тоже выглядят очень эстетично.
Основные характеристики насосов ARV
- Насосы ARV позволяют достигать следующего уровня вакуума:
- парциальное предельное остаточное давление 0,004 мбар (4x10 -2 Па)
- предельное остаточное давление (без газобалласта) 0,04 мбар (4x10 -1 Па)
- предельное остаточное давление (с газобалластом) 0,08 мбар (8x10 -1 Па). - Объем вакуумного масла в насосах в зависимости от модели составляет от 1 до 4,5 литров.
- Насосы ARV могут эксплуатироваться при температуре окружающей среды от +5 °C до +40 °C.
Особенности работы обратного клапана
Насосы ARV оснащены встроенным обратным клапаном. Этот клапан предназначен для защиты от взрывной разгерметизации и для предотвращения попадания вакуумного масла в вакуумируемую линию. Обратный клапан не должен использоваться как единственное запирающее устройство. Это связано с особенностями работы клапана. Для обеспечения максимальной глубины вакуума, клапан открывается и закрывается принудительно: открывается он под давлением масла, а закрывается под действием пружины. Давление масла создается и поддерживается во время работы насоса двигателем. Но в момент отключения насоса двигатель какое-то время вращается по инерции, и давление масла не может исчезнуть мгновенно. В результате — клапан тоже закрывается плавно и не может обеспечить стопроцентную герметизацию вакуумной линии.
Вместе с тем, в случае аварии — когда давление в насосе вырастет очень быстро — клапан своевременно перекроет вакуумную линию, предотвратив взрывную разгерметизацию вакуумируемого сосуда. В большинстве случаев этого достаточно. Но если вы хотите, чтобы в момент выключения насоса не происходило просадки вакуума в вакуумируемом сосуде — вы можете дополнительно установить электромагнитный клапан, который будет закрываться сразу в момент отключения питания и открываться через несколько секунд после подачи питания.
Материалы конструкции
- Корпус - сталь
- Лопатки - алюминий.
Электродвигатели
- В насосах ARV используются одно- и трехфазные двигатели 1440 об/мин (4Р).
- Рабочее напряжение двигателей 220 В для однофазных и 380 В для трехфазных двигателей. Допустимые отклонения от номинальных параметров напряжения +/-10 % от номинального значения. Частота тока 50 Гц.
- Мощность двигателей 0,55 - 3,0 кВт.
- Управление питанием насоса через выключатель ON-OFF (только для моделей 220 вольт).
Условия эксплуатации
- Температура окружающей среды должна находиться в пределах от +5 °С до 40 °С.
- Относительная влажность воздуха должна быть меньше 85 %.
- Насос может храниться и эксплуатироваться на высотах до 1000 метров над уровнем моря. Эксплуатация насоса на высотах больше 1000 метров над уровнем моря не допускается.
- Насос нельзя хранить и эксплуатировать, если в помещении присутствуют агрессивные, легковоспламеняемые или взрывоопасные газы.
- Все насосы серии используют вакуумное масло ISO VG 68.
Обратите внимание на рекомендуемое время непрерывной работы двухступенчатых вакуумных насосов – оно зависит от давления на входе и ориентировочно составляет:
- Не более 10 минут с атмосферным давлением на входе.
- Не более 20 минут с давлением на входе 0.5 — 1 атмосфера.
- Не более 30 минут с давлением на входе 0.1 — 0.5 атмосферы.
- Не более двух часов с давлением на входе от 30 до 100 мБар.
- Не более 8 часов с давлением на входе от 5 до 30 мБар.
- Без ограничения времени с давлением на входе менее 5 мБар.
Если насос стартует с атмосферным давлением на входе и затем за 10 минут достигает 4 мБар, то он может работать без ограничения времени.
Области применения
- Фармакология;
- Химическое производство;
- Микроэлектроника;
- Вакуумная плавка;
- Сушка вымораживанием;
- Исследовательские центры;
- Производство неоновой рекламы.
Комплект поставки
- Вакуумный насос.
- Паспорт и инструкция по эксплуатации.
