Горизонтальные многоступенчатые насосы Zenova CHL
от 16 645 ₽
Корпус и импеллер из нержавеющей стали
Макс. расход 3,5–28 м³/часМакс. давление 23–60 м.в.ст.Мощность 0,37–3 кВтНапряжение 220–380 ВВходной патрубок 1–2 дюйм
Горизонтальные многоступенчатые насосы 380 В
Несколько рабочих колёс на одном валу — и компактный насос даёт напор, какой обычному центробежному не под силу. В каталоге 168 моделей от 0,33 до 7,5 кВт: собственные Zenova CHL и CHM, Fancy CM и итальянские Calpeda MXH, MXP и MGP. Напор до 89 м, расход до 66 м³/ч, есть однофазные на 220 В, корпуса из нержавейки и чугуна Подробнее
Горизонтальные многоступенчатые насосы Zenova CHM
от 14 929 ₽
Хорошие показатели по низкой цене
Макс. расход 4–28 м³/часМакс. давление 23–56,5 м.в.ст.Мощность 0,37–4 кВтНапряжение 220–380 ВВходной патрубок 1–2 дюйм
Горизонтальные многоступенчатые насосы Fancy CM
от 19 923 ₽
Нержавеющие насосы для чистой воды
Макс. расход 3,5–28 м³/часМакс. давление 10–74 м.в.ст.Мощность 0,37–4,4 кВтНапряжение 220–380 ВВходной патрубок 1–2 дюйм
Горизонтальные многоступенчатые насосы Calpeda MXH
от 32 264 ₽
Корпус и импеллер из нержавеющей стали высшего сорта
Макс. расход 4,8–66 м³/часМакс. давление 16,3–89 м.в.ст.Мощность 0,33–7,5 кВтНапряжение 220–380 ВВходной патрубок 1–3 дюйм
Горизонтальные многоступенчатые насосы Calpeda MXP
от 29 881 ₽
Корпус из нержавейки, импеллер из полимера
Макс. расход 4,5–7,2 м³/часМакс. давление 21,5–46 м.в.ст.Мощность 0,33–0,75 кВтНапряжение 220–380 ВВходной патрубок 1 дюйм
Горизонтальные многоступенчатые насосы Calpeda MGP
от 24 988 ₽
Толстый корпус и импеллер из чугуна
Макс. расход 4,5–7,2 м³/часМакс. давление 21,5–43 м.в.ст.Мощность 0,33–0,55 кВтНапряжение 220–380 ВВходной патрубок 1 дюйм
Гарантия 18 мес.
| Модель | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Рабочая точка | Мощность (кВт) | Напряжение (В) | Входной патрубок | Цена |
|---|---|---|---|---|---|---|---|
| CHM 2-3 v.380 | 4 | 27 | 2 м³/час при 24 м.в.ст. | 0.37 | 380 | 1" | 14 929 ₽ 1 148 ¥ |
| CHL 2-3 v.380 | 3.5 | 28 | 2 м³/час при 22 м.в.ст. | 0.37 | 380 | 1" | 16 645 ₽ 1 280 ¥ На складе более 3 шт. |
| CHM 2-4 v.380 | 4 | 36 | 2 м³/час при 32 м.в.ст. | 0.55 | 380 | 1" | 17 074 ₽ 1 313 ¥ |
| CHM 2-5 v.380 | 4 | 44 | 2 м³/час при 40 м.в.ст. | 0.55 | 380 | 1" | 18 304 ₽ 1 408 ¥ |
| CHL 2-4 v.380 | 3.5 | 36 | 2 м³/час при 29 м.в.ст. | 0.55 | 380 | 1" | 18 504 ₽ 1 423 ¥ На складе более 3 шт. |
| CHL 2-5 v.380 | 3.5 | 45.5 | 2 м³/час при 36 м.в.ст. | 0.55 | 380 | 1" | 20 678 ₽ 1 591 ¥ |
| CHL 2-6 v.380 | 3.5 | 53.5 | 2 м³/час при 44 м.в.ст. | 0.75 | 380 | 1" | 21 450 ₽ 1 650 ¥ На складе 3 шт. |
| CHM 4-3 v.380 | 6 | 29 | 4 м³/час при 25 м.в.ст. | 0.55 | 380 | 1 1/4" | 16 045 ₽ 1 234 ¥ |
| CHL 4-3 v.380 | 7 | 28 | 4 м³/час при 23.5 м.в.ст. | 0.55 | 380 | 1 1/4" | 18 218 ₽ 1 401 ¥ На складе более 3 шт. |
| CHL 4-4 v.380 | 7 | 37.5 | 4 м³/час при 31 м.в.ст. | 0.75 | 380 | 1 1/4" | 20 563 ₽ 1 582 ¥ |
| CHL 4-5 v.380 | 7 | 49 | 4 м³/час при 39 м.в.ст. | 1.1 | 380 | 1 1/4" | 22 480 ₽ 1 729 ¥ В пути более 3 шт. |
| CHM 4-6 v.380 | 6 | 56.5 | 4 м³/час при 49 м.в.ст. | 1.3 | 380 | 1 1/4" | 25 139 ₽ 1 934 ¥ |
| CHM 12-2 v.380 | 16 | 23 | 12 м³/час при 19.5 м.в.ст. | 1.5 | 380 | 1 1/2" | 26 026 ₽ 2 002 ¥ |
| CHM 12-3 v.380 | 16 | 35 | 12 м³/час при 29.5 м.в.ст. | 1.85 | 380 | 1 1/2" | 29 773 ₽ 2 290 ¥ |
| CHM 12-4 v.380 | 16 | 47 | 12 м³/час при 39.5 м.в.ст. | 2.4 | 380 | 1 1/2" | 34 005 ₽ 2 616 ¥ |
| CHL 8-3 v.380 | 11 | 29.5 | 8 м³/час при 27 м.в.ст. | 1.1 | 380 | 2" | 27 914 ₽ 2 147 ¥ В пути более 3 шт. |
| CHM 16-2 v.380 | 22 | 26 | 16 м³/час при 21.7 м.в.ст. | 2.2 | 380 | 2" | 29 029 ₽ 2 233 ¥ |
| CHL 12-2 v.380 | 16 | 23 | 12 м³/час при 19.5 м.в.ст. | 1.2 | 380 | 2" | 30 059 ₽ 2 312 ¥ |
| CHM 20-2 v.380 | 28 | 27 | 20 м³/час при 22 м.в.ст. | 2.2 | 380 | 2" | 30 488 ₽ 2 345 ¥ |
| CHL 16-2 v.380 | 22 | 26 | 16 м³/час при 21.7 м.в.ст. | 2.2 | 380 | 2" | 31 489 ₽ 2 422 ¥ На складе 1 шт. |
| CHL 8-4 v.380 | 11 | 39 | 8 м³/час при 35 м.в.ст. | 1.5 | 380 | 2" | 31 660 ₽ 2 435 ¥ На складе более 3 шт. |
| CHL 12-3 v.380 | 16 | 35 | 12 м³/час при 29.5 м.в.ст. | 1.8 | 380 | 2" | 32 718 ₽ 2 517 ¥ |
| CHM 16-3 v.380 | 22 | 40 | 16 м³/час при 34 м.в.ст. | 3 | 380 | 2" | 35 178 ₽ 2 706 ¥ |
| CHL 8-5 v.380 | 11 | 51 | 8 м³/час при 45 м.в.ст. | 2.2 | 380 | 2" | 35 207 ₽ 2 708 ¥ На складе более 3 шт. |
| CHL 20-2 v.380 | 28 | 27 | 20 м³/час при 22 м.в.ст. | 2.2 | 380 | 2" | 36 780 ₽ 2 829 ¥ На складе 1 шт. |
| CHL 12-4 v.380 | 16 | 47 | 12 м³/час при 39.5 м.в.ст. | 2.4 | 380 | 2" | 38 438 ₽ 2 957 ¥ На складе 3 шт. |
| CHM 20-3 v.380 | 28 | 39.5 | 20 м³/час при 34 м.в.ст. | 4 | 380 | 2" | 39 125 ₽ 3 010 ¥ |
| CHM 16-4 v.380 | 22 | 53.5 | 16 м³/час при 45 м.в.ст. | 4 | 380 | 2" | 41 928 ₽ 3 225 ¥ |
| CHL 16-3 v.380 | 22 | 40 | 16 м³/час при 34 м.в.ст. | 3 | 380 | 2" | 42 328 ₽ 3 256 ¥ На складе более 3 шт. |
| CHL 12-5 v.380 | 16 | 60 | 12 м³/час при 50 м.в.ст. | 3 | 380 | 2" | 44 645 ₽ 3 434 ¥ |
Горизонтальные многоступенчатые насосы - справочная информация
Горизонтальный многоступенчатый насос выбирают, когда воды нужно немного, а давления, наоборот много: поднять давление в водопроводе дома, подать воду на верхние этажи, на фильтры или форсунки. Все насосы в категории – моноблоки: колёса сидят на валу двигателя, вода входит по оси, выходит вверх. Качают чистую воду и похожие на неё жидкости без абразива и волокон.

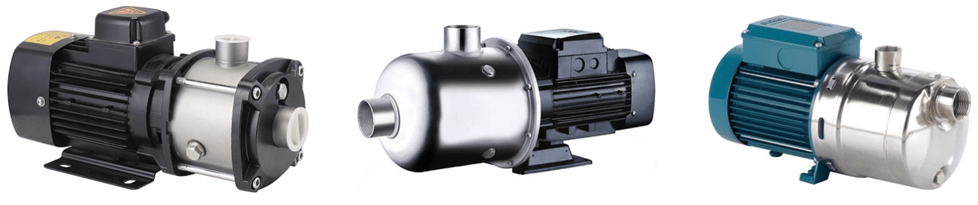

Рис. 1 – Варианты горизонтальных многоступенчатых насосов
Эти насосы очень надежны и могут работать беспрерывно в течение длительного периода времени. Корпуса чаще всего изготавливаются из нержавеющей стали, что позволяет этим насосам долго работать во влажных помещениях. Горизонтальные насосы из нашего каталога обладают компактными размерами и небольшой массой, что делает существенно проще транспортировку и монтаж. Многоступенчатый насос — это несколько центробежных насосов в одном корпусе. Вода проходит через колёса по очереди, и каждое добавляет свою долю напора. Расход при этом не растёт. Поэтому такие насосы выбирают для задач «высокое давление при небольшом расходе». Горизонтальное исполнение — компактный моноблок, который удобно поставить на пол, раму или кронштейн.
Как устроен и как работает
Вода входит в первое колесо по оси вала. Колесо раскручивает её и отбрасывает к краю. Дальше направляющая деталь (диффузор) разворачивает поток и подводит его к центру следующего колеса. И так по всем ступеням. Итоговый напор – примерная сумма напоров всех колёс. Отсюда и маркировка: У Zenova CHL 4-5: 4 — номинальный расход, м³/ч, 5 — число ступеней. У Calpeda MXHM 405: M — однофазный, 4 — расход, 05 — ступени. У Fancy буква m в CMm — однофазный. Насосы не самовсасывающие: перед пуском корпус и всасывающая труба должны быть заполнены водой.
В каталоге от 1 до 6 ступеней. Ступени собраны в общий корпус-«барабан» из нержавеющей стали (у MGP — из чугуна). Вал уплотнён торцевым уплотнением: у Zenova — карбид кремния и витон, у Calpeda MXH — керамика, графит и EPDM, у MXP и MGP — керамика, графит и NBR.
Ниже — чем отличаются шесть линеек и когда нужен насос другого типа.
Какой горизонтальный многоступенчатый насос выбрать
Нужно недорого — Zenova CHM. Самая доступная линейка в категории, проточная часть из нержавейки. Удобнее всего, когда вода приходит с подпором: из водопровода или из бака выше насоса.
Насос стоит выше уровня воды — Zenova CHL. То же семейство, но с заливной горловиной: корпус легко заполнить перед пуском. CHM тоже можно поставить выше воды, но заливать её придётся через напорный патрубок. Корпус целиком из нержавейки. Мы гоняли CHL на холодном и горячем тосоле по неделе без остановки — насос выдержал (видео на странице линейки).
Нужен напор повыше на средних расходах — Fancy CM. Самая широкая линейка по моделям, напор до 74 м на 16 м³/ч, жидкость до +120 °C.
Дом, дача, полив, вода не горячее +50 °C, хочется Европу с гарантией 3 года — Calpeda MGP или MXP. MGP дешевле: корпус чугунный. MXP — корпус из нержавейки, лучше для питьевой воды и сырых подвалов.
Расход больше 28 м³/ч, напор выше 74 м или горячая вода на итальянском насосе — Calpeda MXH. Проточная часть целиком из нержавейки, до 66 м³/ч и 89 м.
Линейка | Корпус / колёса | Расход, м³/ч | Напор, м | Мощность, кВт | Жидкость, °C | Гарантия | Моделей |
|---|---|---|---|---|---|---|---|
нерж. AISI 304 (крышка чугунная, с водой не контактирует) / AISI 304 | 4–28 | 23–56,5 | 0,37–4 | −15…+110 | 18 мес. | 21 | |
нерж. AISI 304 / AISI 304, заливная горловина | 3,5–28 | 23–60 | 0,37–3 | −15…+110 | 18 мес. | 27 | |
нерж. AISI 304 | 3,5–28 | 10–74 | 0,37–4,4 | −10…+120 | 12 мес. | 53 | |
чугун / норил | 4,5–7,2 | 21,5–43 | 0,33–0,55 | 0…+50 | 36 мес. | 10 | |
нерж. AISI 304 / норил | 4,5–7,2 | 21,5–46 | 0,33–0,75 | 0…+50 | 36 мес. | 12 | |
нерж. AISI 304 / AISI 304 | 4,8–66 | 16,3–89 | 0,33–7,5 | −15…+110 | 36 мес. | 45 |
Горизонтальный или вертикальный
Задачи у них одни и те же, разница именно в монтаже.
Горизонтальный – низкий насос, ставится на пол, раму или полку, легко встраивается в установку. Для небольших расходов обычно дешевле.
Вертикальный – вход и выход на одной линии, насос врезается прямо в трубу и занимает меньше площади. Бывает с большим числом ступеней, поэтому выходит на больший напор.
Где применяют
- Повышение давления в водопроводе дома, коттеджа, небольшого здания, подача воды на верхние этажи.
- Водоподготовка: подача воды на фильтры и установки обратного осмоса.
- Мойки, санитарное оборудование, подача воды на форсунки.
- Системы охлаждения, нагрева и кондиционирования — вода и гликолевые смеси.
- Полив и сельское хозяйство: теплицы, фермы, питомники.
- Технологическая вода на производственных линиях.
Ограничения
- Не самовсасывающие. Без воды в корпусе насос не начнёт качать, а сухой ход быстро убивает торцевое уплотнение. Если насос стоит выше уровня воды, нужен обратный клапан на всасывании и залив корпуса перед пуском.
- Только чистые жидкости. Песок, окалина и волокна изнашивают колёса и уплотнение. Если в трубе может быть грязь — ставят сетчатый фильтр перед насосом.
- Температура. MXP и MGP — до +50 °C. Горячую воду качают CHL, CHM, MXH (до +110 °C) и Fancy CM (до +120 °C). С горячей водой растёт риск кавитации — нужен подпор на входе.
- Давление в корпусе. У Calpeda — до 8 бар, у Fancy CM — до 10 бар. Это сумма давления на входе и напора насоса: если ставите насос в водопровод с подпором, проверьте, что запас есть.
- Вязкость и химия. С ростом вязкости падают напор и расход, а двигатель нагружается сильнее. Кислоты, щёлочи и растворы хлоридов – задача уже для химических насосов.
- Работа на закрытую задвижку. Долго работать без расхода нельзя: вода в корпусе перегревается. Для переменного расхода ставят частотный преобразователь.
Когда нужен другой насос
| Задача | Что взять |
|---|---|
| Трубопровод уже смонтирован, насос надо врезать в линию, или нужен напор выше 89 м | Вертикальные многоступенчатые насосы |
| Много воды при умеренном напоре | Консольные и моноблочные центробежные насосы |
| Циркуляция в контуре отопления или охлаждения | Линейные циркуляционные насосы |
| Вода из скважины | Скважинные насосы |
| Вода с песком, илом, мусором | Насосы для грязной воды |
| Кислоты, щёлочи, агрессивные растворы | Химические насосы |
| Масла, сиропы и другие вязкие жидкости | Насосы для вязких жидкостей |
Частые вопросы
Можно ли поставить насос выше уровня воды? Да, но на всасывающей трубе нужен обратный (приёмный) клапан, а перед первым пуском корпус и трубу надо залить водой. Удобнее всего это делать у Zenova CHL — у неё есть заливная горловина. У CHM отверстий для залива нет: ставить выше воды можно, если в обвязке есть донный клапан, но заливать придётся через напорный патрубок.
Можно ли качать тосол и незамерзайку? Нержавеющие Zenova CHL и CHM — да, мы проверяли их неделю на холодном и неделю на горячем тосоле. Для остальных линеек укажите состав и температуру при заказе.
Какая максимальная температура жидкости? Fancy CM — до +120 °C, Zenova CHL, CHM и Calpeda MXH — до +110 °C, Calpeda MXP и MGP — до +50 °C.
Есть ли однофазные модели на 220 В? Да, во всех линейках. Самые мощные однофазные: Fancy CMm — до 2,2 кВт, Calpeda MXHM — до 1,8 кВт, Zenova CHL и CHM — до 1,5 кВт.
Подходят ли для питьевой воды? С водой контактирует нержавейка (CHL, CHM, MXH, Fancy CM) или нержавейка с норилом (MXP). У MGP корпус чугунный — для питьевой воды логичнее взять MXP.
Можно ли регулировать производительность? Да, частотным преобразователем. Для Zenova CHL и CHM допустимый диапазон — 35–65 Гц. Тиристорные регуляторы оборотов использовать нельзя.
Как подобрать насос? По рабочей точке: сколько воды нужно (м³/ч) и какой напор (м) с учётом высоты подъёма, потерь в трубах и давления на выходе. Рабочая точка должна лежать в средней части кривой. Воспользуйтесь фильтром «Рабочая точка» или пришлите параметры системы — подберём.
