Мембранные насосы Almatec CX

Мембранные пневматические насосы Almatec серии CX (Германия) относятся к классу "А" (высокий уровень качества). Они изготавливаются исключительно их кондуктивного полиэтилена высокой плотности (PE-UHMW). Они рассчитаны на работу с агрессивными и нейтральными абразивными жидкостями во взрывоопасной среде (категория взрывоопасной зоны 2G). Энергию для своей работы насосы Almatec получают не от электродвигателя, а от компрессора. Насосы работают на сжатом воздухе.

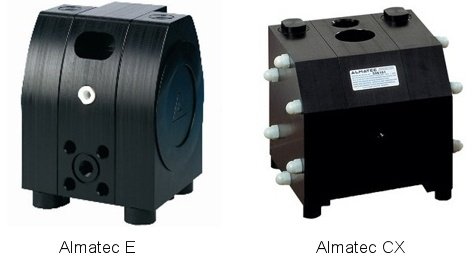

В отличии от своих старших братьев (серии E) насосы Almatec CX не такие мощные и расчитаны на работу в условиях небольшой и средней тяжести. Насосы CX стоят на 20% дешевле аналогичных насосов серии E. Зато серия CX по умолчанию изготавливается только из кондуктивного полиэтилена, то есть изначально расчитаны на постоянную работу в условиях взрывоопасной атмосферы (категория 2G по ATEX).



Для начала расшифруем маркировку насосов CX

Вот пример обозначения: CX 50 ETT

Цифра 50 означает максимальную производительность в литрах в минуту.

E - корпус из кондуктивного (токопроводящего) полиэтилена. Других материалов для корпуса не предусмотрено.

T - диафрагма из тефлона/EPDM (вторая буква также может быть: E - EPDM, N - NBR).

T - шариковые клапаны (ball valves) из тефлона (третья буква также может быть; S - нержавеющая сталь, Z - клапаны цилиндрической формы из полиэтилена для лучшего самовсоса; N - NBR, E - EPDM).

Максимальная температура жидкости не должна превышать +  70 °C.

Максимальная вязкость жидкости составляет от 3 000 до 15 000 сстокс (чем больше типоразмер, тем больше максимальная вязкость).

Высота сухого самовоса колеблется от 0,5 до 5 метров и зависит от модели насоса (чем больше типоразмер, тем больше высота самовсоса).

Высота самовсоса при заполненной всасывающей линии составляет:

- 8 метров для моделей CX 10, CX 20

- 9 метров для моделей CX 50, CX 130

Максимальное давление сжатого воздуха при входе в насос не должно превышать 7 бар.

Взрывозащита. Все насосы серии CX по умолчанию сертифицированы по категории 2G для постоянной работы во взрывоопасной атмосфере (здесь есть оговорки, требуется правильно заземлять насос, соблюдать дополнительные требования при использовании диафрагм, не проводящих ток).

Для серии CX Almatec использует кондуктивный (токопроводящий) сверхвысокомолекулярный полиэтилен (PE-UHMW), обладающий наивысшей абразивостойкостью среди всех материалов.  Немецкая компания отказалась от полипропилена (PP) и фторопласта (PVDF).

Полиэтилен в сравнении с полипропиленом обладает схожей химической стойкостью, зато стойкость к истиранию в 7 раз выше. Более того, полиэтилен даже в 1,5 раза лучше противостоит абразиву чем нержавеющая сталь. Корпус из полиэтилена следует выбирать при необходимости перекачивать самые абразивные жидкости при умеренной химической активности.



Материалы прочих элементов стандартны.

Мембраны изготавливаются из комбинированного материала (Сторона жидкости из тефлона, сторона воздуха из каучука EPDM). Также могут использоваться более недорогие мембраны из каучуков EPDM или NBR.

Шариковые клапаны (ball valves) обычно изготавливаются из тефлона, но возможно их изготовление из более дешевых каучуков NBR, EPDM, а также из нержавеющей стали для лучшего самовсоса или из кондуктивного полиэтилена (клапаны из кондуктивного полиэтилена цилиндрической формы обеспечивают наилучший самовсос "по суху", а также обладают токопроводящим свойством).
