Описание модели ADP-666171-344-C
Мембранный пневматический насос Zenova Pneumatic ADP-666171-344-C перекачивает в режиме самовсасывания жидкости и вязкие среды разнообразной химической структуры, в том числе с твердыми фракциями до 6,4 мм. Для работы насоса необходима подача сжатого воздуха с давлением до 8,3 бар.
Производительность модели от 1 до 340,7 л/мин (от 0,06 до 20,44 м3/час). Напор регулируется сжатым воздухом и достигает 83 метров. Высота самовсоса при пустой входной линии до 5,8 м. Присоединительный размер всасывающей и нагнетательной линии 1 1/2" резьба BSP, воздушной линии - 1/2" BSP.
Материалы конструкции
- Корпус проточной части выполнен из нержавеющей стали AISI 304,
- Мембраны со стороны жидкости - из PTFE (проточная часть), со стороны воздуха - из сантопрена (не влияет на химическую совместимость с перекачиваемой жидкостью)
- Клапаны из PTFE,
- Седла из полипропилена.
Основные особенности и преимущества Zenova Pneumatic
- Насосы ADP конструктивно не отличаются от американских насосов ARO.
- Модели ADP неприхотливы в работе и стоят недорого. У них один из самых надежных пневмоприводов среди всех мембранных насосов. Они легко запускаются даже при относительно низком давлении (не как японские Yamada, но лучше многих китайских и европейских аналогов).
- У насосов Zenova Pneumatic высокое качество обработки деталей. Дефекты встречаются редко.
- Производительность насосов соответствует заявленному производителем (подтверждено нашими собственными тестами).
- Насосы справляются с большинством сложных жидкостей: вязких, клейких, загрязненных, агрессивных. Насосы из металла могут перекачивать взрывоопасные жидкости.
Условия эксплуатации
- Перекачиваемая жидкость должна быть совместима с материалами насоса. Например, для перекачивания кислот следует предпочесть насосы из полипропилена, а для растворителей лучше подойдет нержавеющая сталь.
- Максимальный размер твердых частиц зависит от модели. Обычно это 2-3 мм для небольших насосов и 9-10 мм для самых больших моделей.
- Давление сжатого воздуха на входе в насос не должно превышать 6,9 бар для маленьких моделей и 8,6 бар для больших моделей.
- Мембранные насосы не любят работать при температурах ниже 0. Их пневмопривод норовит замерзнуть. Лучше для этого приспособлены модели ADP из металла с мембранами из Сантопрена.
- При перекачивании горячих жидкостей (до +107°C) лучше использовать насосы из металла чем из пластика.
- Насос может запускаться при незаполненной всасывающей линии. Благодаря отличному самовсосу он может самостоятельно заполнить всасывающую линию.
- Насос может работать в режиме сухого хода.
- Мембранные насосы не очень любят работать при положительном подпоре на всасывании. В этом режиме срок службы мембран снижается. В любом случае давление жидкости на входе в насос не должно превышать 1 бар.
- Если длина шланга больше метра, то для подачи воздуха нужно использовать достаточно широкий шланг: на один-два калибра больше, чем диаметр подключения насоса. Например, для насосов с воздушным подключением 1/4 дюйма (6 мм) рекомендуется использовать шланг с внутренним диаметром не менее 16 мм.
- Насос может работать в погруженном положении, если материалы конструкции совместимы с перекачиваемой жидкостью. Отработанный воздух при этом необходимо отводить из воды по отдельному шлангу.
Работа во взрывоопасной атмосфере
- Мембранные насосы Zenova Pneumatic не имеют электродвигателя и потому гораздо безопаснее при работе во взрывоопасной среде.
- Если насос работает во взрывоопасной среде, то необходимо использовать модели из алюминия или нержавеющей стали во избежание накопления статического электричества на корпусе.
- При этом насосы обязательно должны быть заземлены.
- У металлических насосов есть европейский сертификат по взрывозащите Ex II G c T5. У насосов из пластика такого сертификата нет.
- Официального российского сертификата по взрывозащите у этих насосов нет.
Области применения
- Химическая и нефтехимическая промышленности
- Лакокрасочная промышленность
- Керамическая и добывающая промышленность
- Стекольное и стекловолоконное производство
- Пищевая промышленность и фармацевтика

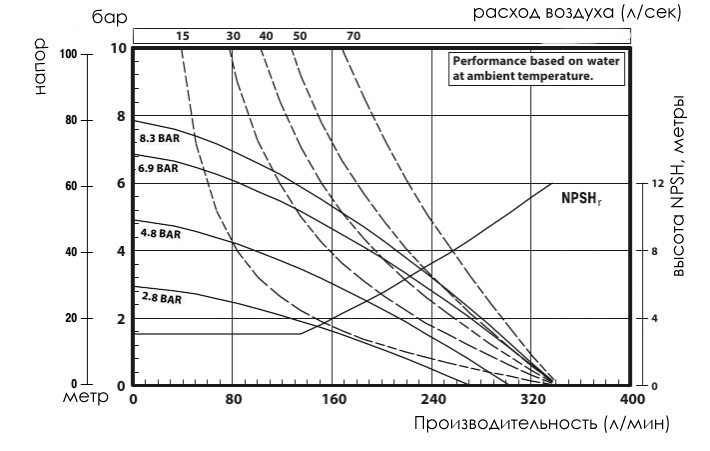

График характеристик модели Zenova Pneumatic ADP-666171-344-C
![График характеристик модели Zenova Pneumatic ADP-666171-344-C](/uploads/performance_chart/21981/396200_c_1.png)
Габаритный чертеж модели Zenova Pneumatic ADP-666171-344-C
![Габаритный чертеж модели Zenova Pneumatic ADP-666171-344-C](/uploads/dimension_figure/21982/396200_d_1.png)
