Мембранный пневматический насос Yamada NDP-5FPT

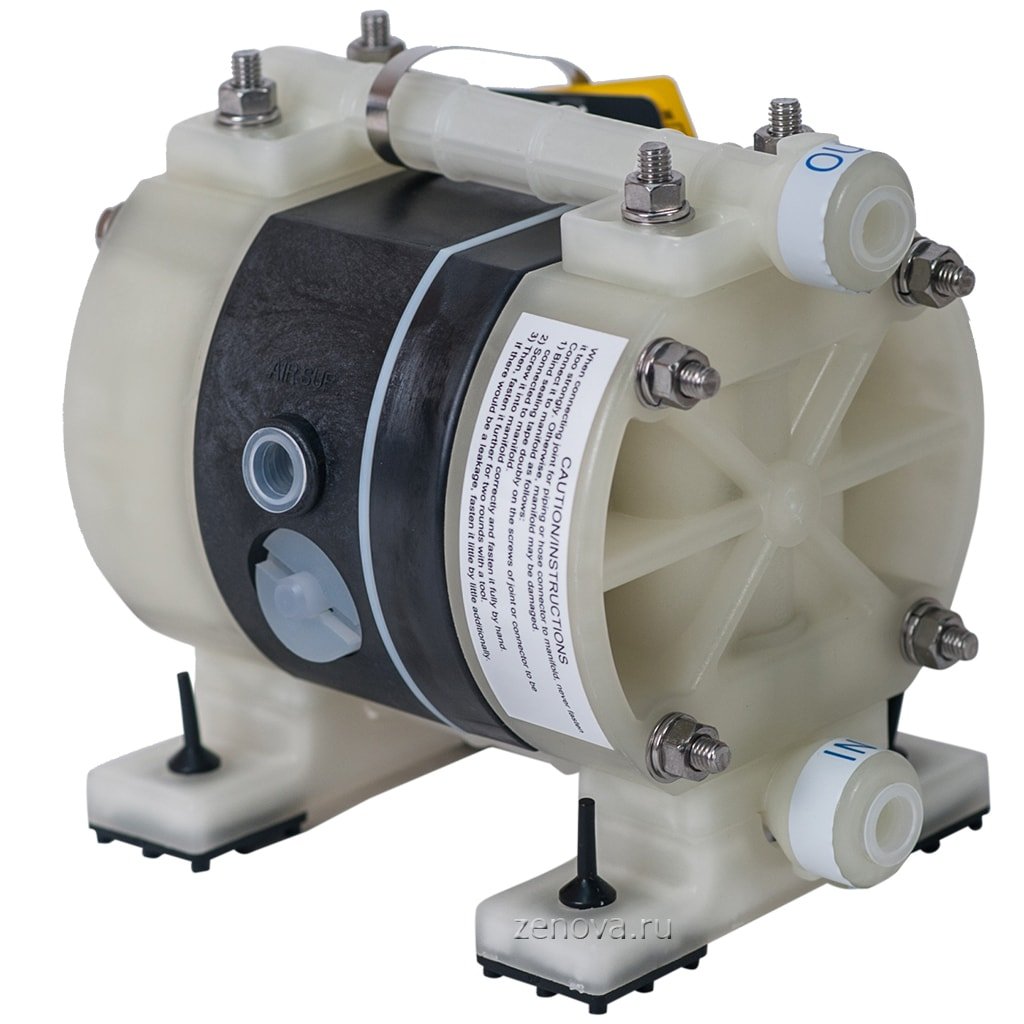

Внешний вид модели Yamada NDP-5FPT

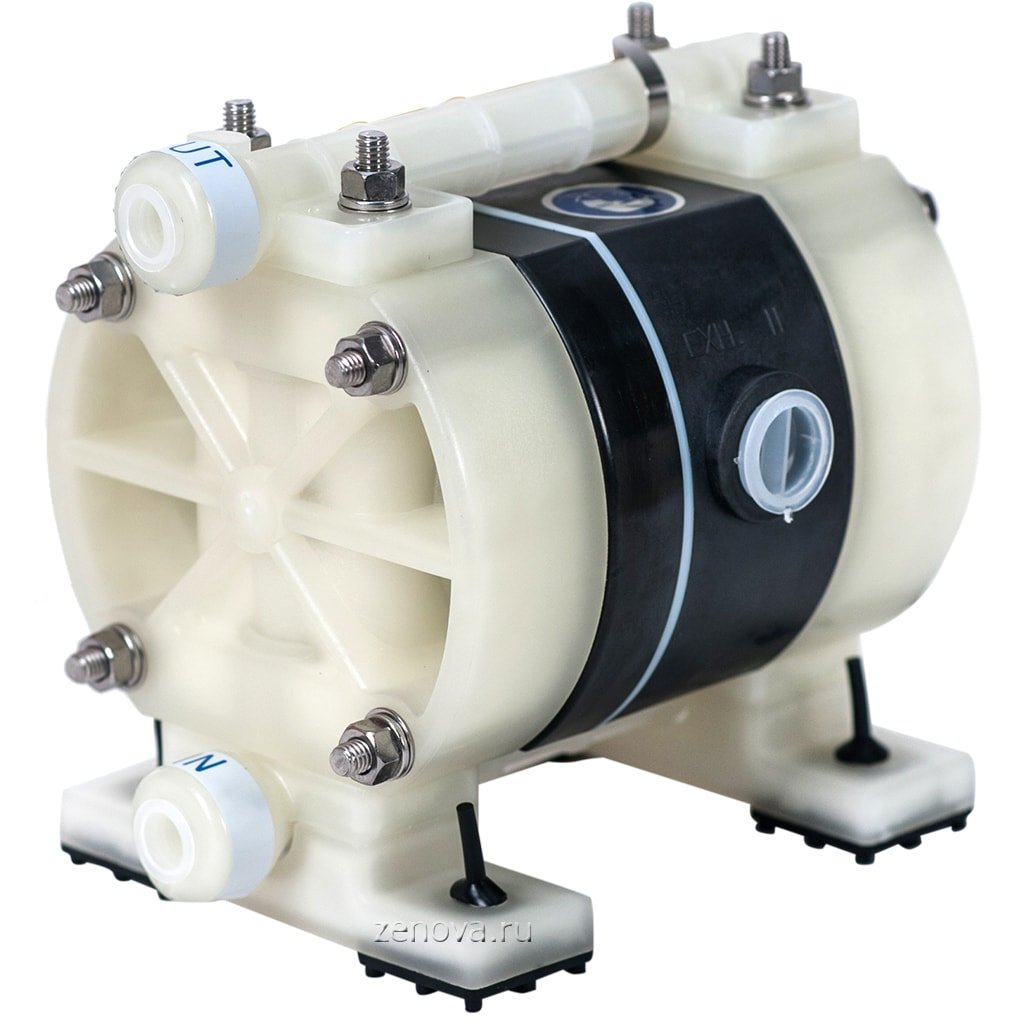

Внешний вид модели Yamada NDP-5FPT
Разборка насоса Yamada NDP-5

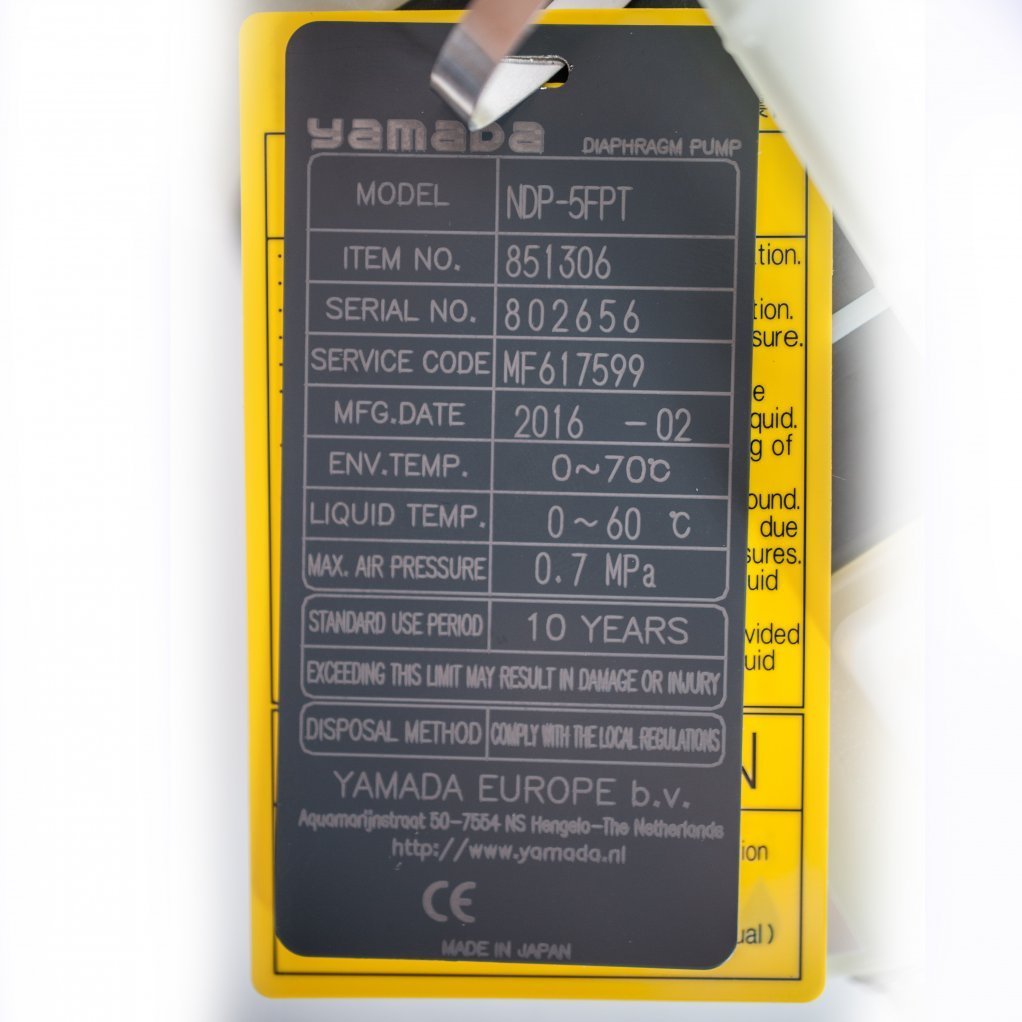

Шильдик модели Yamada NDP-5FPT
Активный и пассивный демпферы пульсаций. Сравнительный тест.
Мембранный пневматический насос Yamada NDP-5FPT
Мембранный пневматический насос Yamada NDP-5FPT

Разборка насоса Yamada NDP-5

Шильдик модели Yamada NDP-5FPT

Активный и пассивный демпферы пульсаций. Сравнительный тест.

На складе более 3 шт.
i
Страна производства:
Япония
Артикул
851306
Макс. расход (м³/час)
0.66
Макс. давление (м.в.ст.)
70
Материал проточной части
Полипропилен
Материал мембран
PTFE
Макс. темп. жидкости (°C)
82
Макс. вязкость (сстокс)
500
Самовсос "по суху" (м)
1.5
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
6
ДхШхВ (см)
15х15х15
Вес (кг)
1.3
27 001 ₽
365 €

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию Yamada в России.

Загружаем аксессуары…

Мембранный пневматический насос Yamada NDP-5FPT – характеристики

Макс. расход (м³/час)
0.66
Макс. давление (м.в.ст.)
70
Материал проточной части
Полипропилен
Материал мембран
PTFE
Макс. темп. жидкости (°C)
82
Макс. вязкость (сстокс)
500
Самовсос "по суху" (м)
1.5
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
6
ДхШхВ (см)
15х15х15
Вес (кг)
1.3
Мембранный пневматический насос Yamada NDP-5FPT производится в Японии. Это ультракомпактный самовсасывающий насос, выполненный из химически стойких материалов. Он отлично подходит для перекачивания агрессивных жидкостей, в том числе вязких и загрязненных.

Корпус насоса выполнен из следующих материалов:
- корпус насоса из армированного стекловолокном полипропилена (PPG)
- мембраны (диафрагмы) из Тефлона (PTFE - политетрафторэтилен)
- плоские обратные клапаны из Тефлона (PTFE)
- седла клапанов из армированного полипропилена(PPG)
- корпус пневмопривода из Ryton (PPS).

Насос Yamada NDP-5FPT работает от энергии сжатого воздуха с давлением до 7 бар.
Предназначен для широкого промышленного применения, включая производства, где важно, чтобы воздух в помещении оставался чистым. Насос оснащен не требующим внутренней смазки пневмоприводом, выходящий из насоса воздух не содержит масла и остается таким же, что и подавался на привод.

Требования к перекачиваемой жидкости:
- температурный диапазон от 0 до +82 °C (гарантированно допустимая температура +60 °C)
- максимальная вязкость 500 сСт
- жидкость без твердых включений.

Производительность модели 0,06 - 0,66 м3/ч, что составляет 1 - 11 л/мин. Максимальный напор 70 метров.
Рабочее давление воздуха от 1,4 до 7 бар.
За один цикл насос перекачивает 29 см3  жидкости. Максимальная скорость работы 400 циклов в минуту.
Размер патрубков 1/4 " (6 мм) BSPT.Присоединение пневмопривода 1/4 " (6 мм) BSPT.
Высота самовсоса под заливом до 2,3 метра, всухую - до 1,5 метров.
Максимальный расход воздуха 250 л/мин.
Уровень шума 72 дБ.

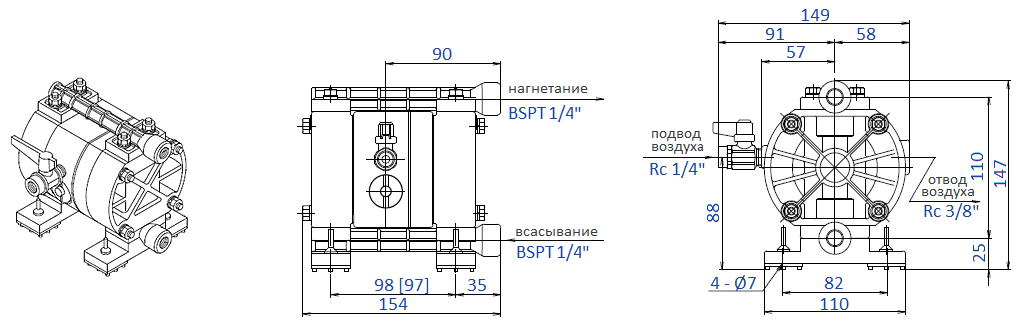

Габаритный чертеж насоса Yamada NDP-5FPT

Габаритный чертеж насоса Yamada NDP-5FPT

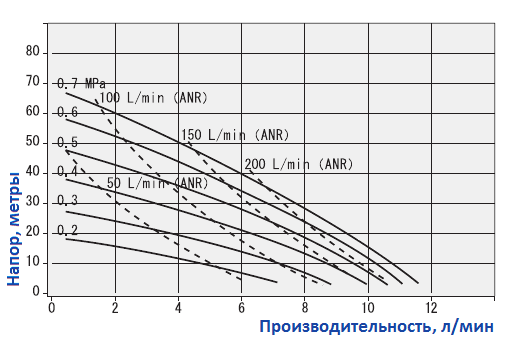

График рабочих характеристик насоса Yamada NDP-5FPT

График рабочих характеристик насоса Yamada NDP-5FPT
На графике показана зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например: при давлении 7 бар оптимальным режимом работы для насоса будет подача 0,48 м3/час жидкости (8 л/мин) с расходом воздуха 12 нм3/час (200 нл/мин).

Видео

Разборка насоса Yamada NDP-5

Активный и пассивный демпферы пульсаций. Сравнительный тест.

Загружаем другие товары из серии…

Мембранные насосы Yamada NDP - справочная информация

Мембранные пневматические насосы Yamada NDP (производство - Япония) позволяют перекачивать вязкие, агрессивные, абразивные жидкости, в том числе с твердыми включениями.
Серия NDP - это насосы высшего уровня качества, они входят в пятерку самых популярных мембранных пневматических насосов в мире. При производстве насосов используются материалы самого высокого качества, обеспечивающие максимальную стойкость при работе насосов в условиях серьезных механических и температурных нагрузок. Конструкция серии NDP является одной из самых надежных в мире, сами японцы сравнивают их с автоматом Калашникова АК-47 за способность работать в любых условиях, даже при серьезном загрязнении воздушного привода маслом и конденсатом из пневматической линии.

Отличительная особенность серии NDP от прочих мембранных пневматических насосов в том, что у них нет внутренней смазки благодаря использованию особых уплотнительных колец низкого трения (с графитовой пропиткой). Это существенный плюс, упрощающий техническое обслуживание насосов. При разборке и последующей сборке внутренние детали насосов NDP не надо смазывать, а это исключает возможный "человеческий фактор" неправильной смазки, возникающий при тех. обслуживании насосов других марок.

Другой существенный плюс серии NDP заключается в коротком ходе мембран и высокой скорости переключения воздушного привода. Это влечет за собой следующие преимущества:
- Высокая частота тактов работы насоса влечет снижение уровня пульсаций и вибраций, создаваемых насосами. В этом можно убедиться, обратив внимание, что насосы NDP имеют резиновые ножки, их даже не обязательно жестко фиксировать к полу болтами.
- Короткий ход мембраны существенно продлевает ее жизнь, потому что мембрана никогда не находится в состоянии перенапряжения.
- Короткий ход мембраны также означает, что для ее перемещения требуется минимальное усилие. Как следствие - насосы Yamada NDP могут стартовать с рекордно низкого давления в пневматической линии 0,5 бар. На практике это означает, что насосы NDP при работе в задачах с низким давлением в напорной линии могут потреблять существенно меньше сжатого воздуха по сравнению с конкурентами.

Насосы Yamada NDP имеют классическую конструкцию с периферийными гидравлическими камерами и множество вариантов по материалам исполнения. Серия представлена насосами восьми базовых типоразмеров, начиная с мощного NDP-80 и заканчивая компактными моделями NDP-05 и NDP-15, которые могут быть использованы в составе более крупных систем и агрегатов. Сертифицированы по стандартам качества ISO 9001.


Устройство насоса Yamada серии NDP

Рисунок 1. Устройство насоса Yamada серии NDP

Сертификация по взрывозащите

Насосы Yamada из металла, начиная с NDP-5 и заканчивая NDP-40 имеют как европейский сертификат по взрывозащите ATEX, так и официальный российский сертификат, позволяющий использовать эти насосы во взрывоопасных зонах.

Вот перечень моделей, имеющих такую сертификацию: NDP-15BAS, NDP-15BAH, NDP-15BAT, NDP-15BST, NDP-20BAS, NDP-20BAH, NDP-20BAT, NDP-20BSS, NDP-25BAS, NDP-25BAH, NDP-25BAT, NDP-25BSS, NDP-40BAS-RC, NDP-40BAH-RC, NDP-40BAT-RC, NDP-40BFS, NDP-40BFH, NDP-40BFC, NDP-40BSS.

Особенности конструкции пневмопривода

Главное, что отличает серию NDP от аналогов других производителей, это конструкция пневмопривода. В его корпусе кроме воздушного клапана установлены два направляющих (пилотных) клапана. Они не только обеспечивают надежное переключение воздушного клапана, но и упрощают конструкцию пневмопривода. Так как привод получает энергию сжатого воздуха, работа и производительность насоса напрямую зависят от воздушного клапана. В насосах NDP применяются унифицированные патентованные воздушные клапаны собственного производства с пружинами особой конструкции, которые обеспечивают исключительную прочность и долговечность и протестированы более 300 миллионов циклов.

Пневмоклапан мембранного насоса Yamada

Рисунок 2. Унифицированные патентованные клапаны Yamada

Воздушный и направляющий клапаны не имеют трущихся уплотнений и не требуют смазки, что дает следующие преимущества:
- насосы абсолютно не загрязняют воздух и используются в помещениях, где это особенно важно (пищевая, электронная промышленность и т.п.);
- значительно упрощается техническое обслуживание, так как конструкция не засоряется и не требуется искать смазку подходящей марки и заново смазывать детали насоса;
- с другой стороны, насосы NDP не боятся работы в помещениях, где в воздухе уже присутствуют масло или влага, влияющие на качество уплотнений и смазки. Вероятность засорения и остановки насоса по этой причине сводится к нулю.

Расшифровка обозначений насоса Yamada NDP

Расшифровка обозначения насоса Yamada NDP

В качестве примера расшифруем обозначение насоса на примере модели NDP-15BPT
NDP - серия
15 - размер подключений в мм (05, 10, 15, 20, 25, 32, 40, 50, 80);
B - шариковые обратные клапаны (F-плоские клапаны);
P - материал корпуса насоса полипропилен (А - алюминий, F - чугун, S - нержавеющая сталь, V - PVDF Kynar );
T - материал мембран Тефлон ( S - Сантопрен, Н - Хайтрел).

Эксплуатационно - технические характеристики серии

В зависимости от типоразмера, насосы отличаются следующими показателями:
- производительность от 0,06 до 48,6 м3/час (от 1 до 840 л/мин), максимальный напор 70 метров. Производительность зависит от вязкости перекачиваемой среды и от материала мембран. Производительность уменьшается с увеличением вязкости и будет несколько ниже в случае использования мембран из тефлона;
- высота самовсасывания под заливом от 2,3 до 9,2 метра, всухую - от 1,5 до 5,8 метра. Запуск может производиться при пустых трубопроводах, допускается работа на холостом ходу;
- давление подаваемого компрессором воздуха от 1,4 до 7 бар;
- производительность полностью регулируется расходом воздуха подключаемого компрессора. Максимальный расход воздуха, в зависимости от модели, от 200 до 6000 л/мин;
- диаметр подключений для напорной/всасывающей линий от 1/4" до 3", для компрессора от 1/4" до 3/4" на входе и от 1/4" до 1" на выходе с глушителем.

Условия эксплуатации

- В зависимости от модели допускается вязкость перекачиваемой среды от 5000 до 30000 Cps.
- В зависимости от модели допускается содержание в жидкости твердых включений размером от 1 до 10 мм.
- Все модели NDP в металлическом корпусе в размерах от 05 до 40 имеют сертификат ATEX 2G (зона 1), то есть могут работать во взрывоопасной атмосфере и перекачивать такие жидкости, как бензин, керосин и т.д. Модели NDP-50 и NDP-80 из металла для работы во взрывоопасной зоне 1 должны использовать специальные кондуктивные мембраны.

- В зависимости от модели температура перекачиваемой жидкости может быть от -40 до +120 °C:
         - Насосы из полипропилена могут работать при температуре жидкости от 0 до +82 °C;
         - Насосы из металла имеют температурные ограничения, определенные мембранами насоса;
         - Мембраны из Santoprene (TPO) могут работать при температуре жидкости от -23 до +100 °C;
         - Мембраны из Hytrel (TPEE) могут работать при температуре жидкости от -18 до +120 °C;
         - Мембраны из EPDM могут работать при температуре жидкости от -40 до +100 °C;
         - Мембраны из PTFE могут работать при температуре жидкости от +4,5 до +100 °C;

- Максимальная температура окружающей среды 70 °C.
- Насосы NDP без проблем работают в режиме сухого хода. Исключение - насосы с мембранами PTFE. Длительный сухой ход для насосов с мембранами PTFE (более 10 минут) влечет нарушение формы мембраны и снижение срока ее службы.
- Сжатый воздух, подаваемый в насос, должен иметь обычную влажность (не должен быть пересушенным), за счет влаги происходит смазка внутренних уплотнений насоса. Если сжатый воздух на входе очень сухой, то следует добавлять в него минимальное количество влаги или масла при помощи фильтра-лубрикатора на входе в насос.

- Для увеличения срока службы мембраны и уменьшения расхода воздуха рекомендуется устанавливать датчик сухого хода и пневматический датчик (контроллер) уровня жидкости. При работе с опасными и дорогими жидкостями не помешает датчик разрыва мембраны. И, традиционно для данного типа насосов, будет полезен демпфер гашения пульсаций в напорной линии. Все эти аксессуары выпускаются компанией Yamada.

Материалы конструкции насосов NDP

С целью обеспечения работы с различными по химическому составу и агрессивности средами при изготовлении насосов используется широкий спектр материалов.
Материалы корпуса:
1. Армированный стекловолокном полипропилен (PPG)
3. Фторопласт (PVDF)
4. Алюминий ADC12
5. Нержавеющая сталь SCS14
7. Чугун FC250 - для моделей NDP-40-50-80

Материалы корпуса пневмопривода
У насосов с пластиковыми корпусами пневмопривод из PPG, а у насосов из алюминия, стали и чугуна корпус пневмопривода алюминиевый или PPG. По заказу выполняется покрытие тефлоном или электролитическим никелевым напылением.

Материалы для производства мембран:
1. Тефлон (PTFE) – для всех моделей
2. Неопрен (CR) - для всех моделей кроме NDP-05 и NDP-32
3. Нитрилкаучук (NBR) - для всех моделей кроме NDP-05
4. Этиленпропиленовый каучук (EPDM) - для всех моделей кроме NDP-05 и NDP-32
5. Сантопрен (TPO) - для всех моделей кроме NDP-05 и NDP-32
6. Фторкаучук (FKM) - для всех моделей кроме NDP-05 и NDP-32
7. Хайтрел (TPEE) - для всех моделей кроме NDP-05 и NDP-32
При производстве обратных клапанов гидравлических камер используются абсолютно все вышеперечисленные материалы. При этом шары, седла и направляющие клапанов подбираются в соответствии с материалом мембраны и корпуса.

Специальные варианты исполнения

Еще одной отличительной особенностью серии NDP является возможность повышения функциональных возможностей насосов с помощью различных вариантов специального исполнения.
1. Стандартное исполнение, в котором серия представлена типоразмерами NDP-05-15-20-25-32-40-50-80.
2. Высоконапорное исполнение. Давление перекачиваемой среды в напорной линии увеличивается до 14 бар при давлении подаваемого воздуха 7 бар. Это достигается путем подачи давления на обе мембраны одновременно за счет использования соединяющего их полого штока. При этом производительность у моделей будет примерно вдвое меньше стандартного исполнения. Данная версия доступна для моделей NDP-20-25-40-50-80.
3. Исполнение для высокоабразивных сред. Это возможно только для модели NDP-50, на которой, в данном случае, устанавливаются плоские (лепестковые) откидные клапаны проточной части. Выходной коллектор расположен снизу, а входной - в верхней части насоса. Данная конструкция позволяет перекачивать жидкости с твердыми включениями до 30 мм.
4. Модели NDP-40-50-80 могут выпускаться в варианте, предназначенном для перекачивания порошков.
5. Модели NDP-15-20 в специальном исполнении могут быть использованы в роли бочкового насоса.
6. Варианты с раздельным исполнением коллекторов для смешивания или перекачивания двух жидкостей с одинаковой плотностью: две всасывающих линии на одну или две напорных линии или одна всасывающая на две напорных линии. Данная конструкция применима для NDP-05-15-20-25.
7. Насосы NDP-20 и NDP-25 имеют варианты исполнения с повышенной коррозионной стойкостью (NDP-P).
8. На базе серии NDP выпускаются две линейки насосов NDP-E (модели 20, 25, 40, 50, 80) и NDP-H (модели 40, 50, 80). В первом случае это насосы с электронным управлением, во втором - с механическим управлением пневмоприводом.

Стоимость запчастей для насосов Yamada NDP

Модель насосаКомплект мембранЦена в евроКомплект проточной частиЦена в евро
NDP-5FPTKN5D-PT69K5VN-PT98
NDP-15FPSK15D-PS88K15V-PE67
NDP-15FPTK15D-PT101K15V-PT79
NDP-15BASK15D-MS105K15V-AS149
NDP-15BAHK15D-MH75K15V-AH113
NDP-20BPS-PPK20D-PS124K20V-PS85
NDP-20BASK20D-MS137K20V-AS144
NDP-25BPS-PPK25D-PS136K25V-PS85
NDP-25BASK25D-MS157K25V-AS184
NDP-25BAHK25D-MH142K25V-AH186
NDP-40BAS-RCK40D-MS194K40V-MS158
NDP-40BATK40D-MT687K40V-AT423
NDP-50BAS-RCK50D-MS267K50V-MS248
NDP-80BAS-RCK80D-MS347K80V-MS545
