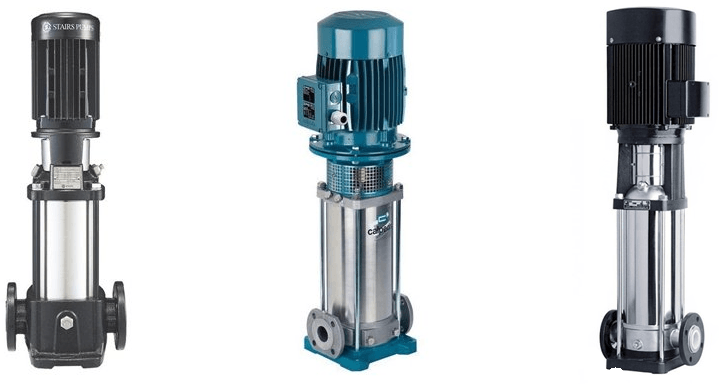

Вертикальные многоступенчатые насосы 125 мм

Как сузить выбор:

• Нужна розетка 220 В — однофазные модификации есть только у Calpeda (MXV-BM).
• Самая длинная гарантия — Calpeda MXV, 36 месяцев. У Zenova — 18, у Fancy и Stairs — 12.
• Максимальный напор и расход в категории — у Stairs SB: до 326 м и до 180 м³/ч, и самый широкий модельный ряд — 186 моделей.
• Самая доступная цена — Fancy CDM и Stairs SB, от 35–38 тыс. ₽.
• Промышленный класс и уплотнения для агрессивных жидкостей по запросу — Calpeda MXV.
• Zenova CDLF и CDLF-P близки по характеристикам, но отличаются по цене — уточните у менеджера, какая модификация нужна для вашей задачи.

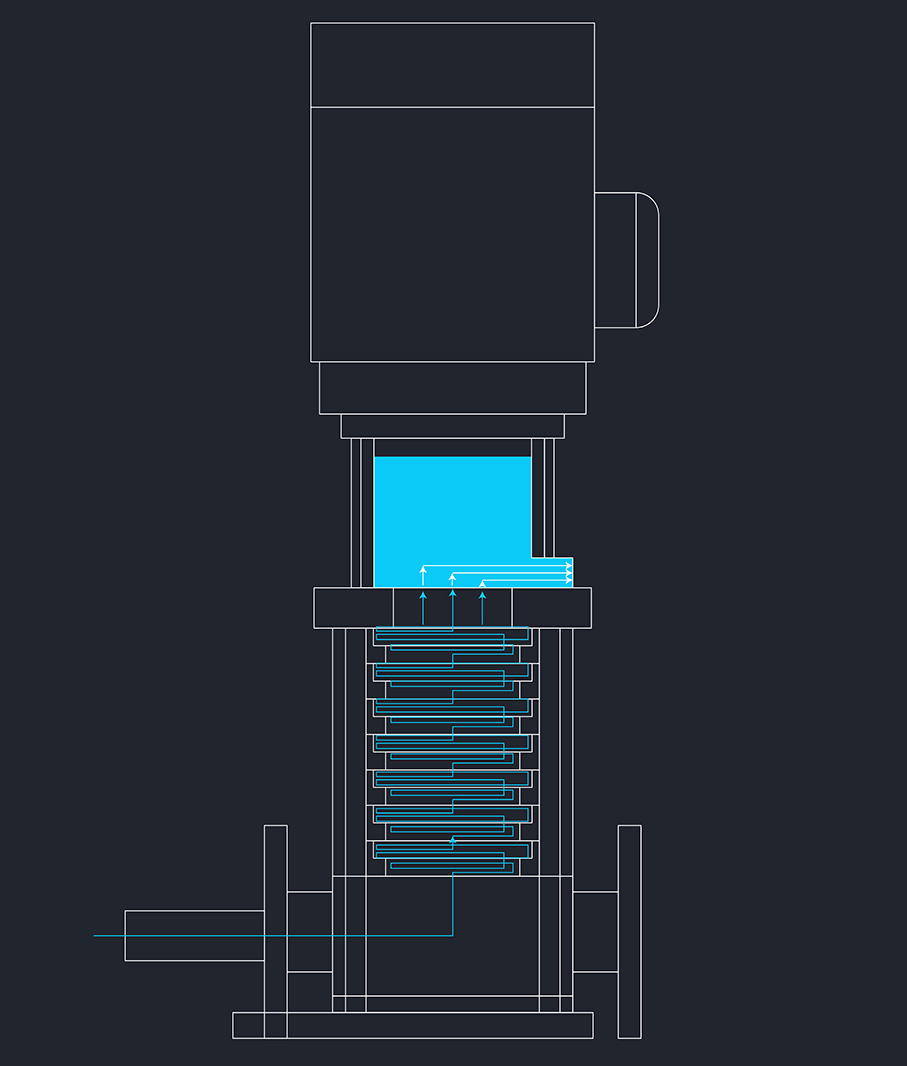

Многоступенчатый насос − это несколько рабочих колёс на одном валу, соединённых последовательно: жидкость проходит через первое колесо, попадает по каналу направляющего аппарата на вход второго, и так далее. Напор одной ступени складывается с напором следующей, поэтому суммарный напор насоса − это напор одного колеса, умноженный на число ступеней.

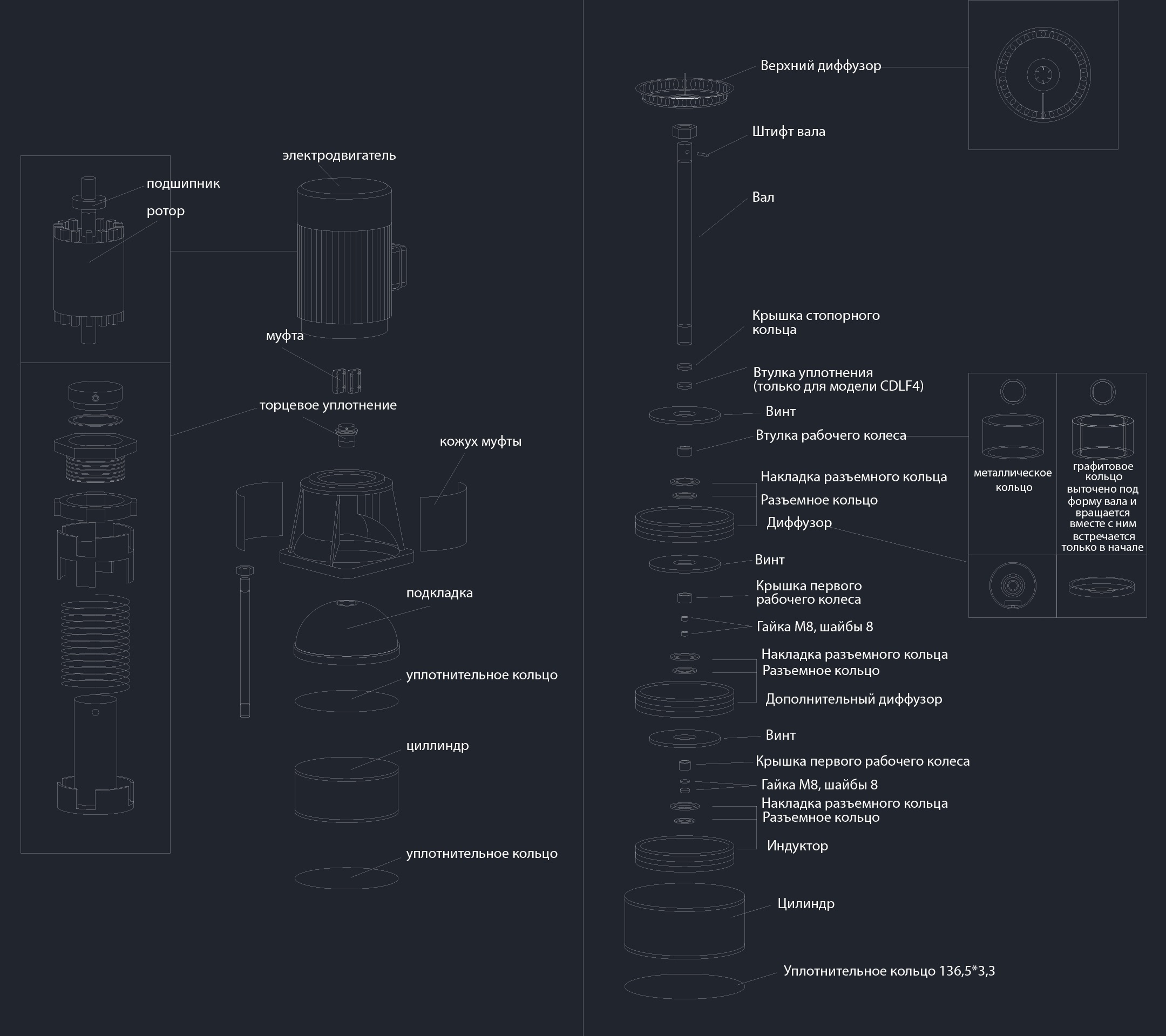

Корпус собран из отдельных секций: по секции на каждую ступень, плюс всасывающая и напорная крышки по краям. Такая сборка компактнее, чем вытянутый в длину корпус, и поэтому насос ставят вертикально, и колёса располагаются одно над другим, а не в ряд.

Вал уплотняется торцевым уплотнением на входе в корпус, как и у обычных центробежных насосов. У линеек в каталоге проточная часть, контактирующая с водой, нержавеющая сталь AISI 304, а головная часть (крышки) у некоторых линеек − чугун.

• Водоснабжение высотных и многоэтажных зданий, бустерные станции повышения давления.
• Автоматическое водоснабжение частных домов и коттеджных посёлков — насос заполняет накопительный бак или работает с гидроаккумулятором.
• Ирригация и полив, где нужен напор для дальнеструйных дождевателей или капельных систем на больших площадях.
• Питание котельных и систем отопления, где нужно преодолеть сопротивление длинного контура.
• Мойки, очистные сооружения, станции водоподготовки и обратного осмоса — там, где перед мембраной или форсункой нужно высокое давление.
• Противопожарные системы — для них нужны сертифицированные комплектации, уточняйте у поставщика перед заказом.

Какой насос выбрать

Цены — на день правки.

Как сузить выбор:

• Нужна розетка 220 В — однофазные модификации есть только у Calpeda (MXV-BM).
• Самая длинная гарантия — Calpeda MXV, 36 месяцев. У Zenova — 18, у Fancy и Stairs — 12.
• Максимальный напор и расход в категории — у Stairs SB: до 326 м и до 180 м³/ч, и самый широкий модельный ряд — 186 моделей.
• Самая доступная цена — Fancy CDM и Stairs SB, от 35–38 тыс. ₽.
• Промышленный класс и уплотнения для агрессивных жидкостей по запросу — Calpeda MXV.
• Zenova CDLF и CDLF-P близки по характеристикам, но отличаются по цене — уточните у менеджера, какая модификация нужна для вашей задачи.

Когда вертикальный многоступенчатый насос не нужен

• Нужен большой расход при умеренном напоре — смотрите центробежные насосы или линейные циркуляционные насосы.
• Нужен такой же высокий напор, но без вертикальной стойки — горизонтальные многоступенчатые насосы проще обслуживать на месте.
• Нужно поднять воду со дна скважины — скважинные насосы.
• Нужно перекачивать грязную или абразивную воду — узкие каналы ступеней и уплотнения многоступенчатых насосов не рассчитаны на твёрдые частицы, смотрите насосы для грязной воды.

У вертикальных и горизонтальных многоступенчатых насосов одинаковый принцип: несколько рабочих колёс на одном валу складывают напор. Разница — в компоновке корпуса.

• Вертикальный. Патрубки на одной оси друг напротив друга — насос можно поставить прямо в разрыв трубы, как линейный насос. Занимает меньше площади пола, это плюс в тесных помещениях.
• Горизонтальный. Отдельная рама, секции корпуса разбираются вбок — проще обслуживать без демонтажа с трубопровода. При равной мощности обычно дешевле вертикального аналога.

Для большинства задач водоснабжения и повышения давления подходят оба типа: выбор чаще определяется тем, сколько места есть на полу и как удобнее подвести трубопровод. Горизонтальные многоступенчатые насосы − отдельная категория в каталоге.

• Компактная вертикальная компоновка: несколько ступеней занимают меньше площади пола, чем одноступенчатый насос с тем же напором.
• Проточная часть из нержавеющей стали AISI 304 — подходит для перекачки питьевой воды и других чистых жидкостей.
• Напор растёт вместе с числом ступеней — в каталоге можно подобрать нужное давление без большого запаса «на глаз».
• Широкий выбор: 525 моделей от четырёх производителей, от бытовых насосов на 0,37 кВт до промышленных на 75 кВт.
• Патрубки на одной оси — удобно встраивать в существующий трубопровод без лишних поворотов.

• Не самовсасывающие — перед пуском нужно заполнить корпус жидкостью, работа при отрицательном давлении на входе быстро изнашивает уплотнение.
• Чувствительны к твёрдым частицам в воде — узкие каналы направляющих аппаратов и зазоры между ступенями забиваются или изнашиваются от абразива, нужна чистая жидкость.
• При росте вязкости жидкости растёт нагрузка на вал и падает КПД — для вязких сред эти насосы не подходят.
• Модели с большим числом ступеней требовательны к соосности при монтаже на раму или фундамент.

Чем вертикальный многоступенчатый насос отличается от обычного центробежного?
У обычного центробежного насоса одно рабочее колесо и умеренный напор. У многоступенчатого — несколько колёс последовательно на одном валу, поэтому напор в разы выше при том же диаметре колеса.

Нужно ли заливать насос перед пуском?
Да, эти насосы не самовсасывающие. Нужен подпор на входе — работа при разрежении на всасывании быстро изнашивает уплотнение.

Чем вертикальный насос отличается от горизонтального многоступенчатого?
Компоновкой корпуса: у вертикального патрубки на одной оси, и насос можно поставить прямо в трубопровод, у горизонтального — отдельная рама и более простой доступ к секциям при обслуживании.

Можно ли перекачивать грязную или абразивную воду?
Нет, для этого нужны отдельные насосы для грязной воды — узкие каналы ступеней и уплотнения многоступенчатых насосов не рассчитаны на твёрдые частицы.

Как подобрать насос?
По рабочей точке: нужный расход (м³/ч) и напор (м). Рабочая точка должна лежать в средней части кривой насоса. Пришлите параметры системы — подберём линейку и число ступеней.
