Мембранные соленоидные дозирующие насосы

Внутри насоса катушка-соленоид, шток с якорем, пружина и мембрана из PTFE. На катушку приходит импульс тока, магнит втягивает шток, мембрана прогибается и выталкивает реагент через напорный клапан. Импульс заканчивается — пружина возвращает шток, мембрана отходит назад и затягивает новую порцию через всасывающий клапан.

Рис. 1: устройство дозирующего соленоидного насоса.

Клапаны бывают двух видов. Шариковые с керамическими шарами стоят у большинства моделей в каталоге: у Seko и Cheonsu, Etatron DLX и eONE, BT 50-03 и 80-01. Лепестковые (залипающие) клапаны из витона — у Etatron PKX, DLX 20-03 и BT до 30 л/ч.

Как задают расход

За один такт насос подаёт одну и ту же порцию. Расход = порция × число тактов. Например, у Etatron DLX 01-15 порция 0,14 мл: на 20 тактах в минуту это 2,8 мл/мин, на максимальных 120 — около 1 л/ч.

Поэтому почти у всех моделей расход регулируют частотой тактов: ручкой на корпусе или кнопками. У Etatron DLXB можно менять и длину хода штока — для этого есть опция, крышка R/C с ручкой.

Зачем 300 тактов в минуту

Чем чаще такты, тем мельче порция и ровнее поток. Etatron eONE 0607 подаёт 6 л/ч на 300 тактах — 0,33 мл за такт. Etatron PKX 07-02 подаёт 7 л/ч на 120 тактах — почти 1 мл за такт. Расход одинаковый, но у eONE порция втрое меньше: реагент распределяется в воде равномернее, меньше пульсаций.

300 тактов — у Seko Tekna EVO 800 и 803 и почти у всех Etatron eONE, 240 — у Cheonsu SP-C.

Расход падает с ростом давления

Чем выше давление в линии, тем меньше насос подаёт за такт. Например, Seko Tekna EVO 600 подаёт до 7 л/ч, но при 18 бар — только 3 л/ч. Поэтому в карточках указана рабочая точка — расход при конкретном давлении. Подбирать насос нужно по ней, а не по максимальному расходу.

Электроды pH, RedOx и хлора в комплект не входят.

Датчики уровня и потока

Датчик уровня ставят на всасывание: реагент кончился — насос останавливается и подаёт сигнал. Без него насос будет качать воздух, а воздух в головке сбивает дозирование. Вход для датчика уровня есть почти у всех моделей, кроме Etatron PKX MA/A, DLX MA/AD, Seko Kompact AMS и Cheonsu SP-C с ручным управлением. Сам датчик в комплекте только у Seko Kompact AMC и DPT.

Датчик потока ставят на напорный клапан: он считает реальные такты и сообщает, если насос работает вхолостую. Поддерживают Etatron DLX MF/M и PH-RX, BT MA/M, MF и PH-RX-CL/M, eONE MF и PLUS.

Коротко по сериям:

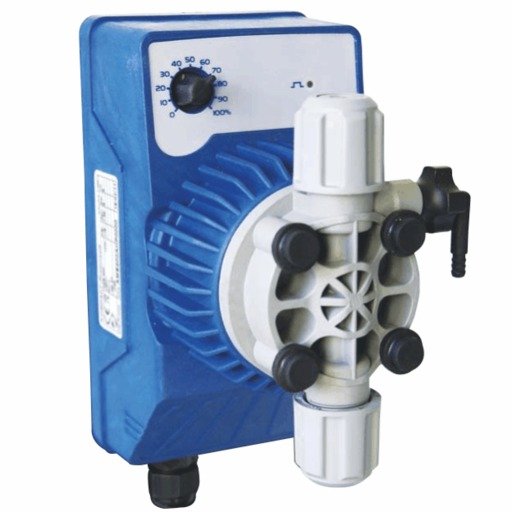

• Seko Kompact и Etatron PKX — самые простые и недорогие. Для постоянной подачи реагента в небольшую систему.

• Cheonsu SP-C — цифровые насосы с дисплеем по цене аналоговых, почти все управляются от 4–20 мА.

• Etatron DLX — универсальная серия до 20 л/ч: от простого аналогового до насоса с контроллером pH и хлора.

• Seko Tekna EVO — одна головка PVDF на все модели, широкий диапазон давлений: от 5 до 20 бар.

• Etatron eONE — 300 тактов в минуту и ровный поток. Насос подстраивает мощность под давление в линии.

• Etatron BT — алюминиевый корпус и самые большие расходы у Etatron: 30–80 л/ч при 1–4 бар.

1. Материал головки — по реагенту. PVDF подходит для большинства реагентов водоподготовки и промышленной химии. PP и PVC дешевле, но проверяйте по таблице химической стойкости. Уплотнения — витон (FKM) или EPDM: например, у Seko Tekna APG 800 есть отдельное исполнение с EPDM.

2. Рабочая точка — расход при вашем давлении. Смотрите в карточке, сколько насос подаёт при давлении в вашей линии, а не максимальный расход.

3. Без большого запаса. У крупного насоса большая порция за такт. Если ему нужно подать совсем немного, он будет делать редкие крупные впрыски — реагент распределится неравномерно.

4. Управление. Постоянная доза — хватит ручного насоса. Доза по расходу воды — нужен вход для импульсного расходомера. Есть контроллер — вход 4–20 мА. Нужно держать pH или хлор без внешнего контроллера — встроенный контроллер.

5. Вязкость. Cheonsu SP-C в стандартном исполнении — до 70 сП, Seko Tekna EVO — до 100 сП. Для более вязких реагентов смотрите другие типы насосов.

• Реагенты с осадком и кристаллами, вязкие или выделяющие газ — перистальтические дозирующие насосы.

• Расход больше 100 л/ч или регулировка длиной хода — мембранные дозирующие насосы с электродвигателем.

• Высокое давление — плунжерные насосы-дозаторы.

Монтаж

• Высота всасывания — до 2 м, у Etatron BT 30–80 л/ч — до 1,5 м. Насос ставят рядом с ёмкостью или ниже её.

• Клапан противодавления. Если реагент подают в открытую ёмкость или в линию с давлением ниже 1 бар, точность падает и реагент может уходить самотёком через насос. Клапан противодавления держит постоянное давление на выходе.

• Датчик уровня ставим сразу. Насос не нахватает воздуха, когда реагент кончится.

• Реагенты, которые выделяют газ — гипохлорит натрия, перекись водорода. Газ скапливается в головке, и насос качает впустую. Для них есть головки с автоматическим стравливанием газа.

• Пульсации. Насос подаёт реагент толчками. При подаче в открытую ёмкость возможны брызги — ставьте гаситель пульсаций.

• Температура воздуха — от 0 до +40 °C, у Etatron BT и eONE — от +5 °C.

Обслуживание

• Мембрана из PTFE — расходная деталь. Seko заявляет для Tekna EVO ресурс мембраны 5 лет по своим испытаниям.

• Клапаны периодически промывают: отложения на шариках сбивают дозу.

• При смене реагента головку и шланги промывают водой.

Чем соленоидный насос отличается от мембранного насоса с электродвигателем?

Соленоидный подаёт реагент короткими импульсами, расход меняют частотой тактов. Он компактнее и дешевле. Насос с электродвигателем работает непрерывно, расход меняют длиной хода. Его берут, когда нужен расход больше 100 л/ч.

Можно ли управлять насосом от контроллера?

Да. Есть модели с входом 4–20 мА и с входом для импульсного расходомера, см. таблицу «Способы управления». Удалённо включать и выключать насос можно у Cheonsu SP-C с кодом управления 3 или 4, Seko Tekna TPG и TPR, Kompact DPT.

Что входит в комплект?

У Etatron и Seko — насос, всасывающий шланг 4 м, напорный 2 м, клапан забора с фильтром и клапан впрыска. У Cheonsu — шланги, антисифонный обратный клапан и донный клапан с фильтром. Датчик уровня в комплекте только у Seko Kompact AMC и DPT.

Подойдёт ли для гипохлорита натрия?

Да, это одна из основных задач таких насосов. Чаще всего берут головку PVDF с керамическими шариками. Гипохлорит выделяет газ, поэтому пригодится головка с автоматическим стравливанием.

Насос держит дозу, если давление в линии меняется?

С ростом давления порция уменьшается. Поэтому насос подбирают по рабочей точке. Если давление ниже 1 бар — ставят клапан противодавления.

Какая гарантия?

24 месяца — на Etatron, 12 месяцев — на Seko и Cheonsu.
