Дозировочные насосы Etatron DLX - справочная информация
Соленоидные мембранные дозировочные насосы Etatron DLX - наиболее универсальная серия с головкой из фторопласта или полипропилена (PVDF и PP). Высокая химическая стойкость материалов насосов позволяет использовать их для дозирования практически любых реагентов. Насосы DLX могут быть выполнены как с аналоговым, так и в микропроцессорным управлением. Корпуса насосов из пластика, защищенного от воздействия кислотных паров. Панель управления защищена от ультрафиолетового излучения специальной пленкой. Защита от пыли и влаги IP 65. Производительность в зависимости от модели от 1 до 20 л/час, давление до 20 бар. Стандартная высота самовсоса для всех моделей 2 метра.
Насосы DLX устанавливаются вертикально и имеют стандартное настенное крепление. Особый вариант DLXB комплектуется кронштейном для крепления на горизонтальную поверхность. Вариант DLXB стоит дороже на 20 евро по сравнению со стандартным насосом.
Как и большинство других соленоидных дозирующих насосов регулирование производительности для серии DLX выполняется путем изменения числа импульсов в минуту. Однако для варианта DLXB предусмотрена дополнительная крышка R/C, которая позволяет изменять длину хода пистона для более точного дозирования при малых расходах. Стоимость такой крышки 58 евро.
Рисунок 1. Версия насоса DLXB с задней крышкой R/C. На крышке видна ручка, которая позволяет регулировать длину хода пистона.
Различные варианты исполнения насосов серии DLX
Линейка дозирующих насосов DLX состоит из 8 различных вариантов исполнения. Первый из них аналоговый, остальные семь микропроцессорные. Аналоговый насос не поддерживает датчик уровня, а все микропроцессорные варианты поддерживают (датчик уровня в комплектацию насосов не входит).
MA/AD - наиболее простой насос с ручным управлением. Единственный аналоговый насос в линейке DLX. Имеет двойную шкалу дозирования в диапазонах 0-100% и 0-20% (для более точного дозирования малых объемов). Единственный насос в линейке DLX, который не поддерживает датчик уровня.
MA/MB - дозирующий насос с микропроцессорным управлением. Вместо вращающейся ручки потенциометра производительность задается на цифровом дисплее с шагом в 1%.
CC/M - насос пропорционального дозирования от внешних 4-20 mA сигналов. Также возможно дозирование в ручном режиме (аналогично варианту MA/AB). Поддерживает реверсивный режим дозирования.
VFT/MBB - насос пропорционального дозирования от внешнего импульсного расходомера. На каждый импульс насос выдает определенную порцию реагента (порция задается в режимах 1хN, 1:N, 1хN(M - с параметром в памяти), где N - число поступивших импульсов). Может также работать в ручном режиме дозирования.
MF/M - наиболее продвинутый вариант насоса пропорционального дозирования, который поддерживает, как импульсный расходомер, так и сигналы 4-20 mA. Единственный насос в линейке DLX, который имеет двухстрочный ЖК дисплей с подсветкой (все прочие микропроцессорные насосы имеют однострочный дисплей без подсветки). Также имеет таймер, зуммер, часы, релейный выход аварийного сигнала. Помимо датчика уровня насос поддерживает датчик потока (не входит в комплект).
PH-RX/MBB - насос пропорционального дозирования со встроенным контроллером pH/RedOx. Пользователь определяет какой параметр насос контролирует. pH измеряется в диапазоне от 0 до 14, а RedOx (окислительно-восстановительный потенциал) от -1000 до +1400 мВ (милливольт). Насос работает в постоянном или пропорциональном режиме. Функция задержки включения. Помимо датчика уровня насос поддерживает датчик потока (не входит в комплект).
PH-RX-CL/M - версия аналогичная предыдущей, но помимо контроллера pH/RedOx также добавляется контроллера хлора (диапазон измерений 0-20 ppm или мг/л). Выход 4-20 мА. Релейный выход аварийного сигнала. Компенсация температуры в автоматическом режиме (при установке соответствующего датчика PT100). Помимо датчика уровня насос поддерживает датчик потока (не входит в комплект).
CD/M - насос пропорционального дозирования с контроллером CD (электропроводности). Электропроводность измеряется в диапазоне от 0 до 1000 или от 0 до 10 000 мкСм (микроксименс или µS). Выход 4-20 мА.

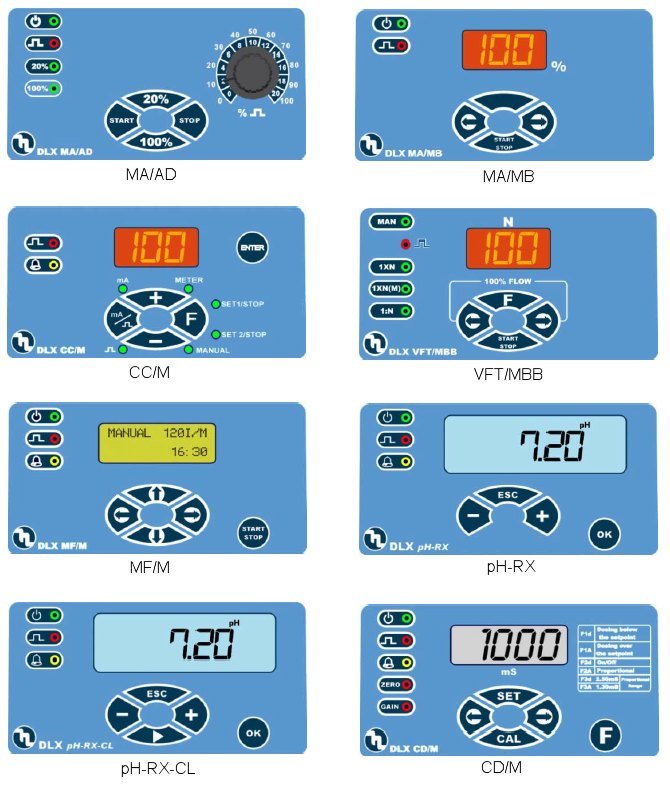

Рисунок 2. Внешний вид панелей управления различных вариантов исполнения насосов DLX.
Условия эксплуатации
- Температура окружающей среды должна быть от 0 до +40 °C.
- Относительная влажность воздуха не более 80%, если температура окружающей среды до +31 °C. При +40 °C относительная влажность не более 50%.
- Питание однофазное 220 вольт (допустимое отклонение 210-250 вольт). По запросу могут быть изготовлены насосы DLX с низковольтным питанием 12 вольт.
- Высота насоса при работе не должна превышать 2000 метров над уровнем моря.
Материалы конструкции
Насосы серии DLX изготавливаются из таких материалов:
- Головка насоса - PVDF (кроме модели 0220 из PVC и модели 20-03 из полипропилена).
- Рабочая мембрана из тефлона (PTFE).
- Шариковые клапаны из керамики, кроме моделей 0220 и 20-03, у которых залипающие клапаны из витона (FPM).
- Эластичные прокладки из витона.
- Заборный клапан из полипропилена/керамики.
- Клапан впрыска из полипропилена/керамики.
- Шланг всасывания (стравливания) - из PVC (размер 4х6, цвет прозрачный).
- Шланг впрыска из PVC (размер 4х6, матовый).

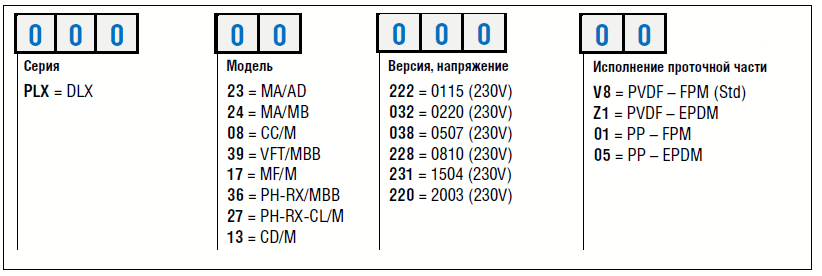

Расшифровка артикулов дозировочных насосов Etatron DLX
Комплект поставки
В комплект поставки каждого насоса DLX стандартно входят:
1. Дозировочный насос (1 шт.).
2. Гибкий заборный шланг из ПВХ (4 метра).
3. Шланг сброса (2 метра).
4. Заборный клапан (1 шт.).
5. Выпускной клапан (1 шт.).
6. Паспорт-инструкция (1 шт.).
Дополнительные аксессуары и запасные части к серии DLX
1. Клапаны всасывания и впрыска реагента.
2. Шланги.
3. Запасные головки, мембраны.
4. Датчики потока, уровня, pH, RedOx, хлора, электропроводности.
5. Импульсные расходомеры.
