Дозировочные насосы Etatron eONE
Цифровые насосы со сниженной пульсацией потока
От 1 до 36 л/час
Давление 0,5 - 10 бар
PVDF
до 300 имп./мин
5 - 35 Вт
Цена от 49 113 ₽
Мембранные соленоидные дозирующие насосы Etatron eONE предназначены для дозирования различных реагентов с производительностью от 1 до 30 л/час. Серия eONE – похожа на серии дозирующих насосов Etatron PXX и DLX сохраняя такие же параметры производительности и небольшой размер. Подробнее
| Модель | Рабочая точка | Макс. расход | Макс. давление | Частота тактов в минуту | Напряжение | Наличие дисплея | Цена |
|---|---|---|---|---|---|---|---|
| 1 л/час при 10 бар | 2.5 | 10 | 180 | 220 | Нет | 49 048 ₽ 531 € | |
| 1 л/час при 10 бар | 2.5 | 10 | 180 | 220 | Да | 63 346 ₽ 686 € | |
| 1 л/час при 10 бар | 2.5 | 10 | 180 | 220 | Да | 82 078 ₽ 889 € | |
| 2 л/час при 16 бар | 5.1 | 16 | 300 | 220 | Нет | 51 039 ₽ 553 € | |
| 2 л/час при 16 бар | 5.1 | 16 | 300 | 220 | Да | 65 246 ₽ 707 € | |
| 2 л/час при 16 бар | 5.1 | 16 | 300 | 220 | Да | 84 612 ₽ 916 € | |
| 4 л/час при 20 бар | 7.3 | 20 | 300 | 220 | Нет | 63 165 ₽ 684 € | |
| 4 л/час при 20 бар | 7.3 | 20 | 300 | 220 | Да | 79 816 ₽ 864 € | |
| 4 л/час при 20 бар | 7.3 | 20 | 300 | 220 | Да | 94 566 ₽ 1 024 € | |
| 6 л/час при 7 бар | 7.3 | 7 | 300 | 220 | Нет | 49 048 ₽ 531 € | |
| 6 л/час при 7 бар | 7.3 | 7 | 300 | 220 | Да | 63 346 ₽ 686 € | |
| 6 л/час при 7 бар | 7.3 | 7 | 300 | 220 | Да | 82 078 ₽ 889 € | |
| 7 л/час при 10 бар | 11.7 | 10 | 300 | 220 | Нет | 51 039 ₽ 553 € | |
| 7 л/час при 10 бар | 11.7 | 10 | 300 | 220 | Да | 65 246 ₽ 707 € | |
| 7 л/час при 10 бар | 11.7 | 10 | 300 | 220 | Да | 84 612 ₽ 916 € | |
| 10 л/час при 12 бар | 14.3 | 12 | 300 | 220 | Нет | 59 636 ₽ 646 € | |
| 10 л/час при 12 бар | 14.3 | 12 | 300 | 220 | Да | 75 291 ₽ 815 € | |
| 10 л/час при 12 бар | 14.3 | 12 | 300 | 220 | Да | 92 756 ₽ 1 005 € | |
| 15 л/час при 5 бар | 17.2 | 5 | 300 | 220 | Нет | 51 039 ₽ 553 € | |
| 15 л/час при 5 бар | 17.2 | 5 | 300 | 220 | Да | 65 246 ₽ 707 € | |
| 15 л/час при 5 бар | 17.2 | 5 | 300 | 220 | Да | 84 612 ₽ 916 € | |
| 20 л/час при 7 бар | 28.2 | 7 | 300 | 220 | Нет | 63 165 ₽ 684 € | |
| 20 л/час при 7 бар | 28.2 | 7 | 300 | 220 | Да | 79 816 ₽ 864 € | |
| 20 л/час при 7 бар | 28.2 | 7 | 300 | 220 | Да | 94 566 ₽ 1 024 € | |
| 30 л/час при 5 бар | 36.5 | 5 | 300 | 220 | Нет | 69 952 ₽ 758 € | |
| 30 л/час при 5 бар | 36.5 | 5 | 300 | 220 | Да | 88 413 ₽ 957 € | |
| 30 л/час при 5 бар | 36.5 | 5 | 300 | 220 | Да | 111 670 ₽ 1 209 € |
Дозировочные насосы Etatron eONE - справочная информация
Мембранные соленоидные дозирующие насосы Etatron eONE предназначены для дозирования различных реагентов с производительностью от 1 до 30 л/час. Серия eONE – похожа на серии дозирующих насосов Etatron PXX и DLX сохраняя такие же параметры производительности и небольшой размер.
По стоимости eONE ненамного дороже, относительно других серий, но зато имеет определенные преимущества:
- увеличенная частота впрыска реагента (до 300 имп./мин) обеспечивает ровный поток с низкими пульсациями;
- цифровая с технология интеллектуального управления процесса дозирования.
Только эта серия насосов может изменять потребление энергии в зависимости от противодавления системы. Это обеспечивает экономию энергии, а также более точную подачу реагента при изменениях параметра системы.

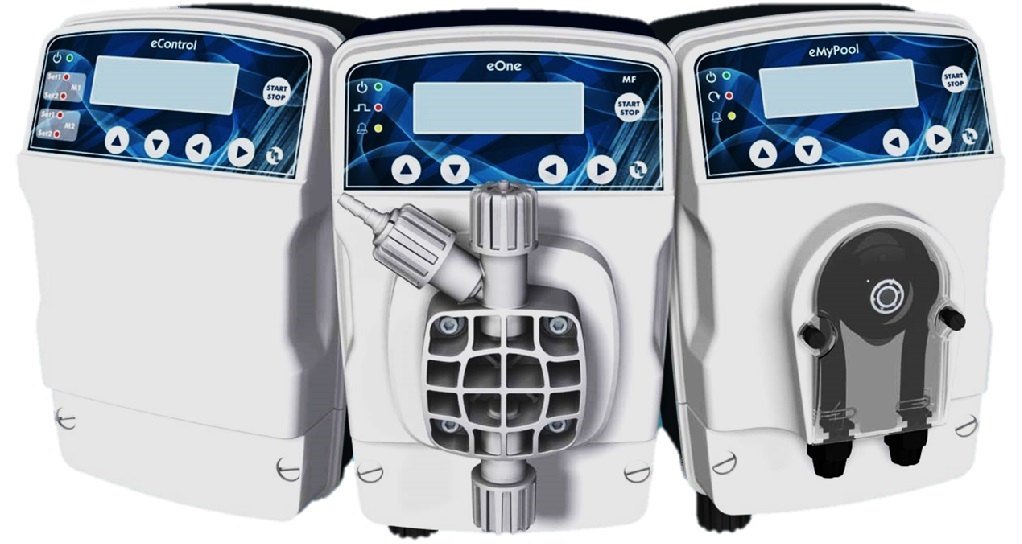

Рисунок 1. Дозирующие насосы с интеллектуальным управлением Etatron eControl, eONE, eMyPOOL
В серии eONE применена технология микроэлектронного управления, где алгоритмы потребляемой мощности регулируются, в соответствии с рабочим противодавлением в системе.
Имеются функции встроенной защиты, обеспечивающие включение сигнализации они могут самостоятельно отключить процесс дозирования:
UNDERLOAD (недогрузка) - отвечает за забор реагента;
OVERLOAD (перегрузка) - отвечает за сброс реагента.
Поддерживается датчик уровня реагента. Частота впрыска реагента достигает до 300 имп/мин.
Работа насосов может производиться в течении достаточно долгового времени, при сохранении постоянного объема впрыска.
Применяется режим пропорции дозирования 1:1 от импульсного расходомера (1 импульс от расходомера = 1 инжекции насоса).
Производительность насосов Etatron eONE от 1 до 30 л/ч (зависит от модели), давление до 20 бар. Высота самовсоса 2 метра.
Напряжение от 100 до 250 В, 50/60 Гц. Класс защиты IP65. Головка выполнена из фторопласта (PVDF).
Область применения насосов не ограничивается химическим производством, сюда можно добавить многочисленные процессы обработки воды.

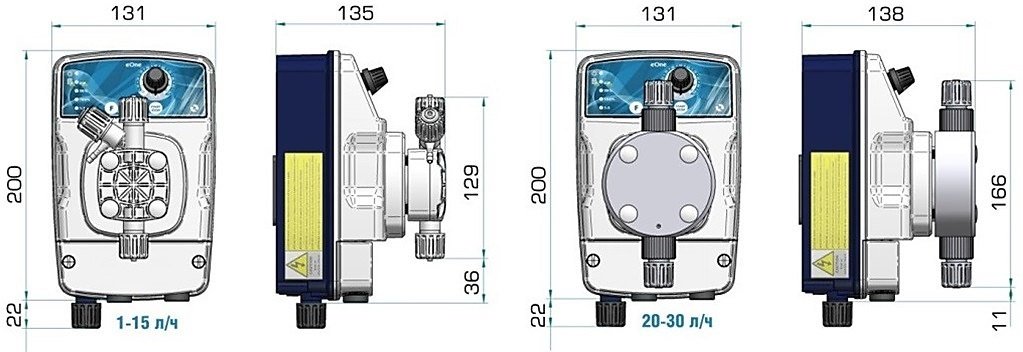

Внешние размеры насосов Etatron eONE
Рисунок 2. Габаритные размеры Etatron eONE

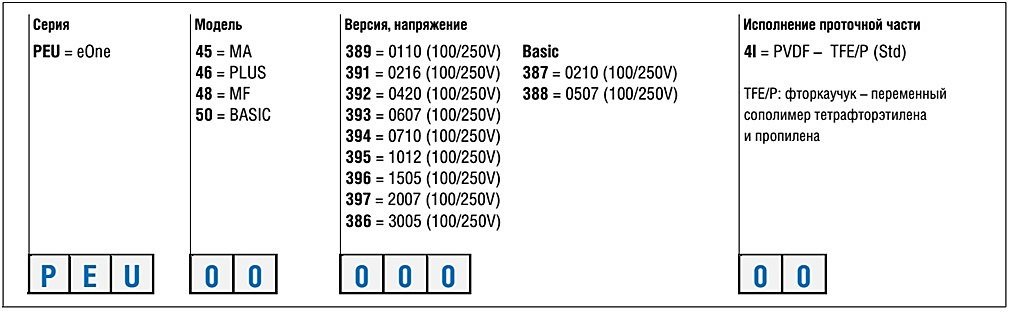

Расшифровка кода (артикула) соленоидных дозирующих насосов eONE
В качестве примера разберем артикул модели eONE 0710 (PEU453944I)
PEU - обозначение серии eONE
45 - вариант исполнения МА
394 - входное напряжение от 100 до 250 В
41 - материалы исполнение проточной части: головка из PVDF (фторопласт), уплотнение TFE/P (фторкаучук).
Линейка серии eONE
Линейка серии eONE состоит из четырех вариантов исполнения - это BASIC, MA, MF и PLUS.
Рассмотрим технические составляющие каждого варианта исполнения отдельно, итак:
BASIC(базовая модель)

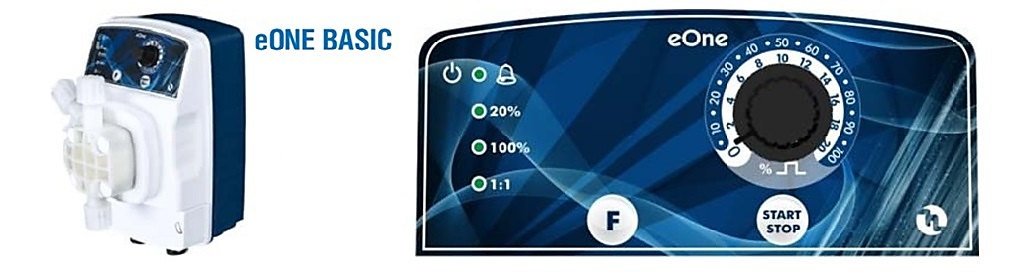

Рисунок 3. Внешний вид и панель управления eONE Basic
Насосы eONE BASIC имеют ручное управление.
Режимы дозирования
Ручной ВКЛ/ВЫКЛ с двойной сеткой регулировки производительности 0-100% и 0-20%, помимо этого используется микроконтроллер для более тонкой регулировки.
Пропорциональный 1:1 от импульсного расходомера.
Максимальная частота импульсов 180 имп/мин.
Потребляемая мощность – 32 Вт.
Поддержка датчика уровня (датчик в комплект не входит).
MA

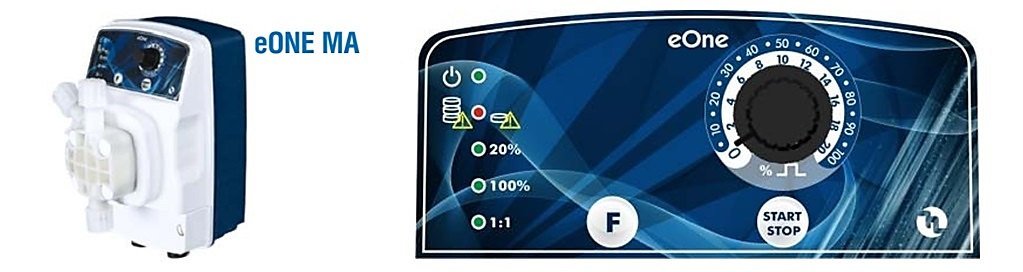

Рисунок 4. Внешний вид и панель управления модели eONE MA
У насосов eONE MA ручное управление.
Режимы дозирования
Ручной ВКЛ/ВЫКЛ, с двойной сеткой регулировки производительности 0-100% и 0-20%, помимо этого используется микроконтроллер для более тонкой регулировки;
Пропорциональный 1:1 от импульсного расходомера.
Установлены (включаемые/отключаемые) функции защиты: UNDERLOAD и OVERLOAD.
Максимальная частота импульсов 300 имп/мин.
Потребляемая мощность – 26 Вт (может меняться, в соотношении с противодавлением).
Поддержка датчика уровня (датчик в комплект не входит).
MF

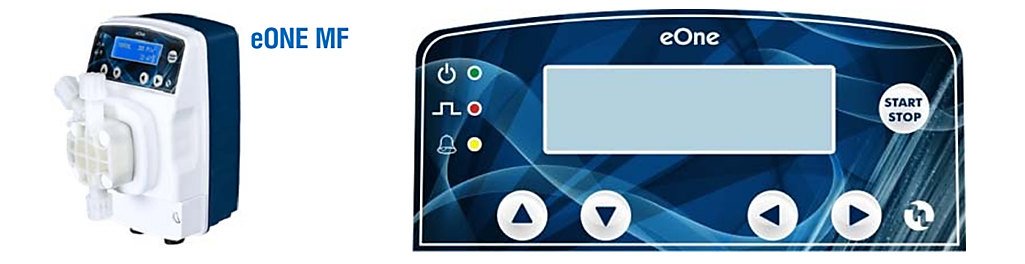

Рисунок 5. Внешний вид и панель управления модели eONE MF
У насосов eONE MF многофункциональное управление пропорционального дозирования.
Графический дисплей с подсветкой. Операции калибровки заданного импульса для специфических нужд.
Режимы дозирования
Ручной ВКЛ/ВЫКЛ, варианты регулировок 0-100%, 0-300 имп/мин
Пропорциональный от импульсного расходомера, режимы: умножения 1xN, умножения с памятью 1xN(M), деления1:N, функции1 x ml,1 x L, ml x m3; функция PPM (насос рассчитывает точное количество ppm (промилле: частей на миллион); режим 4-20 mA.
Включаемые/отключаемые функции защиты: UNDERLOAD, OVERLOAD, FLOW SENSOR - датчик выходного потока, контроль выхода дозируемого реагента из головки насоса и ALARM – сигнализация переполнения буфера памяти в режимах 1xN(M) и PPM.
Максимальная частота импульсов 300 имп/мин.
PLUS (флагман линейки)

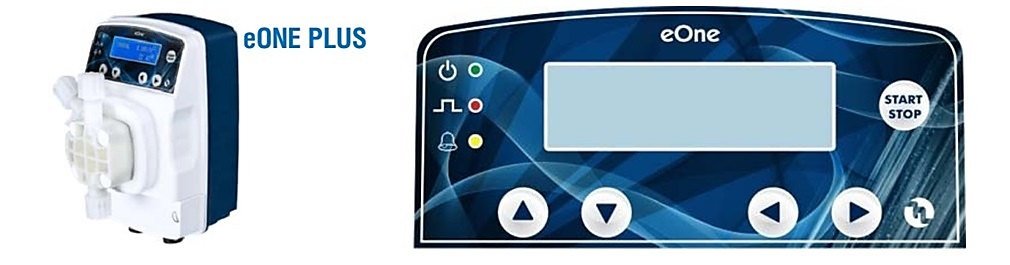

Рисунок 6. Внешний вид и панель управления модели eONE Plus
Насос eONE PLUS имеет многофункциональное управление пропорционального дозирования со встроенным контроллером рН/RedOx/Cl/PPM (на выбор).
Графический дисплей с подсветкой. Операции калибровки заданного импульса для специфических нужд.
Режимы дозирования
Постоянный ВКЛ/ВЫКЛ.
Пропорциональный.
Диапазон измерений: 0–14 pH; -1000+1400 mV (RedOx); 0–2, 0–20, 0–200 мг/л (хлор); 0–2, 0–20, 0–200 ppm (частей на миллион).
Таймер задержки включения насоса.
Ручная (по умолчанию 25°С) или автоматическая температурная компенсация (использование датчика температуры PT100).
Сигнализации MAX. MIN. концентрации реагента, и сигнализация по времени беспрерывного дозирования.
Плюс все основные режимы и функции насоса eONE-MF (см. описание выше).
Максимальная частота импульсов – 300 имп/мин.
Потребляемая мощность – 26 Вт (может меняться, в соотношении с противодавлением).
Релейный выход ВКЛ/ВЫКЛ для аварийной сигнализации.
Поддержка датчиков потока и датчика уровня (в комплект не входят).

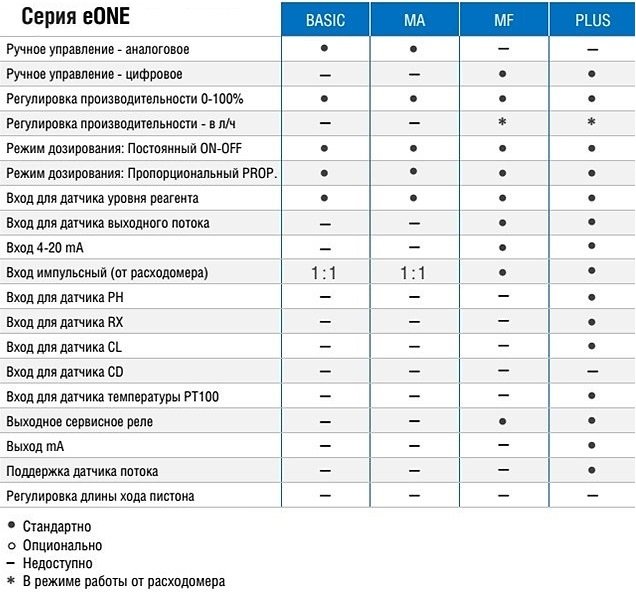

Сравнительная таблица насосов Etatron eONE

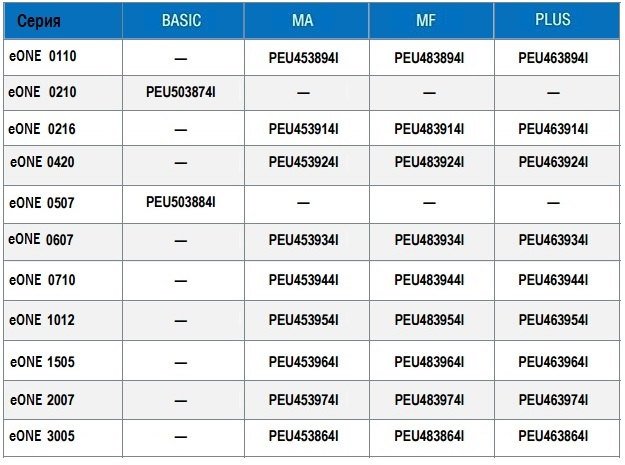

Модели насосов серии eONE
Условия эксплуатации
- Температура окружающей среды должна быть 5-40°С.
- Максимальная относительная влажность - 80% при температуре 31°С и 50% при температуре 40°C.
- Входное напряжение 110-250 вольт.
Комплект поставки дозирующего насоса
Мембранный дозирующий насос - 1 шт.
Шланг забора из гибкого ПВХ - 4 м.п.
Шланг сброса из напорного ПЭ - 2 м.п.
Клапан забора реагента - 1 шт.
Клапан впрыска реагента - 1 шт.
Паспорт-инструкция - 1 шт.
