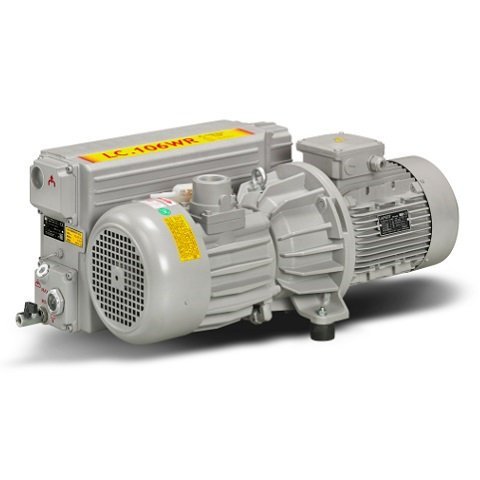

Пластинчато-роторный вакуумный насос DVP LC.106 WR

Описание модели LC.106 WR

Пластинчато-роторный вакуумный насос DVP LC.106 WR (Италия) – это особая  модель  для откачивания воздуха и газов с повышенным содержанием паров воды. Насос производится итальянской компанией D.V.P. Vacuum Technology s.p.a, заводской артикул модели 9690038.

Этот насос в отличие от обычных насосов серии LC имеет специальное антикоррозионное покрытие рабочей камеры. В нем используется специальное синтетическое масло, которое не смешивается с водой. Такое масло не теряет свои смазывающие и уплотняющие свойства. После остановки насоса масло отделяется от воды и остается вверху благодаря меньшей плотности. Более плотная вода остается внизу и может быть удалена из насоса через сливное отверстие. Смотровое окошко позволяет визуально контролировать накопление воды в рабочей камере насоса.

Функциональные возможности насоса:
- при откачивании влажного воздуха насос обеспечивает глубину вакуума (остаточного давления) до 4 мбар;
- при откачивание газовоздушных смесей с высокой концентрацией водяного пара глубина вакуума достигает 40 мбар;
- насос может непрерывно работать в диапазоне абсолютных давлений от 400 до 4 мбар.

DVP LC.106 WR оснащен обратным клапаном, переключателем уровня масла, масловозвратным клапаном, газобалластным устройством, виброгасителями. Ротор насоса соединен с валом двигателя посредством гибкой муфты. Такое соединение хорошо компенсирует температурные расширения от нагрева электродвигателя, повышая, тем самым, надежность и срок эксплуатации.

Производительность насоса 106 м3/ч, что составляет 1766,6 л/мин.
Предельное остаточное давление без водяного пара 4 мбар (абс).
Предельное остаточное давление с водяным паром 40 мбар (абс).
Максимальная скорость откачки водяного пара 3,2 кг/ч.
Газбалластное устройство на этой модели не может быть выключено.
Всасывающий патрубок с резьбовым присоединением G 1-1/2", выхлопной G 1-1/4".
Расход вакуумного масла 2,0 ÷ 3,0 дм3 (л), тип масла ISO BV100 (SW100).
Интервал рабочей температуры насоса 80 ÷ 85° C.
Уровень шума не более 66 дБ (А).

Электротехнические данные двигателя насоса – 3 фазы/380 В/50 Гц, 1400 об/мин, мощность 2,2 кВт, IE3.
Охлаждение насоса, двигателя и циркулирующего масла обеспечивает вентилятор.

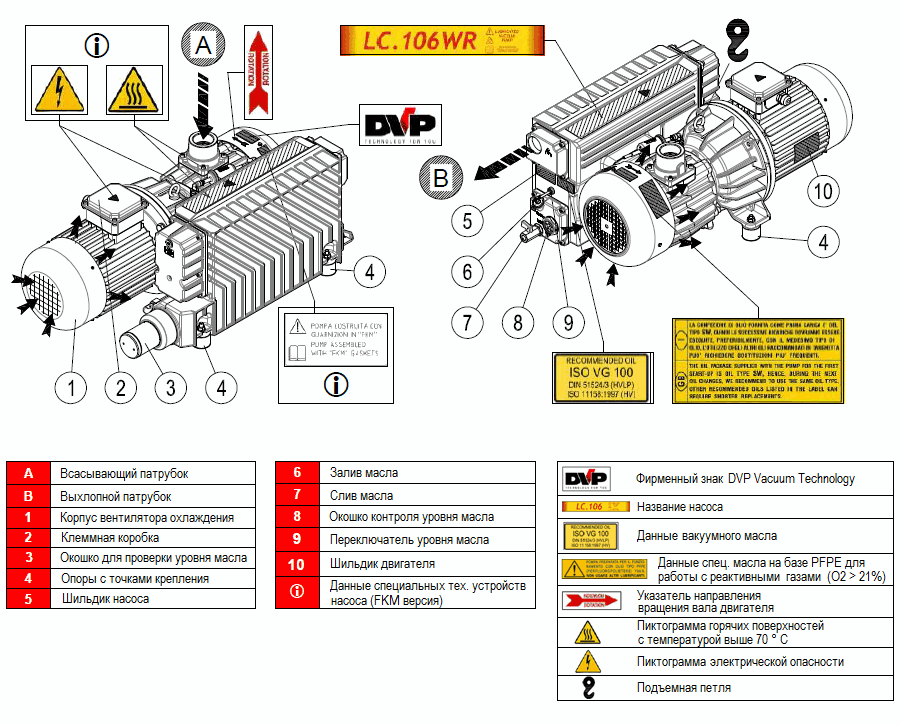

Конструкция насоса DVP LC.106 WR

Материалы конструкции

• Корпус - сталь
• Лопатки - алюминий.

Области применения

• Вакуумная сушка;
• Деревообрабатывающее производство;
• Дегазация;
• Вакуумные присоски и удержание грузов;
• Производство сублимированных продуктов;
• Химические предприятия;
• Производство полупроводников.

Комплект поставки

• Насос.
• Масло для первой заправки.
• Автоматическое газобалластное устройство (встроено).
• Обратный клапан (встроен).
• Для моделей с индексом 40 и больше — фильтр масляного тумана (встроен).
• Инструкция.
• Отдельный гарантийный талон не прилагается (гарантия 12 месяцев со дня продажи по накладной или товарному чеку).
