Описание модели VSV-10_220

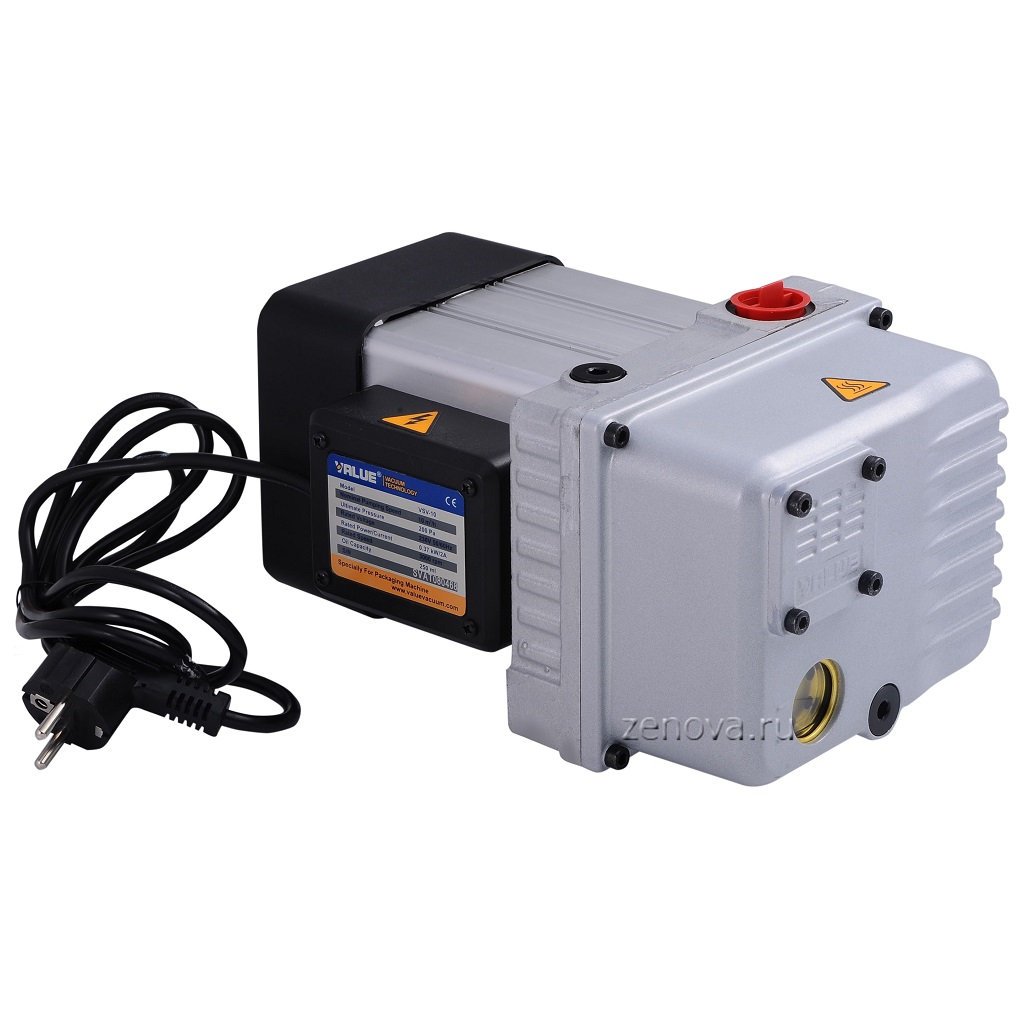

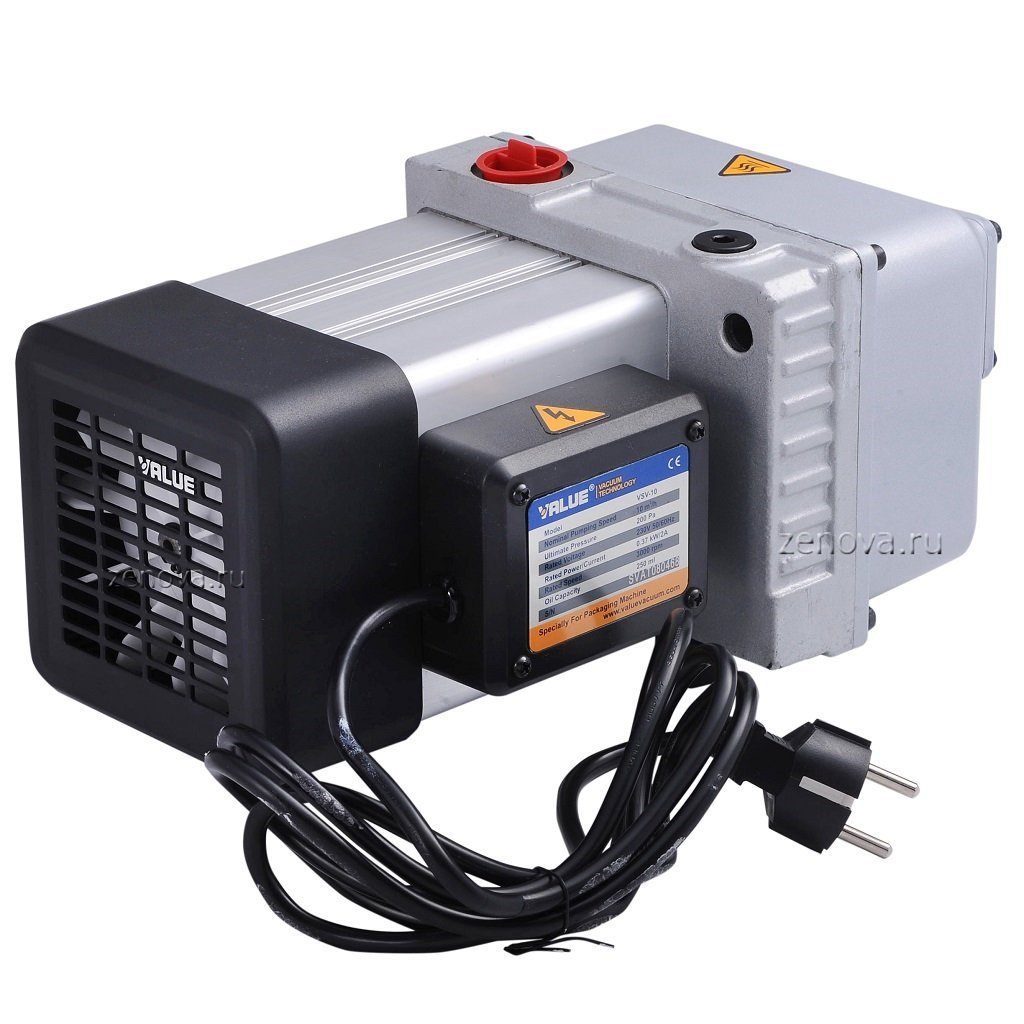

Моноблочный пластинчато-роторный насос Value VSV-10_220 создает вакуум в закрытых емкостях, он достигает предельного вакуума в 2 мбар. Конструкция насоса компактна и проста в обслуживании.

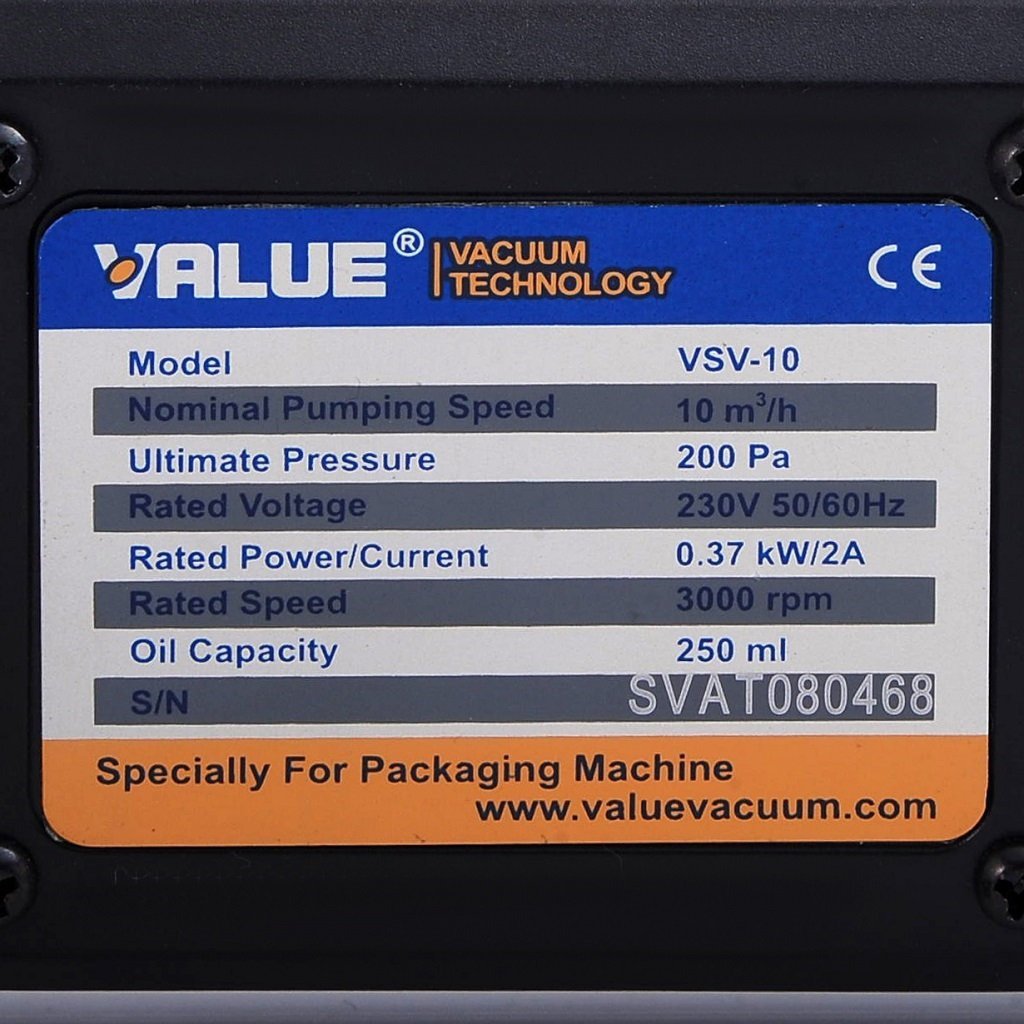

Максимальный расход воздуха составляет 10 м3/ч. Остаточное давление составляет 2 мбар.
Количество масла 0,25 л.
Насос VSV-10_220 оснащен однофазным электродвигателем мощностью 0,37 кВт, 3000 об/мин.
В стандартный комплект поставки насоса входит:
- обратный клапан — предотвращает взрывную разгерметизацию при внезапной остановке насоса (встроен)
Масляный фильтр не предусмотрен.
Обратите внимание, что обратный клапан предназначен для защиты вакуумируемой линии от взрывной разгерметизации, он не предназначен для длительного удержания вакуума. Если вам нужно длительное время сохранять вакуум после отключения насоса — установите на вакуумную линию электронный клапан или запорную арматуру.

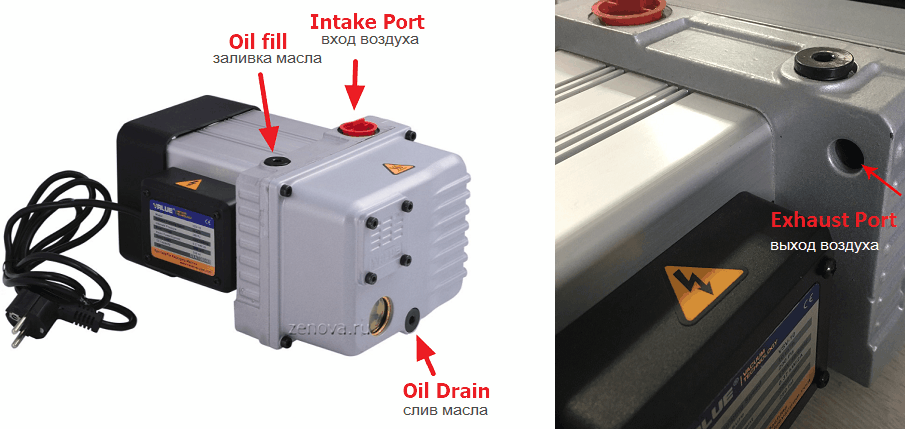

Технологические порты насоса Value VSV-10_220

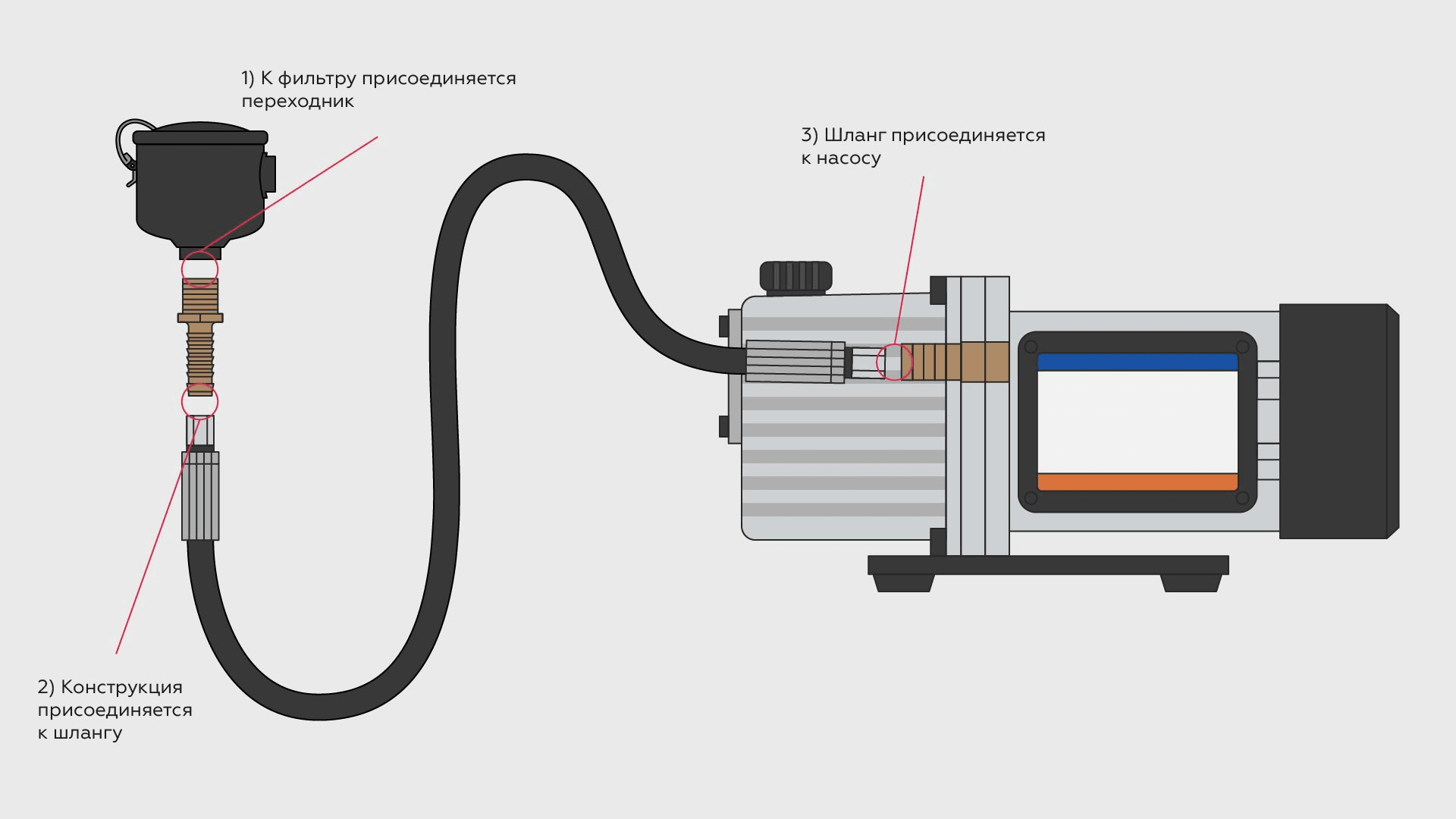

Чтобы подключить воздушный вакуумный фильтр к насосу Value VSV-10_220 вам понадобятся шланг, переходник, хомуты, сантехническая паста. Схема подключения изображена ниже:
Условия эксплуатации
- Температура окружающей среды при работе вакуумных насосов VSV должна быть в диапазоне от +10 до +40 °C.
- При содержании кислорода в откачиваемом газе более 21% следует использовать специальное перфторполиэфирное масло во избежание возгорания.
Обратите внимание на рекомендуемое время непрерывной работы одноступенчатых насосов – оно зависит от давления на входе и ориентировочно составляет:
- Не более 10 минут с атмосферным давлением на входе.
- Не более 30 минут с давлением на входе 0.5 — 1 атмосферы.
- Не более двух часов с давлением на входе от 200 до 500 мБар.
- Не более 8 часов с давлением на входе от 50 до 200 мБар.
- Без ограничения времени с давлением на входе менее 50 мБар.
Если насос стартует с атмосферным давлением на входе и затем за 10 минут достигает 50 мБар, то он может работать без ограничения времени.
Комплект поставки
- Насос.
- Газобалластный клапан (встроен во всех моделях). Защищает рабочую камеру насоса от выпадения конденсата и тем самым защищает масло от загрязнения, а детали насоса от коррозии. На всех моделях клапан регулируемый (его можно открывать или закрывать). На младших моделях от VSV-4 до VSV-020 газобалластный клапан нерегулируемый - всегда в открытом положении.
- Обратный клапан (встроен во всех моделях). Предотвращает внезапную разгерметизацию вакуумной линии.
- Выхлопной фильтр на выходе (встроен во всех моделях) - защищает выходную линию от масляного выхлопа.
- Масляный фильтр (накручивается с внешней стороны корпуса насоса). Защищает масло насоса от загрязнения и продлевает срок его службы. Этого фильтра нет на младших моделях от VSV-4 до VSV-028. Соответственно этот фильтр есть на моделях от VSV-040 до VSV-300.
- Инструкция на английском языке (адаптированную инструкцию на русском языке можно скачать с нашего сайта).

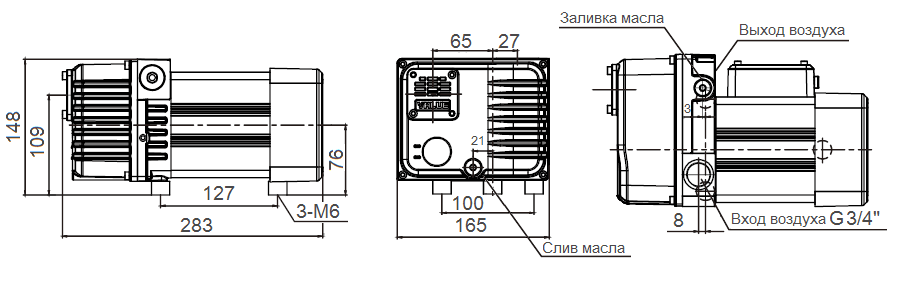

Габаритный чертеж насоса VSV-10_220
Области применения
- Вакуумная сушка;
- Производство пластиковых изделий;
- Химические предприятия;
- Текстильное производство;
- Производство дисплеев;
- Стерилизация продуктов питания;
- Фильтрация и перегонка разных смесей и т.д
3D-фото
Отзывы (1)
У нас есть 1 отзыв по различным моделям серии Вакуумные насосы Value VSV, но конкретно по модели VSV-10_220 пока отзывов нет.
Иван
Агрегат хороший, стоит брать!
Ионно-плазменное азотирование и нитроцементация деталей из стали, чугуна, титана, откачивание неагрессивных газов и поддержка вакуума
Используют модель: VSV-040Отзыв оставлен: 01.06.2021.
Купили вакуумный насос Value VSV-040 для откачивания неагрессивных газов и поддержки вакуума. Насос работал больше года, после чего глубина вакуума стала постепенно снижаться с 0,4 до 3 мБар. Отправили его на диагностику в Зенову. Случай признали не гарантийным - в насос попала пыль, да и год со дня покупки прошел. Договорились о платной услуге по ремонту, после чего насос нам отремонтировали и отправили его обратно. После ремонта глубины 0.4 мБар как у нового уже не смогли добиться. Из-за попадания пыли появилась выработка в рабочей камере насоса. Теперь насос выдает 0.8 мБар и это уже приемлемо в нашей задаче. Агрегат хороший, стоит брать! Только нужно фильтровать воздух на входе в насос.
