Описание модели VSV-020

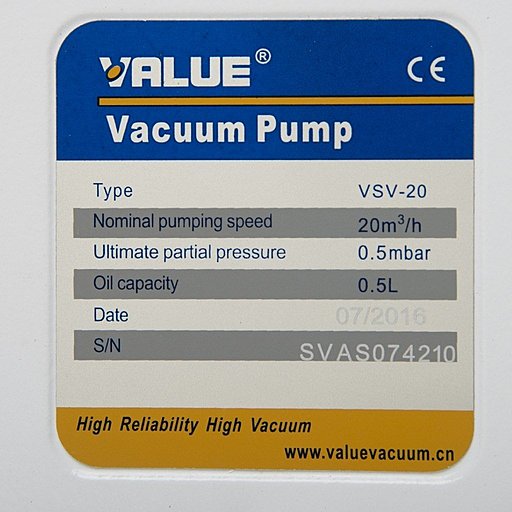

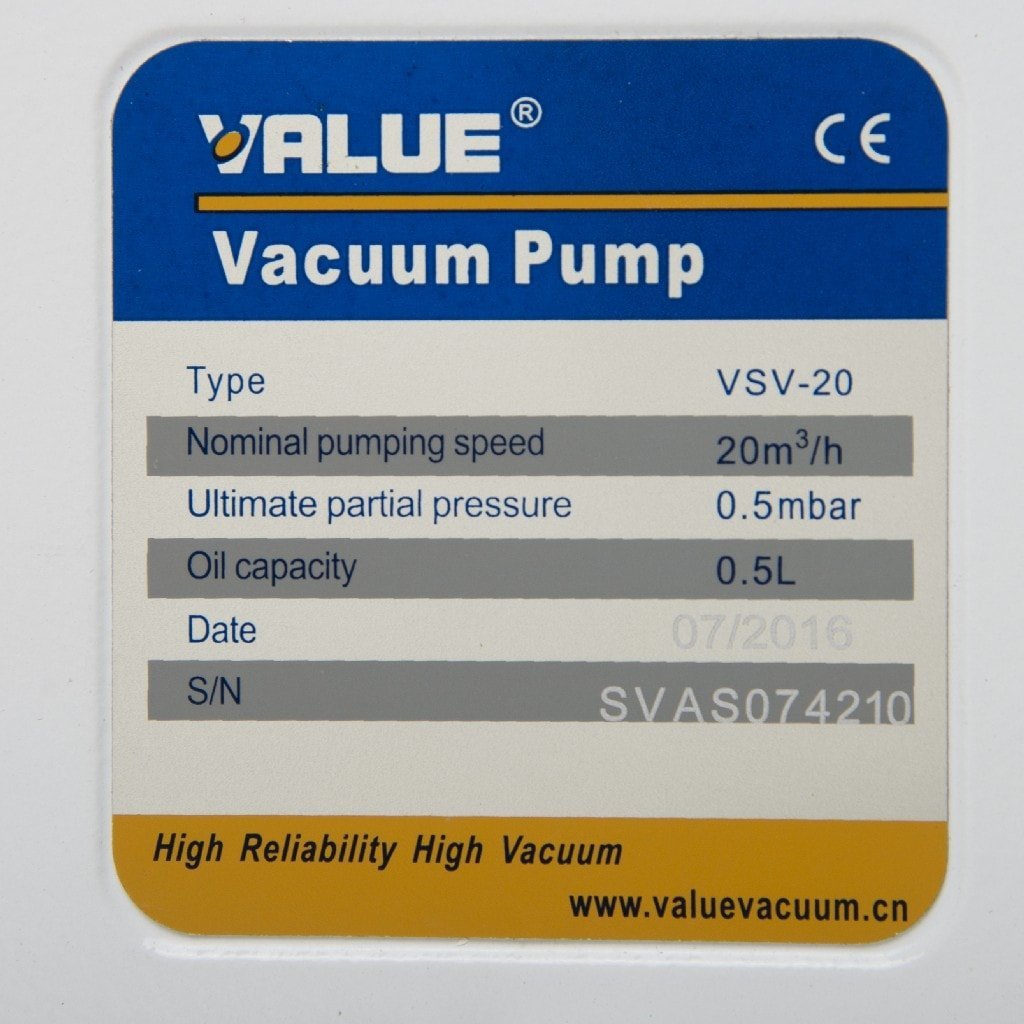

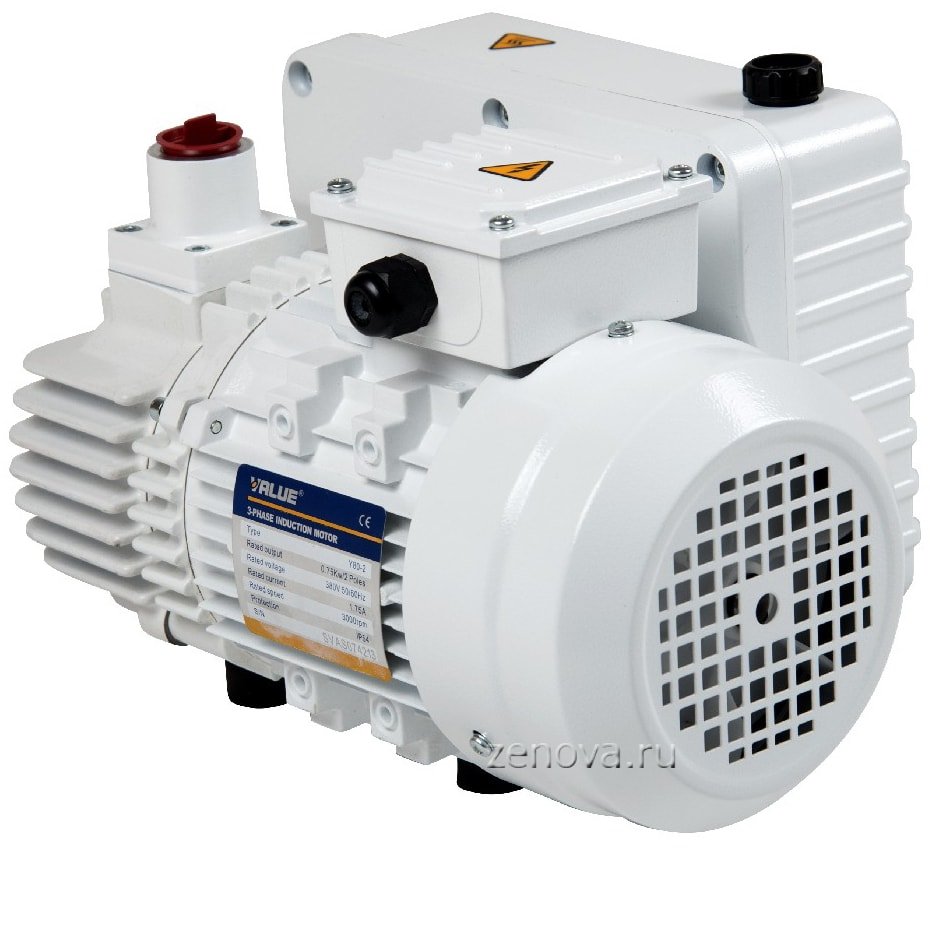

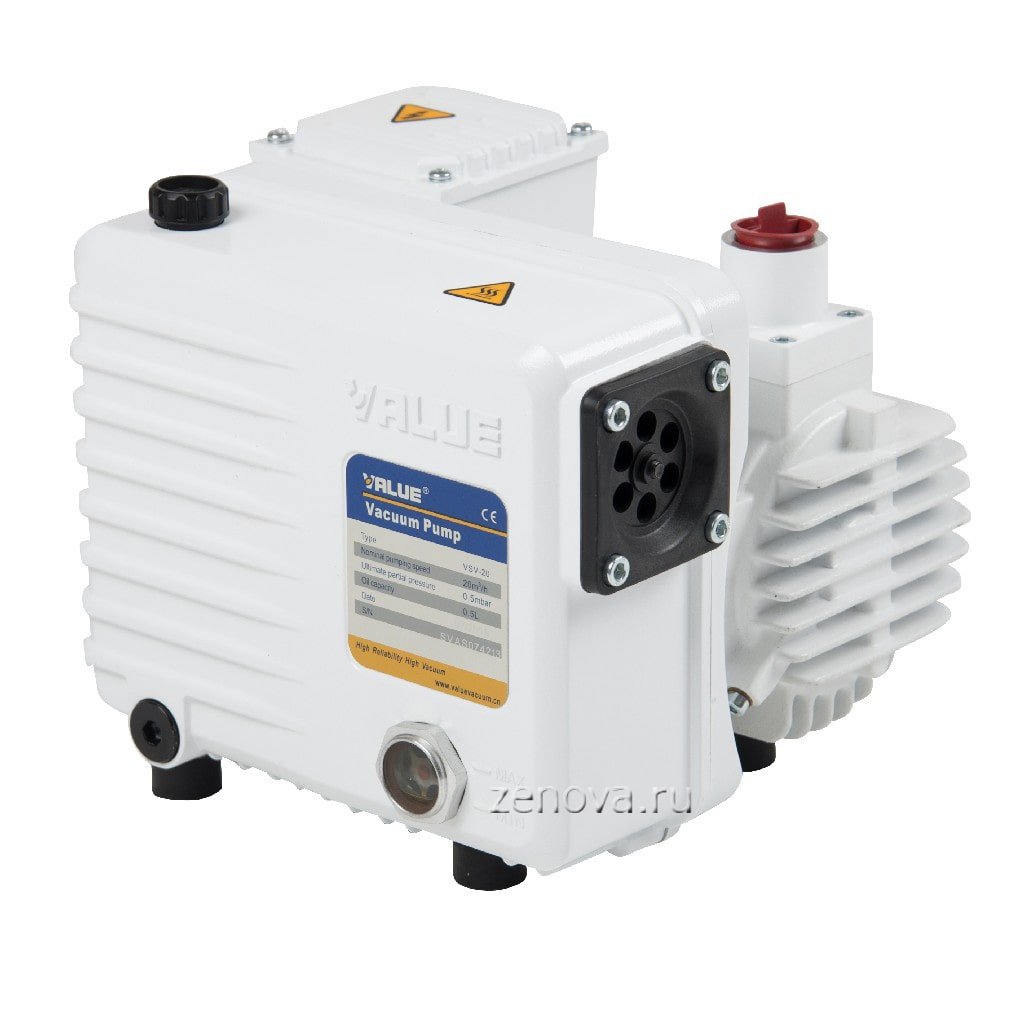

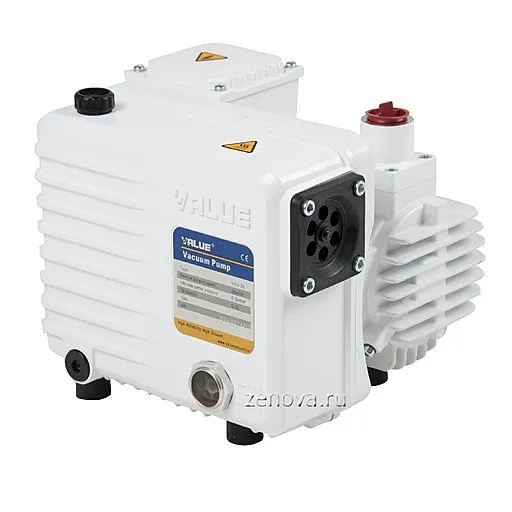

Моноблочный пластинчато-роторный насос Value VSV-020 был самым компактным насосом в линейке VSV до появления модели VSV-4. Он создает вакуум в закрытых емкостях. Максимальный расход воздуха составляет 20 м3/ч. Насос позволяет добиться достаточно глубокого вакуума. Остаточное давление с включенным газобалластом составляет 0,5 мбар. Газобалласт на этой модели не может быть выключен.

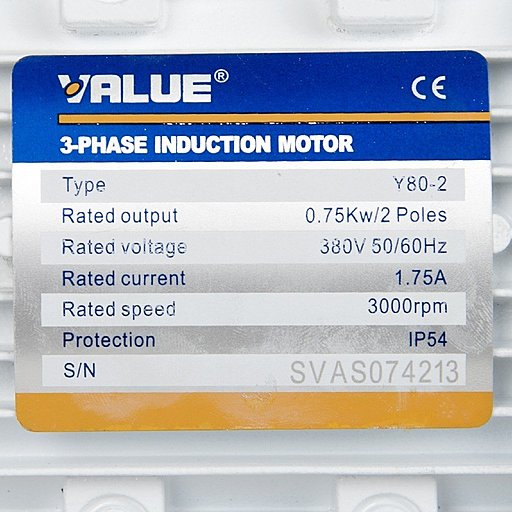

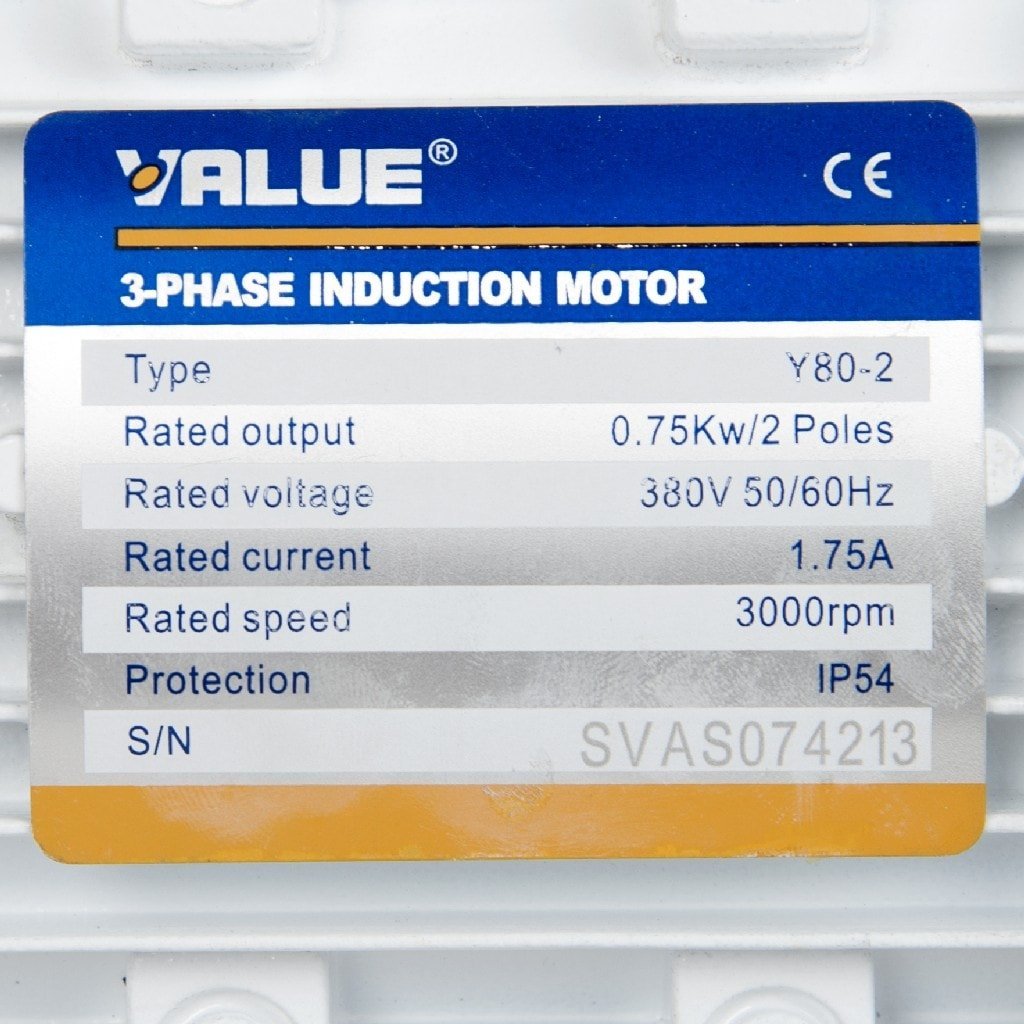

Насос VSV-020 оснащен трехфазным электродвигателем мощностью 0,75 кВт.
У двигателя две пары полюсов - 3000 об/мин, 50 Гц.
В стандартный комплект поставки насоса входит:
- автоматическое газобалластное устройство — защищает насос от выпадения конденсата (встроено)
- обратный клапан — предотвращает взрывную разгерметизацию при внезапной остановке насоса (встроен)
- фильтр масляного тумана — предотвращает появление масляного выхлопа в выходной линии (встроен).
На модели VSV-020 масляный фильтр не предусмотрен (этот фильтр ставится на старших моделях для очистки масла и продления срока его службы). Если нужен насос строго с масляным фильтром, то смотрите модель VSV-040.
Обратите внимание, что обратный клапан предназначен для защиты вакуумируемой линии от взрывной разгерметизации, он не предназначен для длительного удержания вакуума. Если вам нужно длительное время сохранять вакуум после отключения насоса — установите на вакуумную линию электронный клапан или запорную арматуру.
Наши испытания
- На холодную расход составил 20,2 м³/ч (на холодную) и 23,3 м³/ч (на горячую) – соответствует заявленному значению.
- Потребляемая мощность – 668 Вт при паспортных 750 Вт.
- Вакуум (зависит от степени прогрева рабочей камеры): 0,687 мБар на холодную, 0,38 мБар через 5 минут (заявлено 0,5 мБар).
- В установившемся режиме температура рабочей камеры составила 100°C, 65°C спустя час работы на открытый кран (при температуре атмосферного воздуха 13°C).
- Натекание: 0,691 мБар·л/с на холодную и 0,462 мБар·л/с на горячую.
- За час работы на сухой тряпке (прислоненной к выходу) нет следов от паров масла.
Условия эксплуатации
- Температура окружающей среды при работе вакуумных насосов VSV должна быть в диапазоне от +10 до +40 °C.
- При содержании кислорода в откачиваемом газе более 21% следует использовать специальное перфторполиэфирное масло во избежание возгорания.
Обратите внимание на рекомендуемое время непрерывной работы одноступенчатых насосов – оно зависит от давления на входе и ориентировочно составляет:
- Не более 10 минут с атмосферным давлением на входе.
- Не более 30 минут с давлением на входе 0.5 — 1 атмосферы.
- Не более двух часов с давлением на входе от 200 до 500 мБар.
- Не более 8 часов с давлением на входе от 50 до 200 мБар.
- Без ограничения времени с давлением на входе менее 50 мБар.
Если насос стартует с атмосферным давлением на входе и затем за 10 минут достигает 50 мБар, то он может работать без ограничения времени.
Комплект поставки
- Насос.
- Газобалластный клапан (встроен во всех моделях). Защищает рабочую камеру насоса от выпадения конденсата и тем самым защищает масло от загрязнения, а детали насоса от коррозии. На всех моделях клапан регулируемый (его можно открывать или закрывать). На младших моделях от VSV-4 до VSV-020 газобалластный клапан нерегулируемый - всегда в открытом положении.
- Обратный клапан (встроен во всех моделях). Предотвращает внезапную разгерметизацию вакуумной линии.
- Выхлопной фильтр на выходе (встроен во всех моделях) - защищает выходную линию от масляного выхлопа.
- Масляный фильтр (накручивается с внешней стороны корпуса насоса). Защищает масло насоса от загрязнения и продлевает срок его службы. Этого фильтра нет на младших моделях от VSV-4 до VSV-028. Соответственно этот фильтр есть на моделях от VSV-040 до VSV-300.
- Инструкция на английском языке (адаптированную инструкцию на русском языке можно скачать с нашего сайта).

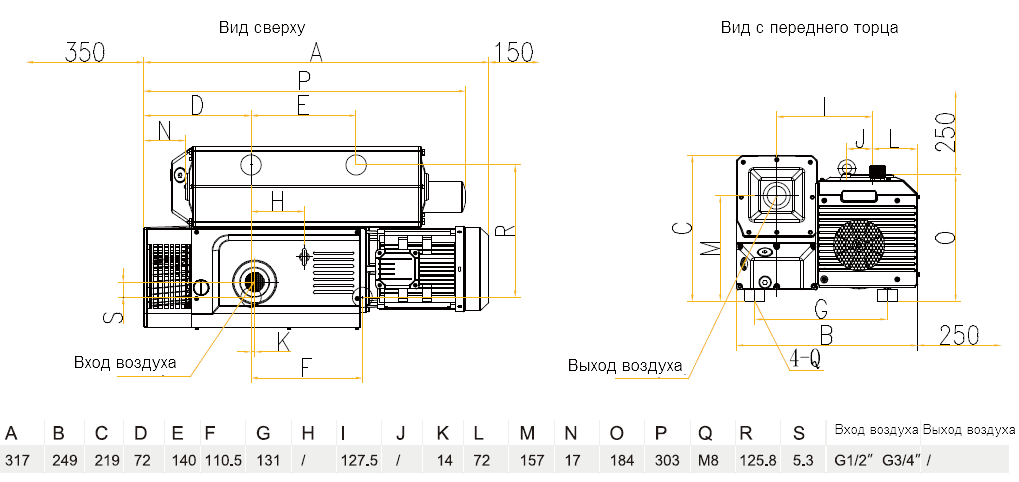

Габаритный чертеж насоса VSV-020
Области применения
- Вакуумная сушка;
- Производство пластиковых изделий;
- Химические предприятия;
- Текстильное производство;
- Производство дисплеев;
- Стерилизация продуктов питания;
- Фильтрация и перегонка разных смесей и т.д
Кривые производительности
Видео и 3D-фото
Почему важно прогревать насос в начале работы
Влияет ли глушитель на уровень вакуума в вакуумных насосах?
Вакуумные фильтры: как правильно подобрать?
Иван
Агрегат хороший, стоит брать!
Ионно-плазменное азотирование и нитроцементация деталей из стали, чугуна, титана
Используют модель: VSV-040Отзыв оставлен: 2021-06-01 12:13:14

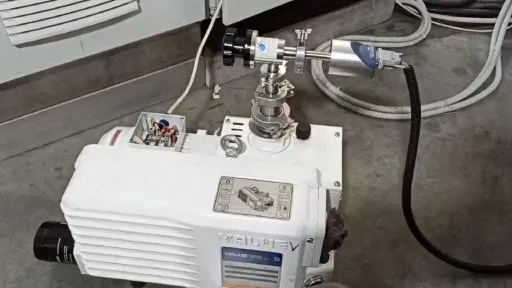

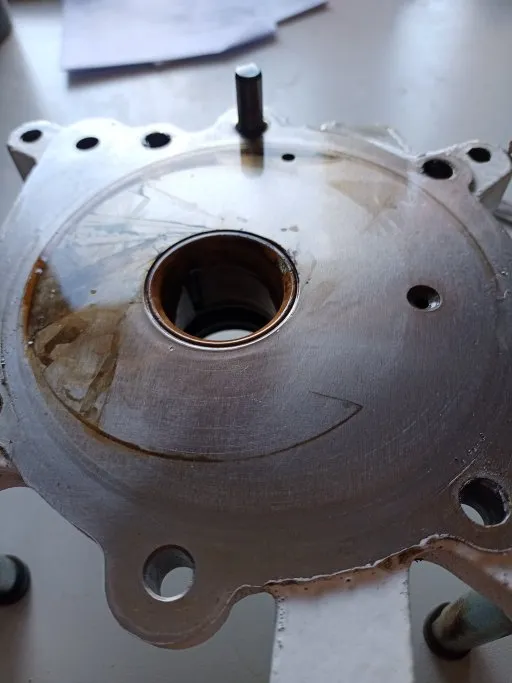

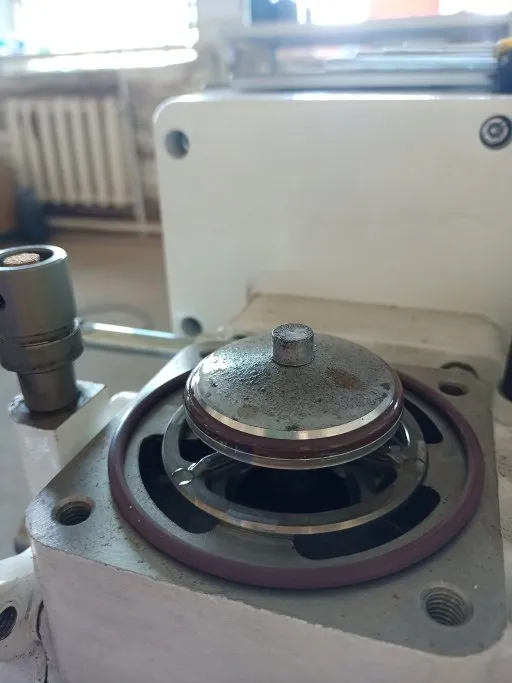

Купили вакуумный насос Value VSV-040 для откачивания неагрессивных газов и поддержки вакуума. Насос работал больше года, после чего глубина вакуума стала постепенно снижаться с 0,4 до 3 мБар. Отправили его на диагностику в Зенову. Случай признали не гарантийным - в насос попала пыль, да и год со дня покупки прошел. Договорились о платной услуге по ремонту, после чего насос нам отремонтировали и отправили его обратно. После ремонта глубины 0.4 мБар как у нового уже не смогли добиться. Из-за попадания пыли появилась выработка в рабочей камере насоса. Теперь насос выдает 0.8 мБар и это уже приемлемо в нашей задаче. Агрегат хороший, стоит брать! Только нужно фильтровать воздух на входе в насос.
