Описание модели GVP 230/120
Двухступенчатый водокольцевой вакуумный насос Ангара GVP 230/120 откачивает сухие и важные неагрессивные газы до предельного вакуума 33 мбар. Насос производится турецкой компанией GUCUM, применяется в пищевой, химической, текстильной, стеклодувной, фармацевтической промышленности, в производстве пластмасс, кирпича и черепицы.
Корпус насоса выполнен из чугуна, рабочие колеса из бронзы. Патрубки фланцевые DN 50. Выходной патрубок первой камеры соединен манифольдом с входным патрубком второй камеры, это несколько повышает глубину вакуума и дополнительно очищает откачиваемый воздух. Уплотнение насоса механическое из карбида кремния. Оно полностью исключает утечку сервисной жидкости. По специальному заказу насос и все его внутренние детали могут быть изготовлены из нержавеющей стали AISI 304 или AISI 316
Производительност насоса до 270-310 м3/час, зависит от влажности перекачиваемого газа.
Предельный вакуум 33 мбар.
Расход сервисной жидкости 30 л/мин.
Насос оснащен трехфазным IEC двигателем, 380 В (50 Гц), 4P (1450 об/мин), мощностью 11 кВт.
Ограничения по эксплуатации
- Максимальная температура воздуха или иного откачиваемого газа - 100 ºС.
- Температура сервисной жидкости (обычно это вода) не более 70 ºС
- Температура окружающей среды: от +5 °С до +40 °С.
- Сервисная жидкость должна иметь вязкость до 4 сстокс и плотность до 1,2 кг/дм3

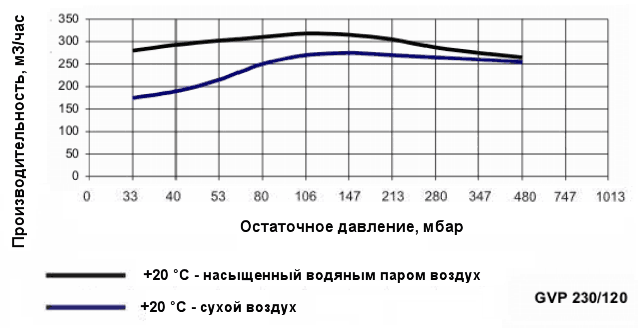

График производительности насоса Ангара GVP 230/120 при различной влажности воздуха

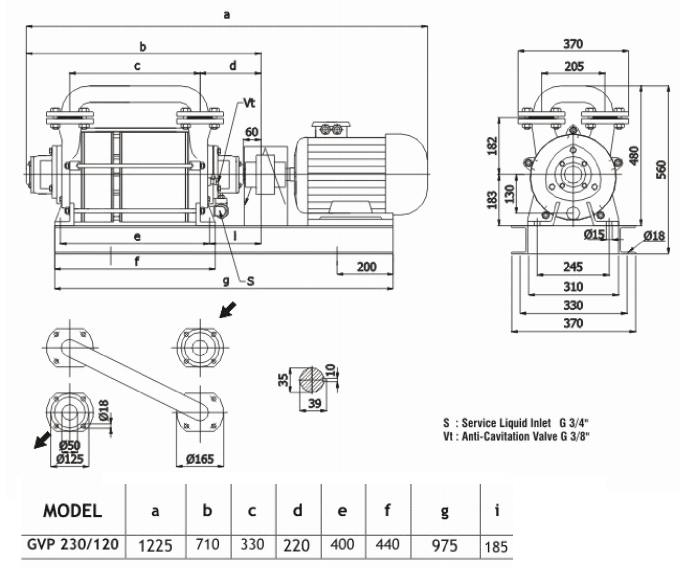

Габаритный чертеж насоса Ангара GVP 230/120
