Двухступенчатый водокольцевой вакуумный насос Ангара GVP 200/170

Двухступенчатый водокольцевой вакуумный насос Ангара GVP 200/170
Устройство водокольцевого насоса
Двухступенчатый водокольцевой вакуумный насос Ангара GVP 200/170
★★★★★
★★★★★
★★★★★
i
Страна производства:
Турция
Код товара
149040

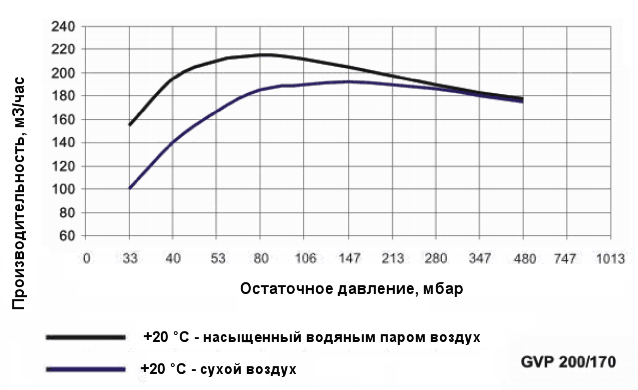

Макс. расход
215
Мин. остаточное давление?

Показывает насколько вакуумный насос способен уменьшить давление в вакуумируемой линии по сравнению с атмосферным. Чем больше воздуха из вакуумируемой линии способен откачать насос (относительно ее объема), тем  меньше будет значение в мбар и тем ближе остаточное давление приблизится к абсолютному вакууму.

Для понимания: обычное атмосферное давление приблизительно равно 1000 мбар. Абсолютный вакуум равен 0 мбар.

Например, если остаточное давление для насоса равно 100 мбар, значит насос сможет снизить давление в линии на 900 мбар. Внутри останется  100 мбар давления (приблизительно 10% от атмосферного давления).

Если остаточное давление для насоса равно 1 мбар, значит насос может снизить давление на 999 мбар и в вакуумируемой линии останется 1 мбар или 0,1% атмосферного давления.

Насосы низкого вакуума способы создавать остаточное давление от 1 до 250 мбар.
Форвакуумные насосы могут создавать создавать остаточное давление от 0,01 до 1 мбар.

На практике способность насоса достигать заявленного остаточного давления зависит не только от него самого, но от разных факторов. Прежде всего от герметичности вакуумируемой линии. Если она не совсем герметична и воздух снаружи способен проникать внутрь нее (происходят так называемые натекания воздуха), то реальное остаточное давление будет выше заявленного. Например, при заявленных 1 мбар остаточного давления по факту можете получить 20 мбар из-за натеканий.

33
Мощность (кВт)
5.5
Обороты в минуту
1450
Напряжение (В)
380
Материал рабочего колеса
бронза
Уровень шума (дБ)
65
Расход сервисной жидкости (л/мин)
16
Входной патрубок (мм)
40
Выходной патрубок (мм)
40

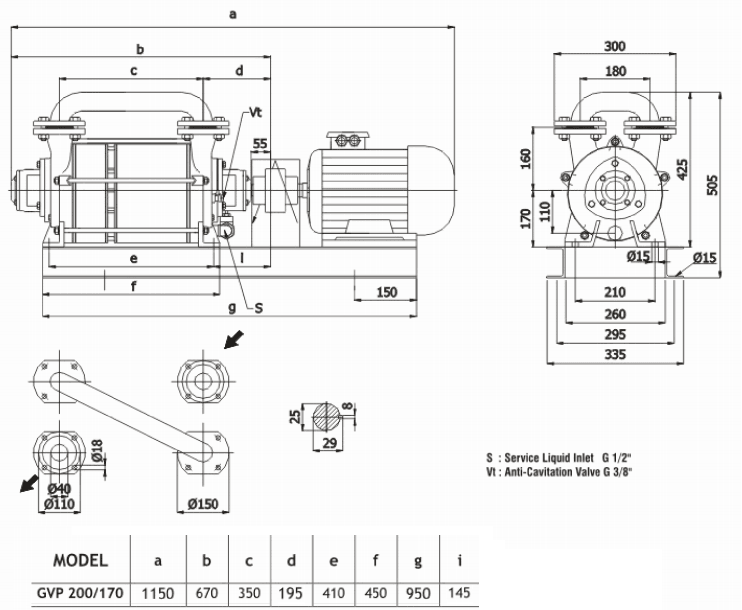

ДхШхВ (см)
115x34x51
Вес (кг)
175
447 195 ₽
4 259 €

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год
