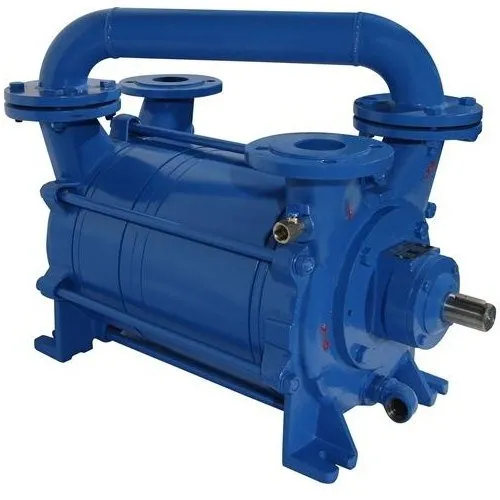

Двухступенчатый водокольцевой вакуумный насос Ангара GMP 145/080

Двухступенчатый водокольцевой вакуумный насос Ангара GMP 145/080
Двухступенчатый водокольцевой вакуумный насос Ангара GMP 145/080
i
Страна производства:
Турция
Макс. расход (м³/час)
60
Мин. остаточное давление (мбар)
33
Мощность (кВт)
3
Обороты в минуту
1450
Напряжение (В)
380
Материал рабочего колеса
бронза
Уровень шума (дБ)
67
Расход сервисной жидкости (л/мин)
6
Входной патрубок (мм)
32
Выходной патрубок (мм)
32
ДхШхВ (см)
110x32x33
Вес (кг)
105

Условия доставки

Доставка в ваш город в настоящее время не выполняется.

Если у вас есть партнер в России, вы можете приобрести товар через него.

Загружаем аксессуары…

Двухступенчатый водокольцевой вакуумный насос Ангара GMP 145/080 – характеристики

Макс. расход (м³/час)
60
Мин. остаточное давление (мбар)
33
Мощность (кВт)
3
Обороты в минуту
1450
Напряжение (В)
380
Материал рабочего колеса
бронза
Уровень шума (дБ)
67
Расход сервисной жидкости (л/мин)
6
Входной патрубок (мм)
32
Выходной патрубок (мм)
32
ДхШхВ (см)
110x32x33
Вес (кг)
105
Водокольцевой вакуумный насос Ангара GMP 145/080 представляет собой двухступенчатый консольный агрегат для создания вакуума в закрытых емкостях. Насос и двигатель находятся на общей раме и соединены при помощи полумуфты. Производится турецкой компанией GUCUM. Подходит для выполнения многих задач: создания вакуумных упаковок; производства пластиковых труб и профилей, продуктов питания, мыла, кирпича и черепицы; покрытия кабелей пластиком.

GMP 145/080 отличается тем, что имеет конструкцию двухступенчатого типа: выходной патрубок первой камеры соединен манифольдом с входным патрубком второй камеры. Этот несколько повышает глубину вакуума и дополнительно очищает откачиваемый воздух, развивая повышенное давление на выходе.

Насос собран в чугунном корпусе с 32 – миллиметровыми фланцевыми патрубками входа и выхода, имеет два бронзовых рабочих колеса, механические уплотнения (карбид кремния), исключающие утечку сервисной жидкости.

Эксплуатационные характеристики: производительность насоса от 40 до 54 м3/час при насыщенном водяным паром воздухе или от 30 до 54 м3/час при сухом воздухе. Предельный вакуум 33 мбар (25 мм рт. ст.). Расход сервисной жидкости 6 л/мин.

Насос оснащен четырехполюсным электродвигателем стандарта IEC мощностью 3,0 кВт, 1450 оборотов в минуту.

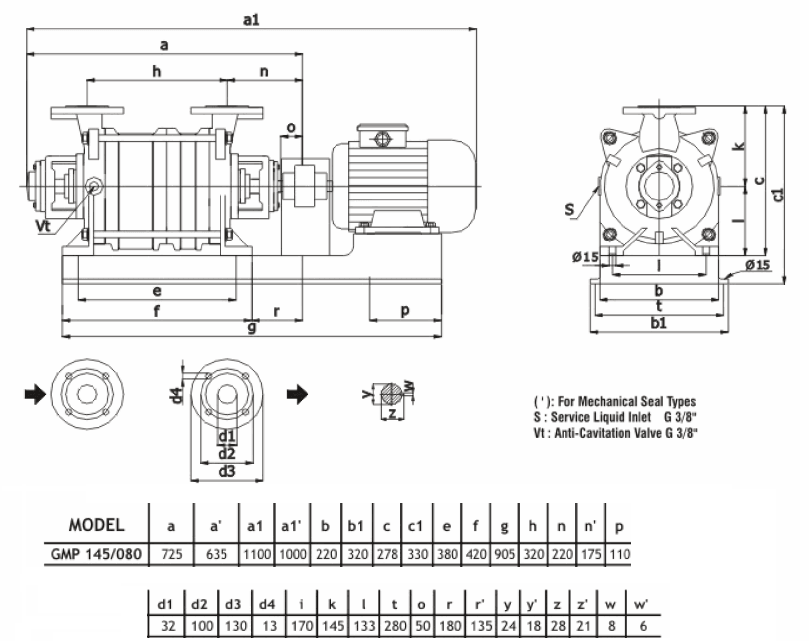

Габаритный чертеж насоса Ангара GMP 145/080

Габаритный чертеж насоса Ангара GMP 145/080

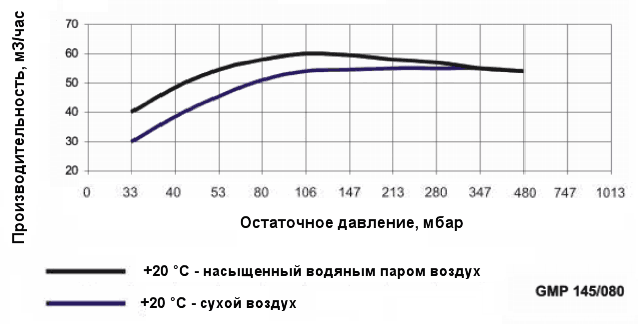

График производительности насоса Ангара GMP 145/080 при различной влажности воздуха

График производительности насоса Ангара GMP 145/080 при различной влажности воздуха

Загружаем другие товары из серии…

Водокольцевые вакуумные насосы Ангара GVP, GMP - справочная информация

Серия двухступенчатых водокольцевых насосов фирмы Ангара (Турция) называется GMP и GVP. Насосы оснащены механическим уплотнением, которое полностью исключает возможные утечки сервисной жидкости. Все насосы имеют фланцевое присоединение.

Ограничения по эксплуатации

Максимальная температура воздуха или иного откачиваемого газа - 100 ºС.
Температура сервисной жидкости (обычно это вода) не более 70 ºС
Сервисная жидкость должна иметь вязкость до 4 сстокс и плотность до 1,2 кг/дм3

Электродвигатели серии GVP, GMP

Мощность электродвигателей в линейке от 3 до 30 кВт.
Число полюсов 4 для всех моделей, число оборотов в минуту 1450.

Конструкционные материалы

Корпус - шаровидный чугун G40
Входной и выходной патрубки - чугун G25
Импеллер - бронза
Вал - нержавеющая сталь AISI 420
Пластины всасывающих портов - шаровидный чугун G 40
Механическое уплотнение - SiC (карбид кремния) - Viton

Специальные версии
Под заказ может быть изготовлен насос полностью из нержавеющей стали AISI 304 или AISI 316.
